| Brand Name: | GEZHI or OEM |
| Modellnummer: | LWL-Schalter 1x8 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

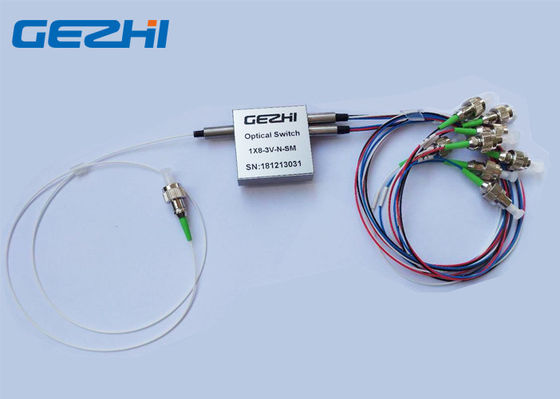

Verriegelter Opto-mechanischer LWL-Schalter der Faser-Optikschalter-1x8 mit kleinem 1310&1550nm
GEZHI ‚pigtailed Opto-mechanische LWL-Schalter 1x8 (Optikschalter der Faser-1×8) Unterstützung alle Wellenlänge 1260nm~1650nm oder 850nm Wellenlänge an der in mehreren Betriebsarten, seine Miniart mit Größe 35x35x9mm und mit FC/APC. sie bietet Ultrahochzuverlässigkeit, niedrige Einfügungsdämpfung, schnelle Schaltverzögerung sowie bidirektionale Leistung an. Die LWL-Schalter sind für Übermittler-und Empfänger-Schutz, Schutz, optisches Netz-, Netz-Test-System und Instrumentierungen weit verbreitet.
Eigenschaften
Miniaturgröße
Niedrige Einfügungsdämpfung, niedriges Quergespräch
Breiter funktionierender Wellenlängenbereich
Kurze Schaltzeit
Optische Verzerrungen des Bi-directionalLow
Anwendungen
Metropolitan Area Network
R&D im Labor
Systemüberwachung
Netzschutz und -wiederherstellung
Instrumentierung, Prüfung und Maß
Spezifikation
| Art LWL-Schalter 1×8 T | Einheit | Typisch |
| Operations-Wellenlänge | Nanometer | 850nm oder 1260~1650nm |
| Einfügungsdämpfung | DB | <1><1> |
| Wellenlängen-Abhängig-Verlust | DB | <0><0> |
| Polarisations-Abhängig-Verlust | DB | <0> |
| Rückflussdämpfung | DB | Millimeter: >35, INSPEKTION: >55 |
| Quergespräch | DB | Millimeter: >40, INSPEKTION: >55 |
| Schaltzeit | Frau | Typisch: 4 maximal: 10 |
| Wiederholbarkeit | DB | <> |
| Haltbarkeit | Zyklen | >10 Million |
| Schaltungs-Art | Verriegeln/Nicht-verriegelnd | |
| Optische Energie-Behandlung | mW | <500mw> |
| Betriebsspannung | VDC | 3V oder 5V |
| Betriebstemperatur | ℃ | 0~+70 |
| Lagertemperatur | ℃ | -40~+85 |
| Faser-Art | / | SM-/MMfaser |
| Paket-Maß | Millimeter | 35L x 35W x 9H |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Einrichtungs-Informationen
GZ-FSW-1x8T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Elektrisch
| Spezifikationen | Spannung | Gegenwärtig | Widerstand |
| Verriegeln 5V | 4.5~5.5 V | 22,2 (±10%) MA | 202,5 (±10%) Ω |
| nicht-Verriegeln 5V | 4.5~5.5 V | 31 (±10%) MA | 145 (±10%) Ω |
| Verriegeln 3V | 2.7~3.3 V | 33,3 (±10%) MA | 90 (±10%) Ω |
| nicht-Verriegeln 3V | 2.7~3.3 V | 46,7 (±10%) MA | 64,2 (±10%) Ω |
Maß
Stifte
Video
|
|
| Brand Name: | GEZHI or OEM |
| Modellnummer: | LWL-Schalter 1x8 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |

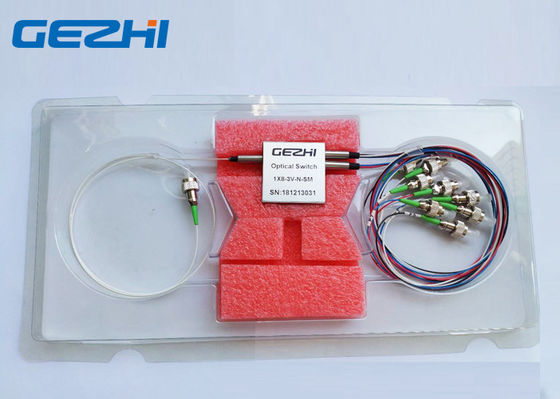

| Verpackungsdetails: | 2pcs in einem Schaum mit Plastikkasten |
