Produktdetails:
Zahlung und Versand AGB:
|
| Wellenlänge: | 1310&1550nm | Steuern Sie Art: | Nicht-Verriegeln |
|---|---|---|---|
| Stromversorgung: | 5v | Verbindungsstück: | SC/UPC |
| Produkt-Name: | Optiküberbrückungs-Lastschalter der Faser-2x2 | Sendeleistung: | ≤500mW |
| Markieren: | Überbrückungs-Schalter der Faser-2x2,Lastschalter der Überbrückungs-1550nm,Monomode--optischer Überbrückungs-Schalter |
||
ÜBERBRÜCKUNGS-Lastschalter Inspektion 1310/1550nm Nicht-verriegelnder Optikfaser-2x2
Faseroptiküberbrückungslastschalterverpackung GEZHI 2x2 in einem Metallkasten mit hoher Betriebstemperatur. Sein mit 1310&1550nm der singlemode kommt das Nicht-Verriegeln pigtailed Art SC/APC. Glasfaserschalter der Überbrückungs-2x2 schließt optische Kanäle an, indem er ein ankommendes optisches Signal in vorgewählt Faser, auszugeben umadressiert. Dieses ist unter Verwendung einer Opto-mechanischen eigenen Konfiguration des schwebenden Patentes erzielt und aktiviert über ein elektrisches Steuersignal. Der Schalter bietet Ultrahochzuverlässigkeit und schnelle Schaltverzögerungs- sowie bidirektionaleleistung an. Die Glasfaserschalter der Überbrückung 2x2 sind wahre Schaltungslösung für optische Vernetzungsanwendungen.
Eigenschaften
Anwendungen
MANN
R&D im Labor
System-Überwachung
Konfigurierbares OADM
Spezifikation
|
Parameter
|
GZ-FSW-2×2BA | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,7 maximal: 1,0 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Stromversorgung | V | 3,0 oder 5,0 | |
| Lebenszeit | Zeiten | ≥107 | |
| Schalten Sie Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Maß | Millimeter | (L) 30.0× (H) 12,8 ist Kundenbezogenheit 55.0× (W) verfügbar. | |
Optischer Weg
| PN | Strahlengang | Elektroantrieb | Status-Sensor | Optischer Weg | |||
| GZ-FSW-2×2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| Nicht-Verriegeln | P1-P3 | -- | -- | Abschluss | / |
|
Überbrückung |
| P1-P4 P2-P3 |
V+ | Boden | Offen | / |
|
Normal | |
Auftrags-Informationen
GZ-2×2BA-X-xx-x-x-x-xx-x-x
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

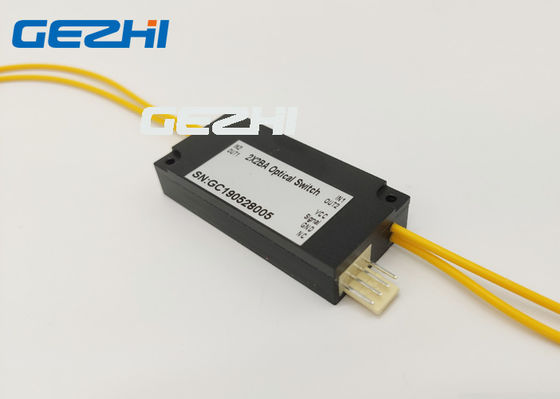

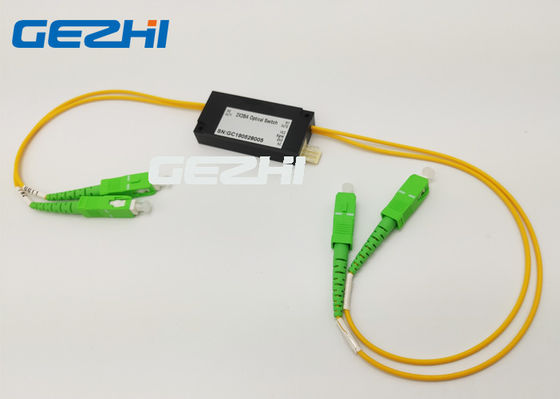

Überbrückungs-Lastschalterbild der Faser-2x2 optisches
