| Brand Name: | GEZHI or OEM |
| Modellnummer: | optischer Schalter der Überbrückungs-2x2 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

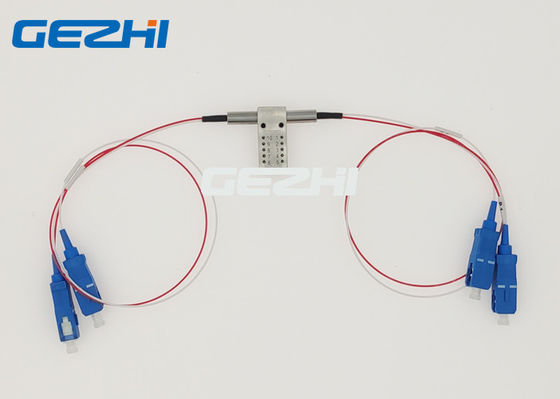

Verriegeln der Mikro-optischen Singlemode Wellenlänge 1310/1550nm des Schalters der Überbrückungs-2x2
Ist Mikro-optischer Schalter GEZHI Überbrückungs-2x2 in hohem Grade stabiler Gebrauch im optischen Netz-Schutz/der Wiederherstellung. Wenn die Energie eingeschaltet ist, wird die Betriebsart des Überbrückungsschalters auf Normal eingestellt, und das lokale Vernetzungsgerät wird mit Haupt-netz angeschlossen. Wenn Stromausfall auftritt, wird der optische Schalter der Überbrückung 2x2 schnell eingestellt, um Modus zu überbrücken, um das mainnetwork vom lokalen Vernetzungsgerät zu lokalisieren. Auch der Mikroschalter ist vom Verriegeln der Art und hat eine Betriebszeit von 8ms.
Eigenschaften
Niedrige Einfügungsdämpfung
Verriegeln oder Nicht-Verriegeln
Hohe Kanal-Isolierung
Freier EpoxidStrahlengang
In hohem Grade stabil und zuverlässig
Anwendungen
Instrumentierung
Netz-Prüfsysteme
Optische Signalführung
Konfigurierbare optische fügen hinzu,/Tropfen
Optischer Schutz/Wiederherstellung Netrwork
Übermittler-und Empfänger-Schutz
Auftrags-Informationen
GZ-2×2B-x-xx-x-x-x-xx-x-x
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Spezifikation
| Parameter | GZ-FSW-2×2B | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,6 maximal: 0,8 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Stromversorgung | V | 3,0 oder 5,0 | |
| Lebenszeit | Zeiten | ≥107 | |
| Schalten Sie Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Maß | Millimeter | (L) 12.0× (H) 8,2 ist Kundenbezogenheit 27.0× (W) verfügbar. | |
Stifte
| Parameter | Stifte | Elektroantrieb | Status-Sensor | ||||||
| 2×2B | Strahlengang | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Nicht-Verriegeln | P1-P3 | -- | -- | -- | -- | Abschluss | Offen | Offen | Abschluss |
| P1-P4, P2-P3 | V+ | -- | -- | Boden | Offen | Abschluss | Abschluss | Offen | |
| Verriegeln | P1-P3 | -- | -- | Boden | V+ | Abschluss | Offen | Offen | Abschluss |
| P1-P4 P2-P3 | V+ | Boden | -- | -- | Offen | Abschluss | Abschluss | Offen | |
Optischer Weg
| Status einer | Status zwei |
|
|
 |
Glasfaserschalterbild der Überbrückungs-2x2
Video
|
|
| Brand Name: | GEZHI or OEM |
| Modellnummer: | optischer Schalter der Überbrückungs-2x2 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |

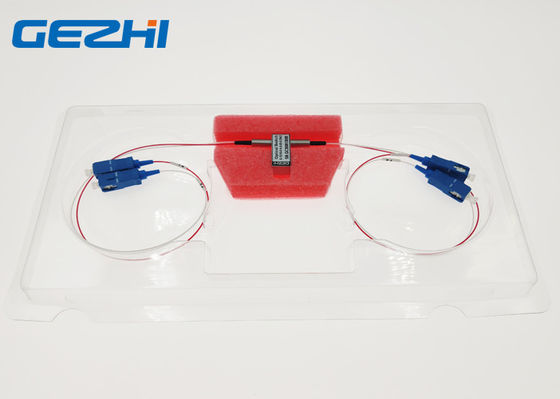

| Verpackungsdetails: | 2pcs in einem Schaum mit Plastikkasten |
