| Brand Name: | GEZHI or OEM |
| Modellnummer: | Glasfaserschalter 2x2 |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Nicht-verriegelndes SC/UPC der Überbrückungs-2x2 Verbindungsstück mechanischen Glasfaserdes schalters
Überbrückungs-Glasfaserschalter GEZHI 2x2 schließt optische Kanäle an, indem er ein ankommendes optisches Signal in vorgewählt Faser, auszugeben umadressiert. Dieses ist unter Verwendung einer Opto-mechanischen eigenen Konfiguration des schwebenden Patentes erzielt und aktiviert über ein elektrisches Steuersignal. Der Schalter bietet Ultrahochzuverlässigkeit und schnelle Schaltverzögerungs- sowie bidirektionaleleistung an. Die Glasfaserschalter der Überbrückung 2x2 sind wahre Schaltungslösung für optische Vernetzungsanwendungen.
Eigenschaften
Nicht angepasste niedrige Kosten
Niedrige Einfügungsdämpfung
Hohe Kanal-Isolierung
In hohem Grade stabil und zuverlässig
Freier EpoxidStrahlengang
Verriegeln oder Nicht-Verriegeln
Anwendungen
Optische Signalführung
Optischer Schutz/Wiederherstellung Netrwork
Konfigurierbare optische fügen hinzu,/Tropfen
Übermittler-und Empfänger-Schutz
Netz-Prüfsysteme
Instrumentierung
Spezifikation
| Parameter | GZ-FSW-2×2B | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,6 maximal: 0,8 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Stromversorgung | V | 3,0 oder 5,0 | |
| Lebenszeit | Zeiten | ≥107 | |
| Schalten Sie Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Maß | Millimeter | (L) 12.0× (H) 8,2 ist Kundenbezogenheit 27.0× (W) verfügbar. | |
Stifte
| Parameter | Stifte | Elektroantrieb | Status-Sensor | ||||||
| 2×2B | Strahlengang | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Nicht-Verriegeln | P1-P3 | -- | -- | -- | -- | Abschluss | Offen | Offen | Abschluss |
| P1-P4, P2-P3 | V+ | -- | -- | Boden | Offen | Abschluss | Abschluss | Offen | |
| Verriegeln | P1-P3 | -- | -- | Boden | V+ | Abschluss | Offen | Offen | Abschluss |
| P1-P4 P2-P3 | V+ | Boden | -- | -- | Offen | Abschluss | Abschluss | Offen | |
Optischer Weg
| Status einer | Status zwei |
|
|
 |
Auftrags-Informationen
GZ-2×2B
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

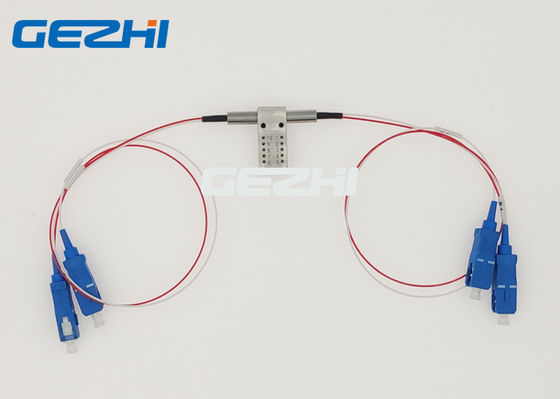

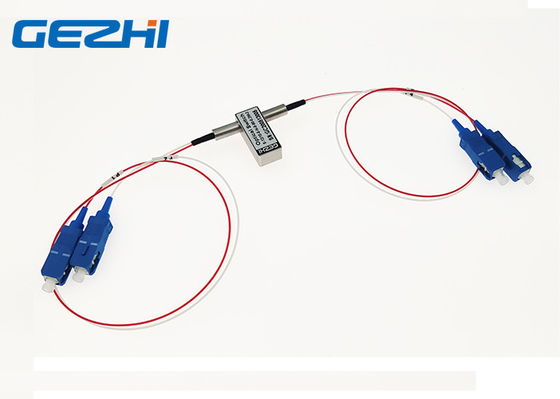

Glasfaserschalterbild der Überbrückungs-2x2
Video
|
|
