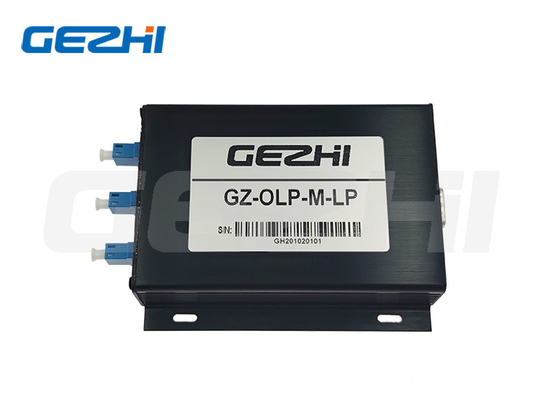

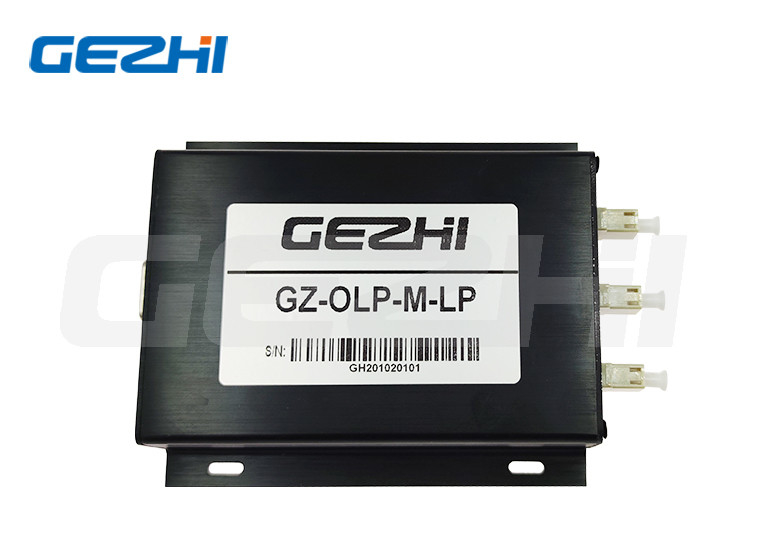

1260~1650nm Optical Line Protection Module, RS-232 Serienanschluss, LC/UPC

Übersicht

Das GZ-OLP-M-LP-Optischen Faserschutzmodul ist ein automatisches Lichtwegschaltmodul für Hauptfaser- und Standby-Optische Faserfehler, das die Hauptfaser und die Standby-Faser gleichzeitig überwacht.wenn das Hauptsignal der Glasfaserkapazität unter dem eingestellten Wert liegt und das Standby-Glasfasersignal normal istDas Modul schaltet automatisch den optischen Pfad auf die Standby-Optische Faser um.Wenn das Leistungssignal für die Standby-Optische Faser unter dem eingestellten Wert liegt und das Hauptsignal für die optische Faser normal ist,das Modul, das automatisch den optischen Pfad zur Hauptfaser wechseltDas Modul unterstützt RS-232-Serialportkommunikation, kann durch Vereinbarung oder Abfrage von Modulinformationen eingerichtet werden.

Ferraturen
•Niedriger Einsatzverlust und hohe Stabilität des Kanals
•Echtzeitüberwachung der Hauptoptikfaser und der Standby-Optikfaser.

•Automatischer Schalter für Glasfaser-Main-/Standby-Schalter.

• Unterstützt RS-232 Serienanschlusskommunikation

Schematisches Schema

Spezifikationen

Beschreibung des Panels

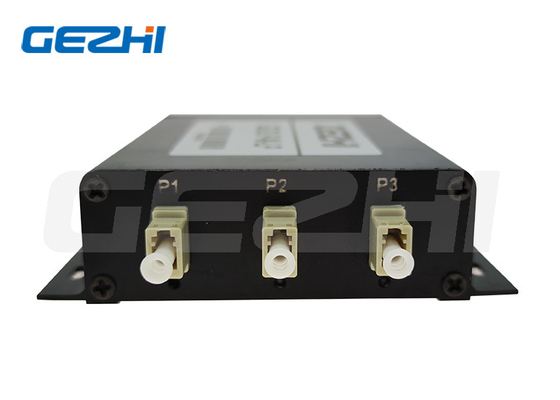

Anschluss 1: Glasfaseranschluss (gemeinsamer Anschluss)
Verbindung 2: Glasfaser Verbindung (Hauptfaser)
Anschluss 3: Glasfaser Anschluss (Standby-Faser)
Indikatorlicht 1: Wenn das Indikatorlicht grün ist, fungiert das Modul als Hauptoptikfaser; wenn es rot ist, fungiert es als Ersatzoptikfaser.
Indikatorlicht 2: Wenn das Indikatorlicht grün ist, ist das Hauptfasersignal normal; wenn es rot ist, ist das Hauptfasersignal außer Betrieb
Anzeiglicht 3: Wenn das Anzeiglicht grün ist, ist das Wartefasersignal normal; wenn es rot ist, ist das Wartefasersignal nicht in Ordnung

SET:Der Schlüssel wird verwendet, um zwischen der Hauptfaser und der Standbyfaser zu wechseln

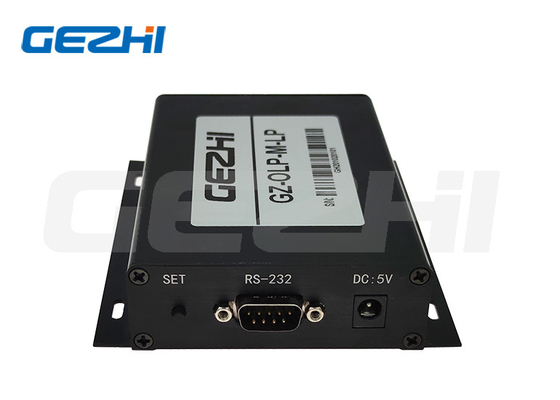

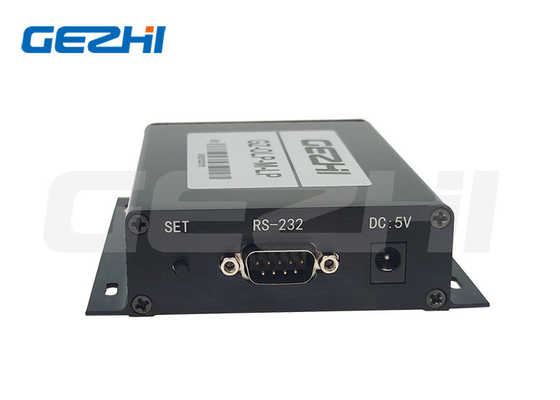

RS-232: Serielle Kommunikationsoberfläche;
Stromversorgung:Stromschnittstelle ((5V/500mA)

Voreinstellung
•RS-232:Baud-Rate:9600■ Datenbits:8 bit; Stop-Bit: 1 bit; Paritätsbit: NONE; • Optical Power Switching Value: -35 dBm
SET:Erlaubt Einstellung

Definition der RS-232-Pin
