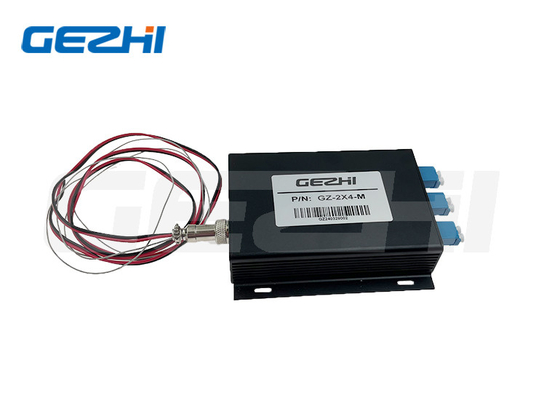

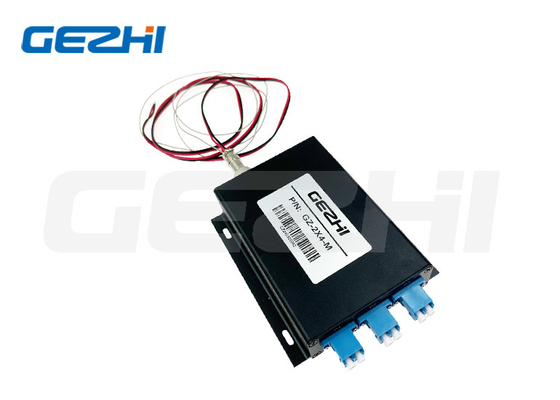

GZ-FSW-2x4 Glasfaser-Optischer Schalter mit Wellenlängenbereich 1260~1650nm und TTL-Steuerung für geringe Einsetzverluste

Name: GZ-FSW-2x4 Glasfaser-Optischer Schalter mit Wellenlängenbereich 1260~1650nm und TTL-Steuerung für geringe Einsetzverluste
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-2x4 Glasfaserschalter
Price: 305.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	GZ-FSW-2x4 Glasfaserschalter
MOQ:	1 PC
Preis:	US$260-US$350
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Modell:

GZ-FSW-2X4

Einfügedämpfung:

Typ:0.5 dB Max.:10,0 dB

Wellenlängenbereich:

1260~1650 Nanometer

Fasertyp:

SM, 9/125um (SMF-28)

Optische Leistung:

≤ 500 mW

Stecker:

LC/PC

Steuermodus:

TTL

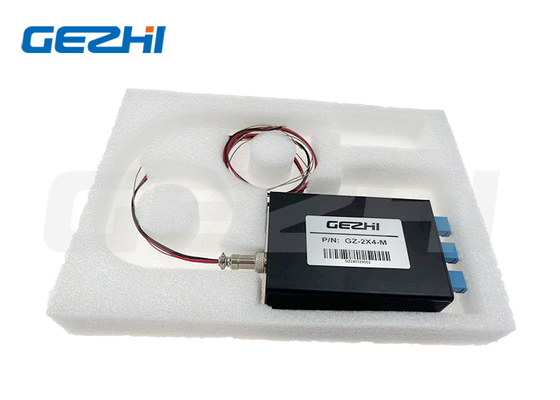

Verpackung Informationen:

Papierkiste

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

GZ-FSW-2x4 Glasfaserschalter

1260~1650nm Glasfaserschalter

TTL-Optische Steuerungsschalter

Beschreibung des Produkts

GZ-FSW-2x4 Glasfaser-Optischer Schalter 1260~1650nm TTL-Steuerung Optischer Schalter

Der GZ-FSW-2x4 optische Schalter ist ein Präzisionslichtpfad-Steuergerät, das zur Verwaltung und Umwandlung von optischen Pfaden in Kommunikationssystemen entwickelt wurde. Dieser Schalter spielt eine entscheidende Rolle in optischen Kommunikationsanwendungen und ermöglicht eine effiziente Lichtpfadverwaltung und -weiterleitung.

Hauptmerkmale

Unübertroffen kostengünstige Lösung
Minimale optische Verzerrungen
Hohe Isolationsleistung
Außergewöhnliche Zuverlässigkeit
Epoxyfreies Lichtpfaddesign
Bequemes Umschalten des Lichtpfads über Tastensteuerung
RS-232-Schnittstelle mit PC-Software-Steuerungsfunktion

Anwendungen

Ringnetzwerksysteme
Fernüberwachung in optischen Netzwerken
Test von Glasfaserkomponenten
Multiplex-Überwachung von optischen Übertragungssystemen
LAN-optische Detektor-Automatik-Austauschsysteme
Mehrpunkt-Dynamiküberwachung in optischen Sensorsystemen

Technische Spezifikationen

Parameter	Werte
Modell	GZ-FSW-2X4
Einfügedämpfung	Typ.: 0,5 dB, Max.: 1,0 dB
Wellenlängenbereich	1260~1650 nm
Testwellenlänge	1310/1550 nm
Fasertyp	SM, 9/125um (SMF-28)
Rückflussdämpfung	≥50 dB
Übersprechen	≥70 dB
PDL	≤0,05 dB
WDL	≤0,25 dB
TDL	≤0,25 dB
Wiederholgenauigkeit	≤0,02 dB
Lebensdauer	≥10 Millionen Zyklen
Schaltzeit	8 ms (benachbarter Kanal)
Optische Leistung	≤500 mW
Stecker	LC/PC
Steuermodus	TTL
Arbeitsnetzteil	5V/100 mA
Betriebstemperatur	-40℃ bis +85℃
Abmessungen	104,012028±0,2mm

Produktabmessungen und Schnittstelle

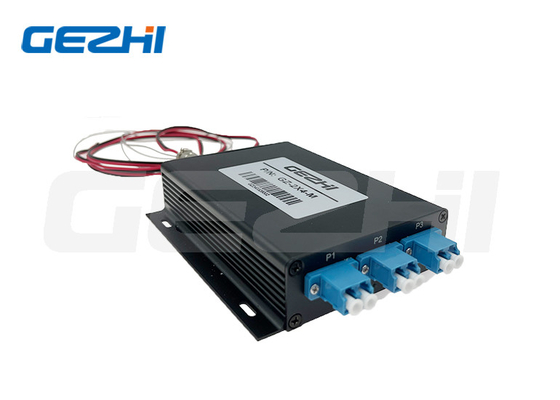

Steckerbelegung:
P1-Stecker: Gemeinsamer Kanal des optischen Schalters
P2-Stecker: Kanal 1 des optischen Schalters
P3-Stecker: Kanal 2 des optischen Schalters

Anzeigelichter:
Anzeigelicht 1: Stromanzeige
Anzeigelicht 2: Kanal 1-Anzeige (leuchtet, wenn P1 auf P2 geschaltet wird)
Anzeigelicht 3: Kanal 2-Anzeige (leuchtet, wenn P1 auf P3 geschaltet wird)

GX12-3 Steuerschnittstelle:
Pin 1: +5V Stromversorgung
Pin 2: Masse (GND)
Pin 3: Steuerpin (Hoch: P1-P2, Niedrig: P1-P3)

Optische Routenkonfiguration

Technische Zeichnung
