Produktdetails:
Zahlung und Versand AGB:
|
| Name: | P.M.-Koppler | Mittelwellenlänge: | 1064 |
|---|---|---|---|
| Betriebstemperatur: | -5 zu +70℃ | Lagertemperatur: | -40 zu +85℃ |
| Verbindungsstück: | LC/UPC oder angepasst | Anwendung: | Faser-Verstärker |
Produktübersicht

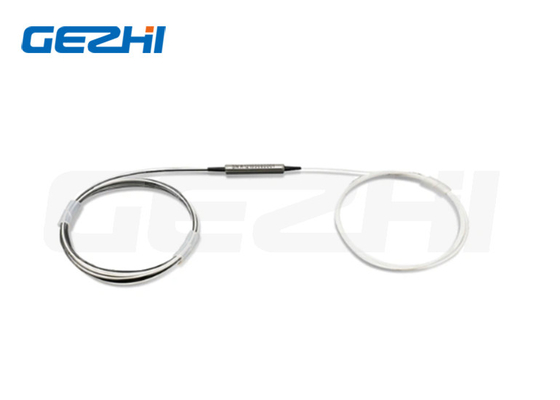

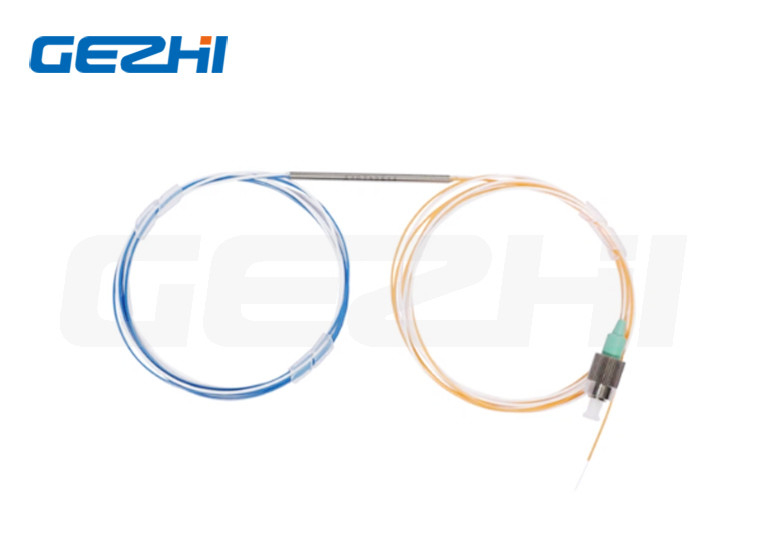

2x2 1064nm Polarisierungshalter für Faserverstärker
PM-Kopplung
Der 2x2 1064nm Polarization Maintaining Coupler ist eine optische Komponente, die die Spaltung oder Kombination optischer Signale ermöglicht.und es ist so konzipiert, den Polarisationszustand der Eingangssignale aufrechtzuerhaltenDie Betriebswellenlänge dieses Kopplers beträgt 1064 nm, die häufig in verschiedenen Laseranwendungen verwendet wird.
Wir bieten eine Reihe von hochwertigen Polarisierungskopplungen für verschiedene Glasfaseranwendungen an.Diese Kopplungen sind so konzipiert, dass sie optische Signale aufteilen oder kombinieren, während der Polarisierungszustand des Lichts erhalten bleibtMit fortschrittlichen Fertigungsprozessen und strenger Qualitätskontrolle sind die Polarisierungskopplungen von Optico für ihre hervorragende Leistung, Haltbarkeit und niedrigen Kosten bekannt.
Merkmale und Anwendungen
| Eigenschaften | Anwendungen |
|
* Niedriger Einsetzverlust * Hohe Rendite-Verluste * Hohe Aussterbungsrate |
* Faserverstärker * Leistungsüberwachung * Glasfaserinstrument |
Spezifikationen
| Parameter | Einheit | Werte | |||||||||||||||
| Typ | / | 1x2 oder 2x2 | |||||||||||||||
| Zentrumwellenlänge | m | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Betriebswellenlängenbereich | m | ± 10 | ± 10 | ±15 | ±15 | ± 20 | |||||||||||
| Max. Übermäßiger Verlust | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| Klopfkopplungsquote | % | 1±0,5%, 5±1,0%, 10±2,0% und 50% | |||||||||||||||
| Einsetzungsverlust | dB | IL im Zusammenhang mit der Kupplungsquote | |||||||||||||||
| Aussterbungsquote | dB | 1x2:≥20; 2x2:≥18 | |||||||||||||||
| Rückkehrverlust | dB | ≥55 | |||||||||||||||
| Höchstbetriebsleistung (CW) | W | 0.1 | 0.1 | 0.5, 1 oder 3 | 0.5, 1 oder 3 | 0.5, 1 oder 3 | |||||||||||
| Zuglast | N | ≤5 | |||||||||||||||
| Betriebstemperatur | °C | -5 ~ +75 | |||||||||||||||
| Speichertemperatur | °C | -40 ~ +85 | |||||||||||||||
| Packungsgröße | mm | φ3x54mm oder φ3x60mm | |||||||||||||||
| Toleranz des Kupplungsverhältnisses | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ± 10 | ± 15 | ± 20 | ± 25 | ± 30 | ± 35 | ||||||||||
| 1Wellenlänge: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=spezifizieren |
| 2Konfigurationsart: | 12 ist 1x2, 22 ist 2x2. |
| 3Kopplungsquote: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Spezifizieren |
| 4Fasertyp: | PM460-HP; PM630-HP; PM780; PM980; S = Angabe |
| 5Leistungsumfang: | 0L=0,5W; 01=1W; 02=2W |
| 6Abmessungen der Verpackung: | S2=3,0x54 mm; S3=3,0x60 mm; S=Nachgabe |
| 7Pigtail Typ: | 00=nackte Faser; 09=900um loses Rohr |
| 8 Faserlänge: | Die in Anhang I der Verordnung (EU) Nr. 1303/2013 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 1303/2013 über die Einhaltung der in Anhang I der Verordnung (EU) Nr. 1303/2013 festgelegten Anforderungen angepasst. |
| 9Konnektortyp: | Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 enthalten sind. |
