MPO OS2 Patchkabel Singlemode 9/125μm High-Density MPO Glasfaser-Patchkabel

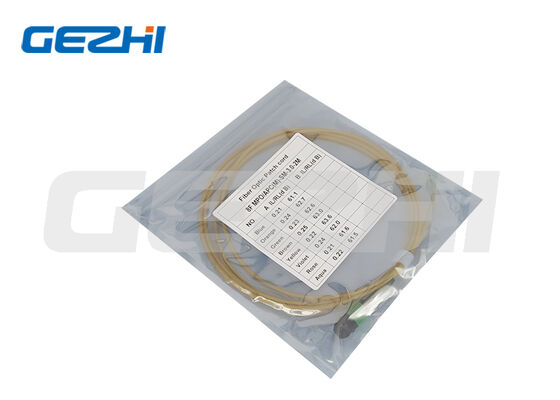

Name: MPO OS2 Patchkabel Singlemode 9/125μm High-Density MPO Glasfaser-Patchkabel
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PCMPO-OS2-
Price: 43.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	PCMPO-OS2-
MOQ:	1 Stk
Preis:	US$18-US$68
Lieferzeit:	2-3 Wochen

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE/RoHS/ISO9001

Fasertyp:

OS2 Singlemode 9/125 μm, ITU-T G.652.D

Faseranzahl:

8F /12F /24F (kundenspezifisch erhältlich)

Steckertyp:

MPO/MTP, männlich/weiblich

Stirnfläche:

APC / UPC

Betriebswellenlänge:

1310 nm, 1550 nm

Einfügedämpfung:

Typisch ≤0,35 dB, Max ≤0,75 dB

Verpackung Informationen:

Papierbox

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Hervorheben:

Singlemode 9/125μm MPO Patchkabel

OS2 MPO Glasfaser-Patchkabel

High-Density MTP Glasfaser-Patchkabel

Beschreibung des Produkts

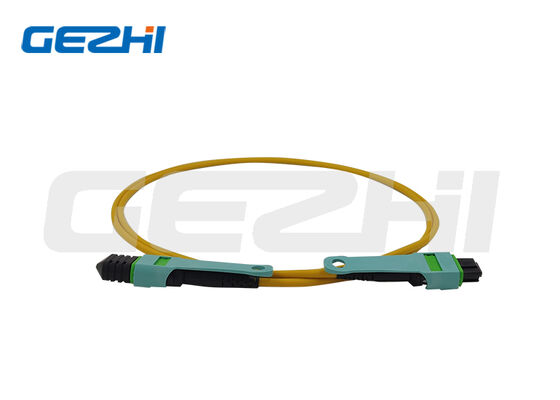

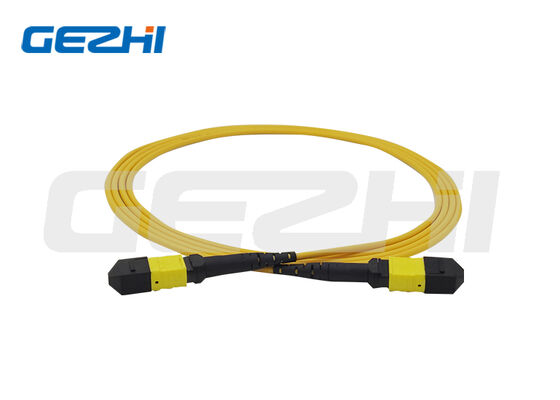

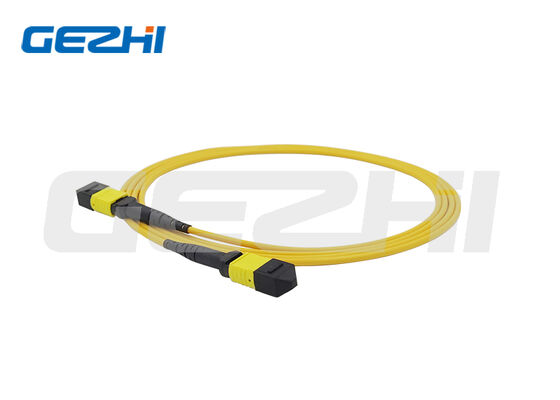

MPO OS2 Patch Cord, Einzelmodus 9/125μm MPO/MTP Glasfaserpatch Cord

Produktübersicht

MPO OS2 Patch Cord (Multi-Fiber Push-On) ist eine Multifiber-Anlage, die für eine hochdichte Ein-Mode-Netzwerkinfrastruktur entwickelt wurde.652.D) bietet eine stabile Leistung mit geringem Verlust bei Wellenlängen von 1310 nm und 1550 nm, ideal für mittlere bis lange parallele optische Verbindungen in modernen Rechenzentren und Telekommunikationsräumen.

Wir liefern zwei Hauptkonstruktionen: durchgängiges MPO-MPO-Trunk-Patch-Kabel und MPO-LC/SC-Fan-Out-Breakout-Gurt.Validierung der Qualität und Polarität der Endfläche vor der Verbringung, um den Plug-and-Drop-Einsatz zu gewährleisten und die Installationszeit vor Ort zu verkürzen.

Anwendungen

Hochdichte Datenzentrumskabelung mit vorab abgeschaltetem Kabel
40G /100G /400G /800G DR4, DR8 parallele optische Verbindung
MPO-Kassette, MPO-Panel, Glasfaserkreuzverbindung
Datencenter Interconnect (DCI), Raum für Telekommunikationsgeräte
Rückgrat des Unternehmenscampus, trägerneutrale Colocation-Einrichtung
Hochgeschwindigkeitsoptische Schaltungen und Hochdichtefaserverteilung

Wesentliche Merkmale

✅ OS2 Einzelmodus 9/125μm (G.652.D), gelbe Kabelkleidung
✅ Faserzahl: 8-, 12-, 24-Kern anpassbar
✅ Polnische Option: MPO-APC (≥60dB Rücklaufverlust) / MPO-UPC
✅ Polarität: Typ A, Typ B, Typ C, der Ihrem Netzwerkdesign entspricht
✅ MPO-Verbindungsoptionen für männliche (gesteckte) / weibliche (gesteckte)
✅ Jacken: LSZH mit geringer Rauchbelastung, null Halogen oder OFNP-Plenum

Technische Spezifikation

Artikel	Spezifikation
Art der Faser	OS2 Einzelmodus 9/125μm, ITU-T G.652.D
Faserzahl	8F /12F /24F (auf Wunsch erhältlich)
Verbindungsstück	MPO/MTP, männlich/weiblich
Endgesicht	APC / UPC
Polarität	Typ A / Typ B / Typ C
Betriebswellenlänge	1310 nm, 1550 nm
Einsetzungsverlust	Typische ≤ 0,35 dB, maximale ≤ 0,75 dB
Rückkehrverlust	Bei der Prüfung der Leistungsfähigkeit von Fahrzeugen, die mit einem Fahrzeug ausgerüstet sind, müssen die folgenden Anforderungen erfüllt sein:
Kabelwäsche	LSZH / OFNP / PVC
Farbe der Jacke	Gelb
Kabeldurchmesser	3.0 mm (Rumpf); 2,0 mm (Fan-Out-Beine)
Dauerhaftigkeit der Paarung	≥ 500 Mal
Betriebstemperatur	-20°C ~ +70°C
Verfügbares Formular	MPO-MPO-Rumpf; MPO-LC / SC-Fan-Out-Ausbruch

Über uns

GEZHI Photonics ist eine Fabrik für vorgefertigtes 9/125 OS2 Single Mode MPO-Ständerkabel, das dem Benutzer den Vorteil gleichbleibender Qualität, viel schnellerer Installation und einfacherer Kabelverwaltung bietet.Das MPO-Faseroptik-Trunkkabel eignet sich für die Verwendung in 40G QSFP+-Transceiver, 100G QSFP28, 400G OSFP, 400G QSFP-Paralleltransceiver-Optikverbindungen.Jedes MPO-OS2-Faserkabel hat den Test des Einsetzungsverlusts und des Rückkehrverlusts bestanden,End-Face-Inspektion und Polaritätsprüfung in der Fabrik, um sicherzustellen, dass es den Industriestandards entspricht und diese übertrifft.

Unsere Dienste

1- Benutzerdefinierte Faserzahl.

8 Fasern für die direkte Verbindung 40G/100G QSFP+/QSFP28 verwendet.	12-144 Fasern für 10G/40G/100G hochdichte Strukturfaserkabel verwendet.

2. Benutzerdefinierte Polarität

Um Daten über Glasfaserkabel richtig zu senden, muss ein Signal (Tx) an einem Ende des Kabels dem entsprechenden Empfänger (Rx) am anderen Ende entsprechen.die die Richtung des Signals definiert, ist sicherzustellen, daß diese Korrespondenz aufrechterhalten wird.Die Polarität der Faser ist ein Bereich, der in unserer Industrie zu viel Verwirrung führt, vor allem wenn es um Multifiber-MPO-Lösungen geht, die in parallelen optischen Anwendungen verwendet werden..

MPO-Anschlüsse umfassen auch einen Schlüssel auf der oberen Seite des Anschlusses und einen weißen Punkt auf der Seite, um den Standort der Position 1 anzuzeigen..

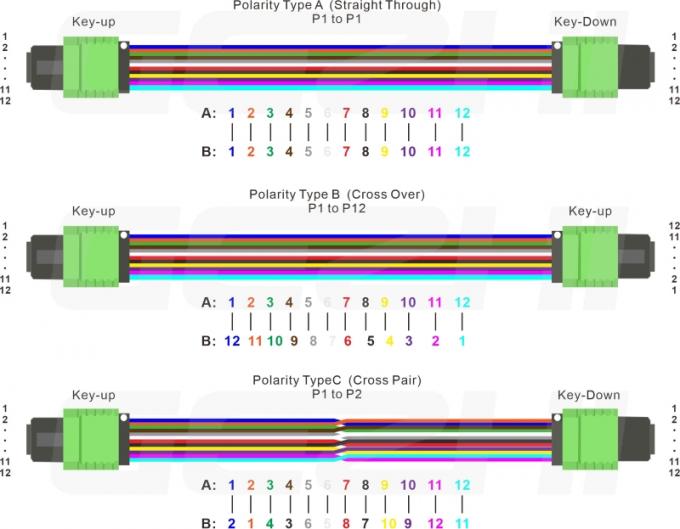

Es gibt auch drei verschiedene Arten von MPO-Kabeln ️ Typ A, Typ B und Typ C, wie in den folgenden Bildern dargestellt:


3. Anschlüsse nach Maß

Die MPO-Schnittstellen auf aktiver Ausrüstung sind männlich (mit Pins), und um eine Beschädigung des Empfängers zu vermeiden, sollten MPO-Patchkabel weiblich (ohne Pins) sein.

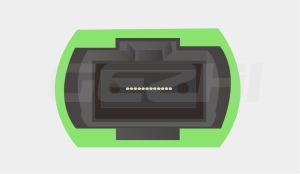

Männlich (mit Nadeln)

Der männliche Steckverbinder ist für die Verbindung von Adaptern, Kassetten oder Platten an die weibliche Seite gekoppelt.

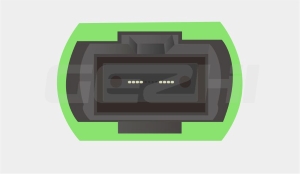

Weibchen (ohne Nadeln)

Der weibliche Anschluss kann direkt an Transceiver oder andere männliche Anschlüsse angeschlossen werden.


Bestellinformationen

Typ	Modus	Faserzahl	Polarität	Grad	Anschluss A	Anschluss B	Polstern	Länge
PCMPO	OS2	08=8 Fasern 12=12 Fasern 24=24 Fasern 36=3x12 Fasern 48=4x12 Fasern 96=8x12 Fasern 144=12x12 Fasern	A=Typ A B=Typ B C=Typ C	S=Standard E=Elite	M=Männlich F=Frauen	M=Männlich F=Frauen	P=UPC A=APC	01=1M 02=2M 05=5M 10=10M S=Geben Sie an

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen MPO und MTP?

A: MTP® ist eine registrierte erweiterte Version des MPO-Anschlusses.

F: Sollte ich APC oder UPC für das OS2-MPO-Pflasterkabel wählen?

A: Für Hochgeschwindigkeitsverbindungen mit einem Modus wird APC empfohlen, um höhere Rückverlustleistung zu erzielen, um Probleme mit der Signalreflexion zu vermeiden.

F: Welche Polarität benötige ich für mein MPO OS2-Kabel?

A: Polarität Typ A/B/C muss mit Ihren Transceivern und MPO-Kassetten übereinstimmen. Bitte bestätigen Sie die Polaritätsanforderung vor der Bestellung.

F: Kann ich eine benutzerdefinierte Länge und eine benutzerdefinierte Faserzahl erhalten?

A: Ja, wir unterstützen eine vollständig angepasste Länge, Faserzahl, Breakout-Typ und Jackenbewertung für Massenbestellungen und Probenanfragen.
