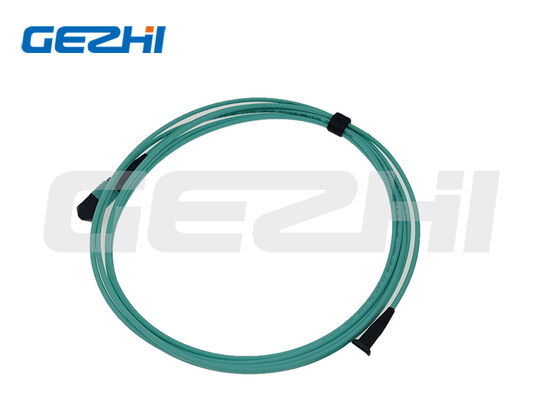

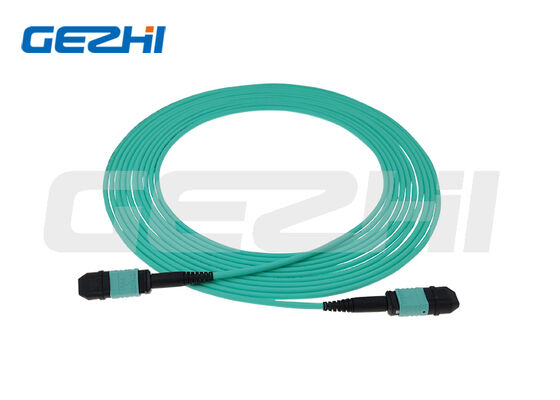

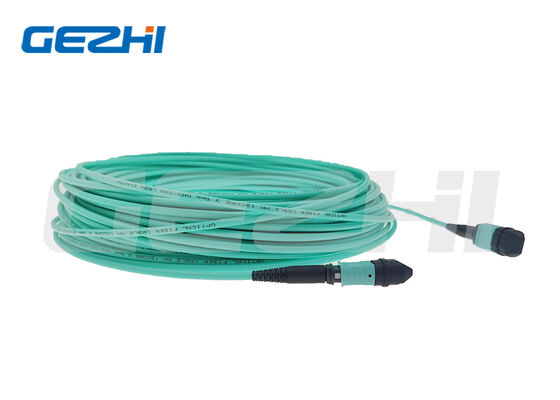

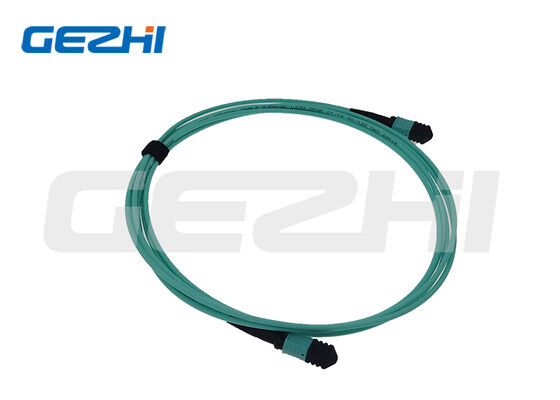

MPO Patch Cord OM3 Multimode 50/125μm mit 8F /12F /24F Faserzählung und MPO/MTP-Anschluss für Hochdichte-Rechenzentren

Name: MPO Patch Cord OM3 Multimode 50/125μm mit 8F /12F /24F Faserzählung und MPO/MTP-Anschluss für Hochdichte-Rechenzentren
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PCMPO-OM3-
Price: 48.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	PCMPO-OM3-
MOQ:	1 Stk
Preis:	US$28-US$68
Lieferzeit:	2-3 Wochen

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE/RoHS/ISO9001

Faseranzahl:

8F /12F /24F (kundenspezifisch erhältlich)

Betriebswellenlänge:

850 nm, 1300 nm

Einfügedämpfung:

Typisch ≤0,35 dB, Max ≤0,75 dB

Steckertyp:

MPO/MTP, männlich/weiblich

Stirnfläche:

UPC

Fasertyp:

OM3 Multimode 50/125 μm, laseroptimiert

Verpackung Informationen:

Papierbox

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Hervorheben:

OM3 Multimode 50/125 μm MPO-Patchkabel

8F /12F /24F Faserzahl MPO Glasfaser-Patchkabel

MPO/MTP-Anschluss MPO/MTP-Patchkabel

Beschreibung des Produkts

MPO OM3 Patchkabel, Multimode 50/125μm MPO/MTP Glasfaser-Patchkabel

Produktübersicht

MPO OM3 Patchkabel (Multi-Fiber Push-On) ist eine Multicore-Faser-Baugruppe, die für hochdichte Multimode-Netzwerkinfrastrukturen auf kurze Distanzen entwickelt wurde. Durch die Verwendung von OM3 laseroptimierter 50/125μm Multimode-Faser mit einer Bandbreite von 2000 MHz·km bei einer Wellenlänge von 850 nm liefert es stabile Leistung für VCSEL-basierte 40G-SR4, 100G-SR4 Transceiver auf kurze Distanzen.

Wir liefern zwei Hauptkonstruktionen: gerade durchgehende MPO-MPO-Trunk-Patchkabel und MPO-LC / SC Fan-Out Breakout-Kabel. Alle Kabel werden vor dem Versand zu 100 % werkseitig auf Einfügedämpfung, Rückflussdämpfung, Stirnflächenqualität und Polaritätsvalidierung getestet, um eine Plug-and-Play-Bereitstellung zu ermöglichen und die Installationszeit vor Ort zu verkürzen. Physikalisch interoperabel mit MTP®-Steckverbindern für flexible Netzwerkverbindungen.

Anwendungen

Hochdichte vorkonfektionierte Multimode-Verkabelungssysteme für Rechenzentren
40G /100G SR4 Kurzstrecken-Parallel-Optik-Verbindungen
MPO-Kassetten, MPO-Patchfelder, Inter-Rack-Glasfaser-Kreuzverbindungen
Serverraum, Colocation-Einrichtungen, Hochgeschwindigkeits-LAN-Backbone für Unternehmen
Storage Area Network (SAN), Cloud-Computing-Infrastruktur
QSFP+, QSFP28 Multimode-Transceiver-Verbindungen

Hauptmerkmale

OM3 Multimode 50/125μm laseroptimierte Faser, aqua Kabelmantel
Faseranzahl: 8-Kern, 12-Kern, 24-Kern, kundenspezifische Faseranzahl verfügbar
Polierart: MPO-UPC (Multimode-Standard, Rückflussdämpfung ≥30dB)
Polarität: Typ A, Typ B, Typ C passend zu Ihrem Netzwerkdesign
Steckeroptionen: MPO-Stecker (mit Pins) / MPO-Buchse (ohne Pins)
Mantel: LSZH (raucharm, halogenfrei) oder OFNP (Plenum-fähig)

Technische Spezifikationen

Artikel	Spezifikation
Fasertyp	OM3 Multimode 50/125μm, Laser-optimiert
Faseranzahl	8F /12F /24F (kundenspezifisch verfügbar)
Steckverbinder	MPO/MTP, Stecker / Buchse
Stirnfläche	UPC
Polarität	Typ A / Typ B / Typ C
Betriebswellenlänge	850 nm, 1300 nm
Bandbreite	2000 MHz·km @850nm
Einfügedämpfung	Typisch ≤0,35 dB, Maximal ≤0,75 dB
Rückflussdämpfung	UPC ≥30 dB
Kabelmantel	LSZH / OFNP / PVC
Mantelfarbe	Aqua
Kabeldurchmesser	3,0 mm (Trunk); 2,0 mm (Fan-Out-Abzweige)
Steckzyklen	≥500 Zyklen
Betriebstemperatur	–20 °C ~ +70 °C
Verfügbare Ausführung	MPO-MPO Trunk; MPO-LC / SC Fan-Out Breakout

Über uns

Unser MPO OM3 Patchkabel ist ein laseroptimiertes Multimode-Vorkonfektions-Glasfaser-Trunk-Kabel mit 50/125μm OM3-Faser, aqua Mantel. Erhältlich in MPO-MPO-Trunk- und MPO-LC-Fan-Out-Breakout-Versionen, unterstützt 40G, 100G SR4 Kurzstrecken-Parallel-Optik-Übertragung für hochdichte Rechenzentren und Unternehmensnetzwerke. Kundenspezifische Faseranzahl, Polarität, Mantelmaterial und Länge werden unterstützt.

Unsere Dienstleistungen

1. Kundenspezifische Faseranzahl

8 Fasern verwendet für 40G/100G QSFP+/QSFP28 Direktverbindung.	12-144 Fasern verwendet für 10G/40G/100G hochdichte strukturelle Glasfaserverkabelung.

2. Kundenspezifische Polarität

Um Daten korrekt über ein Glasfaserkabel zu senden, muss das Sendesignal (Tx) an einem Ende des Kabels mit dem entsprechenden Empfänger (Rx) am anderen Ende übereinstimmen. Die Rolle der Polarität, die die Richtung des Signalflusses definiert, besteht darin, sicherzustellen, dass diese Übereinstimmung erhalten bleibt. Die Faserpolarität ist ein Bereich, der in unserer Branche oft für Verwirrung sorgt – insbesondere bei Multicore-MPO-Lösungen, die in Parallel-Optik-Anwendungen eingesetzt werden.

MPO-Steckverbinder verfügen auch über eine Nut an der Oberseite des Steckverbinders und einen weißen Punkt an der Seite, der die Position 1 anzeigt. Die Ausrichtung der Nut ist entscheidend für die Polarität.

Es gibt auch drei verschiedene Arten von MPO-Kabeln – Typ A, Typ B und Typ C, wie in den folgenden Bildern dargestellt:

MPO patchcor polarity1.jpg

3. Kundenspezifische Steckverbinder

Die MPO-Schnittstellen an aktiver Ausrüstung sind Stecker (mit Pins), und um Schäden am Transceiver zu vermeiden, sollten MPO-Patchkabel Buchsen (ohne Pins) sein.

Stecker (mit Pins)

Der Stecker wird für Adapter, Kassetten oder Panel-Verbindungen mit der Buchsenseite verbunden.

Buchse (ohne Pins)

Die Buchse kann direkt mit Transceivern oder anderen Steckern verbunden werden.


Bestellinformationen

Typ	Modus	Faseranzahl	Polarität	Grad	Stecker A	Stecker B	Politur	Länge
PCMPO	OM3	08=8 Fasern 12=12 Fasern 24=24 Fasern 36=3x12 Fasern 48=4x12 Fasern 96=8x12 Fasern 144=12x12 Fasern	A=Typ A B=Typ B C=Typ C	S=Standard E=Elite	M=Stecker F=Buchse	M=Stecker F=Buchse	P=UPC A=APC	01=1M 02=2M 05=5M 10=10M S=Spezifizieren

Häufig gestellte Fragen

F: Was ist die maximale Übertragungsdistanz für MPO OM3 Kabel?

A: OM3 Multimode unterstützt 40G-SR4 bis zu 100 Meter, 100G-SR4 bis zu 70 Meter bei einer Wellenlänge von 850 nm. Für längere Reichweiten wählen Sie bitte OM4 oder OS2 Singlemode-Faser.

F: Kann MPO OM3 eine APC-Stirnfläche verwenden?

A: Multimode-Anwendungen verwenden meist UPC-Politur. APC ist hauptsächlich für Singlemode-Faser konzipiert, APC wird für OM3 Multimode-Verbindungen nicht empfohlen.

F: Welche Polarität benötige ich für MPO OM3 Patchkabel?

A: Polarität Typ A/B/C muss mit Ihren Transceivern und MPO-Kassetten übereinstimmen. Bestätigen Sie die Polaritätsanforderungen vor der Bestellung. Verbinden Sie niemals Stecker-zu-Stecker MPO-Steckverbinder, da dies die Steckerpins beschädigen wird.

F: MPO vs MTP, sind sie kompatibel?

A: MTP® ist eine verbesserte registrierte Version des MPO-Steckverbinders. MPO und MTP sind physikalisch interoperabel und können direkt ineinander gesteckt werden.

F: Unterstützen Sie kundenspezifische Längen und Großbestellungen?

A: Ja, kundenspezifische Längen, Faseranzahl, Breakout-Typ und Mantelklassifizierung sind für Muster- und Großbestellungen verfügbar.
