| Brand Name: | GEZHI or OEM |
| Modellnummer: | D1x2-SM-13/15-5N |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

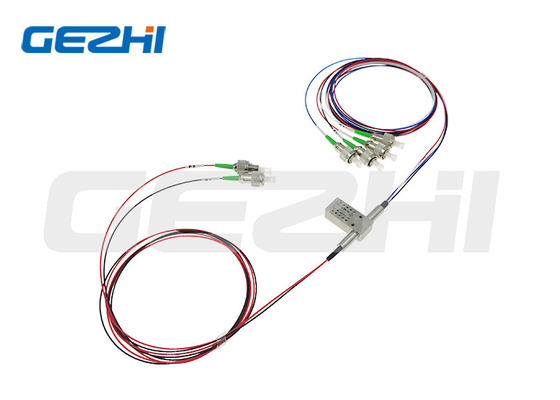

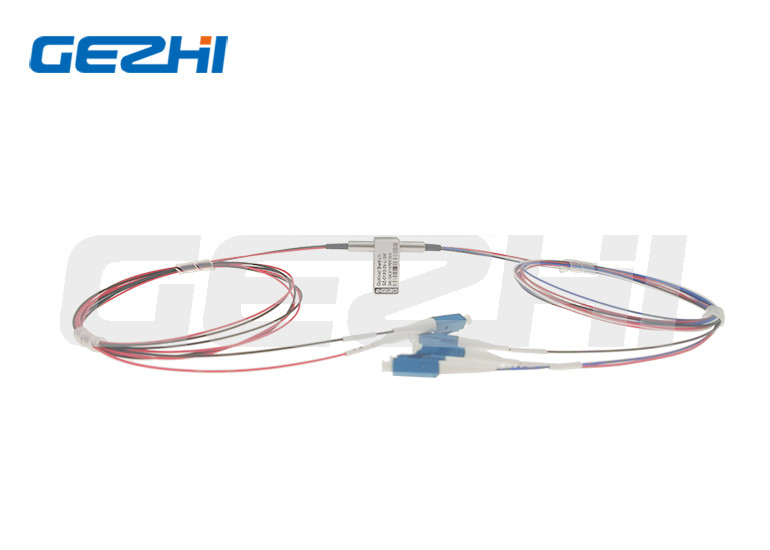

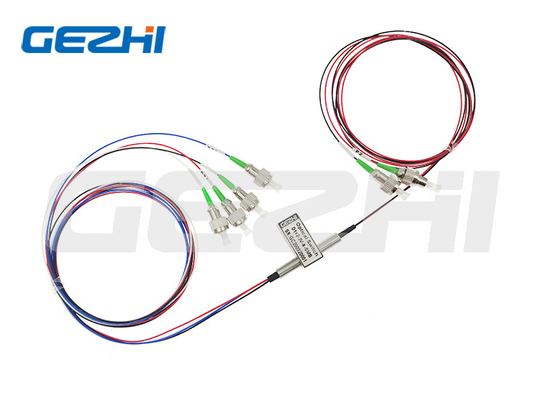

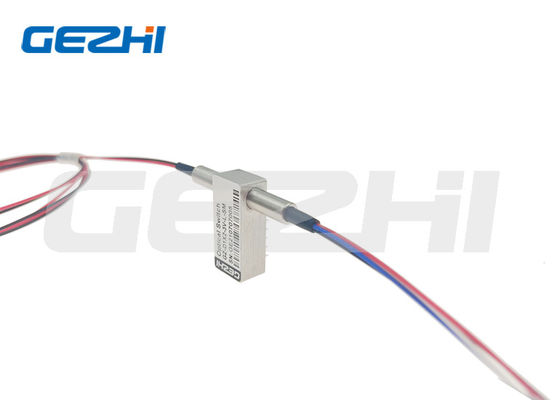

Doppel-Opto-mechanische LWL-Schalter 1x2
Beschreibung
Der Opto-mechanische bidirektionale Optikschalter der Faser-D1x2 schließt optische Kanäle an, indem er 2 ankommende optische Signale in 4 Ertragfasern umadressiert. Dieses ist unter Verwendung einer Opto-mechanischen Konfiguration erzielt und aktiviert über ein elektrisches Steuersignal. Der Schalter hat elektrische Stellungsgeber integriert. Basiert auf Dünnfilmfiltertechnik, die eine robuste Methode der Änderung des hellen Fleckens liefert, hat diese Reihe Produkte eine drastisch vereinfachte Plattformkonfiguration, die hohe Zuverlässigkeit und niedrige Produktionskosten anbietet. Dieser neue Entwurf verringert erheblich Positionsempfindlichkeit des beweglichen Teils, anbietende beispiellose hohe Stabilität sowie nicht angepassten niedrigen Kosten.
| Eigenschaften | Anwendungen |
| Niedrige Einfügungsdämpfung | Metropolitan Area Network |
| Breiter Wellenlängenbereich | R&D in LaboratorySystem |
| Niedriges Übersprechen | Monitor konfigurierbar |
| Hohe Stabilität, hohe Zuverlässigkeit | OADM-Teilprüfung |
| Epoxid-frei auf Strahlengang | |
| Verriegeln und Nicht-Verriegeln |
PRODUKTBESCHREIBUNGEN
| Parameter | GZ-FSW-D1x2 | ||
| Wellenlängenbereich | Nanometer | 670~980 | 1260~1650 |
| Prüfungswellenlänge | Nanometer | 850±40/1300±40 | 1310/1550 |
| Einfügungsdämpfung | DB | Art: 1,0 maximal: 1,5 | Art: 1,0 maximal: 1,5 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
| Stromversorgung | v | 3,0 oder 5,0 | |
| Lebenszeit | Zeit | ≥107 | |
| Schalter-Zeit | Frau | ≤8 | |
| Sendeleistung | mw | ≤500 | |
| Operations-Temperatur | ℃ | -20~+70 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Gewicht | g | 16 | |
| Maß | Millimeter | (L) 27× (W) 12× (H) 8,2 Kundenbezogenheit (±0.2mm) ist verfügbar | |
Elektrisch
| Spezifikationen | Spannung | Gegenwärtig | Widerstand |
| Verriegeln 5V | 4.5~5.5 | 36~44mA | 125Ω |
| Nicht-Verriegeln 5V | 4.5~5.5 | 26~32mA | 175Ω |
| Verriegeln 3V | 2.7~3.3 | 54~66mA | 50Ω |
| Nicht-Verriegeln 3V | 2.7~3.3 | 39~47mA | 70Ω |
Material der hohen Qualität u. der Stabilität
|
Benutzen Sie ursprüngliches neues und stabiles Panasonic-Relais
|
Benutzen Sie hohes zuverlässiges Prisma
|
C-Linse und Kollimator der Gebrauchs-hohen Qualität |
Produkt-Details
