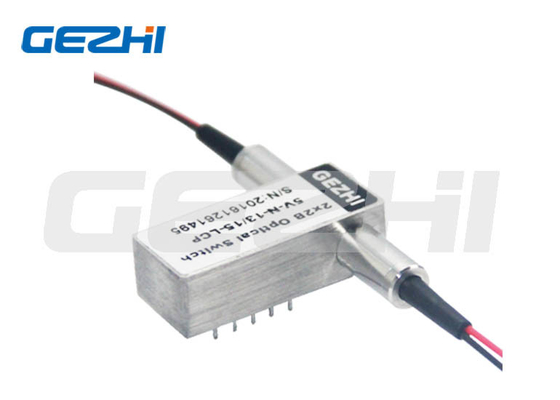

3V 2x2B Glasfaserschalter mit LC/UPC LC/APC SC/UPC

Name: 3V 2x2B Glasfaserschalter mit LC/UPC LC/APC SC/UPC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 360.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Modellnummer:	2x2B-SM-13/15-5N
MOQ:	1PC
Preis:	Verhandlungsfähig

Einzelheiten

Product Description

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Typ:

FTTx-Lösungen

Verwendung:

System-Monitor

Garantiezeit:

3 Jahre

Wellenlänge:

1260-1650nm

Spannung:

3V oder 5V

Glasfaserverbindung:

LC/UPC, FC/APC, SC/APC etc.

Hafen:

2x2B

Kontrolltyp:

Verriegelnd oder nicht verriegelnd

Anwendung:

Konfigurierbares OADM

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

verkäuflich

Hervorheben:

LC-/UPCfaser-LWL-Schalter

LWL-Schalter der Faser-3V

SC-/UPCfaser-Schalter

Product Description

2x2 Umgehungsopto-mechanische optische Schalter

Der 2x2B-opto-mechanische bidirektionale Glasfaserschalter verbindet optische Kanäle, indem er 2 eingehende optische Signale in 2 Ausgangsfasern umleitet.Dies erfolgt mittels einer opto-mechanischen Konfiguration und wird über ein elektrisches Steuersignal aktiviert.Der Schalter verfügt über integrierte elektrische Positionssensoren.Diese Produktreihe verfügt über eine drastisch vereinfachte Plattformkonfiguration mit hoher Zuverlässigkeit und geringen Produktionskosten.Dieses neuartige Design reduziert die Bewegungsempfindlichkeit erheblich und bietet eine beispiellose hohe Stabilität sowie einen unvergleichlich niedrigen Preis.

Eigenschaften:	Anwendungen:
Niedriger Einsetzverlust	Netzwerkwechsel
Breiter Wellenlängenbereich	Überwachung des Systems
Niedriges Überschallgeräusch	Kanalblockade
Hohe Stabilität, hohe Zuverlässigkeit	Modul- und Systemintegration
Epoxyfrei auf optischem Weg	Metropolnetz
Verriegelung und Nichtverriegelung	Netzschutz und Wiederherstellung

Technischer Parameter

Parameter	Einheit	GZ-FSW-2 × 2B
Wellenlängenbereich	m	850 ± 40/1300 ± 40	1260 ¢ 1650
Betriebslänge	m	mit einer Breite von nicht mehr als 15 mm	1310/1550
Einsetzungsverlust	dB	Typ:0.8 Max:1.2	Typ:0.6 Max:0.8
Rückkehrverlust	dB	MM≥30 SM≥50
Überspannung	dB	MM≥35 SM≥55
PDL	dB	≤ 005
WDL	dB	≤ 025
TDL	dB	≤ 025
Wiederholbarkeit	dB	≤ ± 0.02
Stromversorgung	v	3.0 oder 5.0
Lebensdauer	Zeiten	≥107
Zeit umschalten	m	≤ 8
Übertragungsleistung	mW	≤ 500
Betriebstemperatur	°C	-20+70
Speichertemperatur	°C	-40+85
Gewicht	g	16
Abmessung	mm	(L) 27.0×(W) 12.0×(H) 8.2

Schrauben

Parameter	Schrauben	Elektroantrieb				Zustandssensor
2 × 2B	Optischer Pfad	1	5	6	10	2-3	3-4 Jahre	7 bis 8	8 bis 9
mit einem Durchmesser von mehr als 20 mm	P1-P3	- Ich weiß nicht.	- Ich weiß nicht.	- Ich weiß nicht.	- Ich weiß nicht.	Schließen.	Geöffnet	Geöffnet	Schließen.
mit einem Durchmesser von mehr als 20 mm	P1-P4, P2-P3	V+	- Ich weiß nicht.	- Ich weiß nicht.	GND	Geöffnet	Schließen.	Schließen.	Geöffnet
Verriegelung	P1-P3	- Ich weiß nicht.	- Ich weiß nicht.	GND	V+	Schließen.	Geöffnet	Geöffnet	Schließen.
Verriegelung	P1-P4 P2-P3	V+	GND	- Ich weiß nicht.	- Ich weiß nicht.	Geöffnet	Schließen.	Schließen.	Geöffnet

Optische Strecke

Fs OSW-2x2-1.jpg

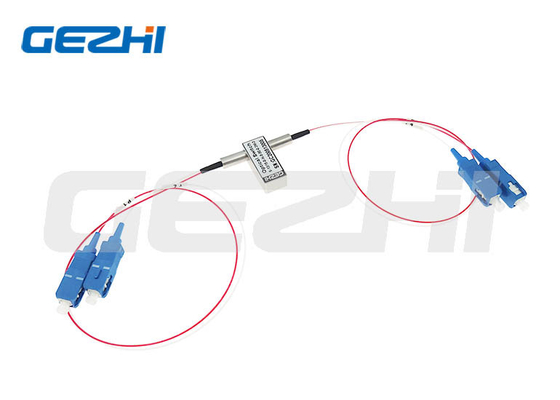

3V 2x2B Glasfaserschalter mit LC/UPC LC/APC SC/UPC 1

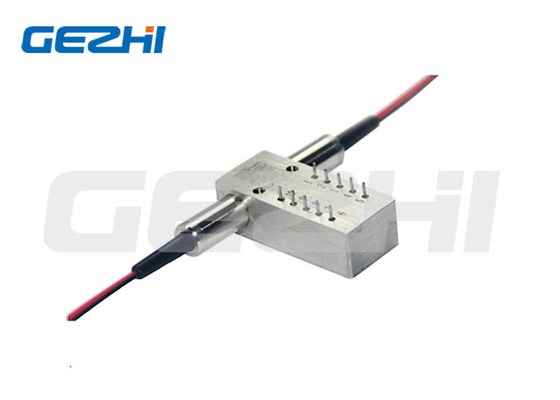

3V 2x2B Glasfaserschalter mit LC/UPC LC/APC SC/UPC 2

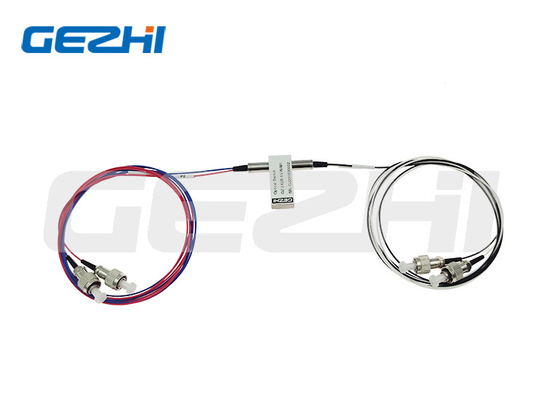

3V 2x2B Glasfaserschalter mit LC/UPC LC/APC SC/UPC 3

Häufig gestellte Fragen

F1:Kann ich eine Musterbestellung haben? Was ist Ihr MOQ?

A1: Musterbestellung ist willkommen, um die Qualität zu testen und zu überprüfen.MOQ, 1pcs Probe ist verfügbar.Auch gemischte Proben sind akzeptabel.

F2: Wie ist die Vorlaufzeit?

A2: Die normale Vorlaufzeit beträgt etwa 1 Woche.Für große Mengen und spezielle Produkte prüfen Sie bitte die Lieferzeit mit unserem Vertriebsmitarbeiter.Aber wir haben Bestände für einige Produkte.kann 1-3 Tage nach Erhalt der Zahlung versenden.

F3:Was sind die Zahlungsbedingungen?

A3: Zahlungsfrist: T/T, Paypal,Western Union,Barzahlung, ALI usw.

Q4: Was ist Ihre Garantiezeit
A4: 3 Jahre Garantie.

F5: Kann ich unser eigenes Logo, Etikett und Paket verwenden?
A5: Ja, wir könnten OEM-Service anbieten, der nach Ihren Anforderungen, Design Produkte Etikett, Logo, PN, SN, Paket.

Schlagworte:

LWL-Schalter verriegeln

LWL-Schalter der Faser-1550nm

Überbrückungs-Schalter der Faser-2x2
