| Brand Name: | GEZHI or OEM |
| Modellnummer: | 1x96 AAWG |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |

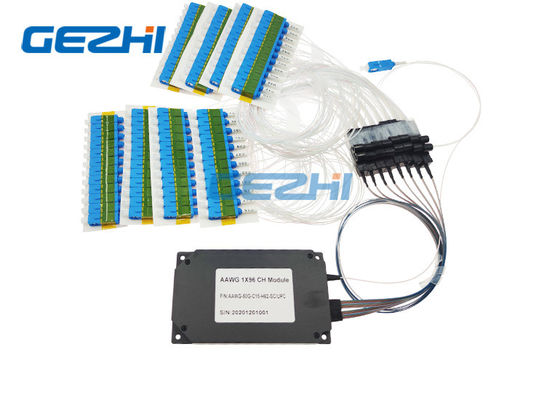

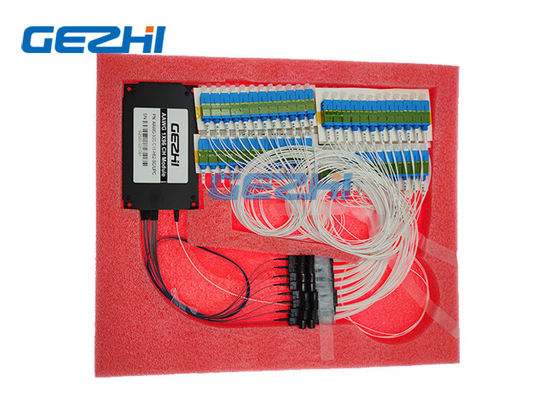

Niedrige Einfügungsdämpfung 1x96 athermale Module AWG-Lehre DWDM
Die multi/Demultiplexer Wellenlänge des Kleidenwellenleitergitters (AWG-Lehre) kombiniert und spaltet optische Signale von verschiedenen Wellenlängen für Gebrauch in Verdrahtungshandbuch-System auf. Diese athermale AWG-Lehre 50GHz, die erzielte Hochleistung durch optimierten Entwurf und genaue Herstellung ist. Bis zu 96ch für gesamtes C-Band mit flachem Filter ist Form verfügbar. Kundengebundene Spezifikation ist wie L-Band etc. verfügbar.
Modul GEZHI Photonics Co.,Ltd AAWG ist die Hauptkomponente von DWDM-Ausrüstungsmehrfachkoppler-/-demultiplexerblöcken. Das AAWG darf in einer breiten Temperaturspanne arbeiten. AAWG-Modul GEZHIS ist ein völlig passives Gerät, das zur Lieferung des Ausgleiches der thermischen Expansion des Chips passend ist. Das Modul schließt nicht Komponenten des Systems ein, das um Stromversorgung bittet.
Eigenschaften
Niedrige Einfügungsdämpfung
Hohe Kanal-Isolierung
Hohe Stabilität und Zuverlässigkeit
Breiter Durchlassbereich
Hohe Kapazität für Daten-hungrige Anwendungen
Basiert auf ein-athermaler AWG-Lehretechnologie mit Gaußschen geformten Durchlassbereichen
Anwendungen
Metronetze
Rechenzentrum
Verdrahtungshandbuch-Netz
CATV-Anwendungen
Telekommunikation
Zugangs-Netz
Spezifikation
| Parameter | Spezifikationen | Einheit | Kommentar | ||
| Minute | Maximal | ||||
| Eingegebener Kanal | 1 | ||||
| Ausgabekanal | 96 | 80, 96 Kanäle verfügbar | |||
| Kanalabstand | 50 | Gigahertz | |||
| Bandbreite 1dB |
0,18 |
Nanometer | Gaussions-Art | ||
| Bandbreite 3dB |
0,28 |
Nanometer | |||
| I.L | 7 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| I.L UNI. | 1 | DB | |||
| Kräuselung | 0,7 | DB | Verlustveränderung des IFU-Durchlassbereichs | ||
| PDL | 0,5 | DB | Max. Wert in IFU-Durchlassbereich | ||
| Angrenzendes Übersprechen | 22 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| Nicht-angrenzendes Übersprechen | 27 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| Gesamtübersprechen | 20 | DB | Kumulatives Übersprechen aller weiteren Kanäle | ||
| Rückflussdämpfung | 40 | DB | |||
| Maximale ununterbrochene optische Energie | 250 | mW | Optische Energie des maximalen Input | ||
| Chromatische Streuung (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Optisches Signalübertragungsdiagramm
Auftrags-Informationen
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Abstand | Chip Type | Kanalnummer | 1. Kanal | Eingegebene Faser-Länge | Ertrag-Faser-Länge | In-/Outverbindungsstück | |
| Athermale AWG-Lehre |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
