| Brand Name: | GEZHI or OEM |
| Modellnummer: | 1x32CH-AAWG-D |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |

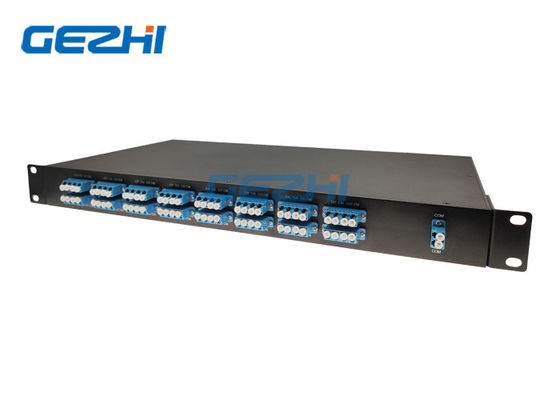

Athermaler Kleiden-Duplexwellenleiter, der Gestell-Berg Mux und Demux 1RU zerreibt
Gezhis athermaler Kleiden-Duplexwellenleiter, der Gestell-Berg Mux und Demux 1RU zerreibt, ist ein, dämpfungsärmes und allein stehendes passives optisches Modul mit hoher Dichte. Er basiert auf athermaler AWG-Lehre mit Gaußscher monolithischer Technologie. Der athermale Kleiden-Duplexwellenleiter, der Gestell-Berg Mux und Demux 1RU zerreibt, bietet ein ultra verlustarmes an (maximal: 3.5dB) und hohe Kanalisolierung Verdrahtungshandbuch-Lösung für Metrozugang und Rechenzentrumanwendungen. dieser athermale Kleiden-Duplexwellenleiter, der Gestell-Bergleichtigkeit Mux und Demux 1RU der Faserbehandlung, der langfristigen Zuverlässigkeit und der ausgezeichneten Kanalisolierung in einem 1U 19" Rackmount zerreibt, das das ideale Gerät für die Systeme ist, die überlegene Leistung, niedrige Kosten und hohe Kanalzählungen erfordern. Der athermale Kleiden-Duplexwellenleiter, der Gestell-Berg eingebautes Mux + Demux Mux und Demux 1RU in einer Einheit, arbeitend an zwei Netzfasern zerreibt.
|
Eigenschaften |
Anwendungen |
|
|
Spezifikation
| Parameter | Bedingungen | Spezifikationen | Einheiten | ||
| Min. | Maximum. | ||||
| Betriebstemperatur | Funktionieren | -5 | 65 | OC | |
| Betriebsfeuchtigkeit | Funktionieren | 5 | 95 | %RH | |
| Lagertemperatur | Non_Operating | -40 | +85 | OC | |
| Speicherfeuchtigkeit | Non_Operating | 5 | 95 | %RH | |
| OPTISCHE SPEZIFIKATION | AWG-LEHRE GAUSSSCHES AAWG | ||||
| Parameter | Bedingung | Spezifikt. | Einheiten | ||
| Minute | Art | Maximal | |||
| Zahl von Kanälen | 2-1×32 | ||||
| Zahl-Kanalabstand | 100GHz | 100 | Gigahertz | ||
| Cha. Mittelwellenlänge | IFU-Frequenz. | C – Band | Nanometer | ||
| Klarer Kanaldurchlassbereich | ±0.1 | Nanometer | |||
| OPTISCHE SPEZIFIKATIONEN | |||||
| Parameter | Bedingung | Spezifikt. | Einheiten | ||
| Minute | Art | Maximal | |||
| Wellenlängen-Stabilität | Maximale Reichweite des Wellenlängenfehlers aller Kanäle und Temperaturen in der durchschnittlichen Polarisation. | ±0.05 | Nanometer | ||
| -1 DB-Kanal-Bandbreite DBs -1 | Bandbreite des klaren Kanals definiert durch Durchlassbereichform. Für jeden Kanal | 0,24 | Nanometer | ||
| -3 DB-Kanal-Bandbreite DBs -3 | Bandbreite des klaren Kanals definiert durch Durchlassbereichform. Für jeden Kanal | 0,43 | Nanometer | ||
| Optische Einfügungsdämpfung an IFU-Gitter | Definiert als das minimale Getriebe an IFU-Wellenlänge für alle Kanäle. Für jeden Kanal bei allen Temperaturen und bei Polarisationen. | 3,2 | 3,5 | DB | |
| Nebenkanalisolierung | Einfügungsdämpfungsunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes der angrenzenden Kanäle. | 30 | DB | ||
| Nicht-angrenzend, Kanal-Isolierung | Einfügungsdämpfungsunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes der nonadjacent Kanäle. | 40 | DB | ||
| Gesamtkanal-Isolierung |
Kumulativer Einfügungsdämpfungstotalunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes von allen weiteren Kanälen einschließlich angrenzende Kanäle. |
33 | DB | ||
| Einfügungsdämpfungs-Einheitlichkeit | Maximale Reichweite der Einfügungsdämpfungsveränderung innerhalb IFU über allen Kanälen, Polarisationen und Temperaturen. | 0,8 | 1,0 | DB | |
| Einfügungsdämpfungs-Kräuselung |
Irgendwelche Maxima und irgendein Minimum optischer Verlust herüber IFU versehen, ausschließlich der Grenzpunkte, für jeden Kanal an jedem Hafen mit einem Band |
0,4 | 0,5 | DB | |
| Richtdämpfung | Verhältnis der reflektierten Energie aus irgendeinem Kanal heraus (anders als Kanal n) zur Energie herein vom Inputkanal n | 50 | DB | ||
| Optische Rückflussdämpfung | Input- u. Ausgabebausteine | 40 | DB | ||
| Abhängiger Verlust PDLPolarization im klarer Kanal-Band | Wert im schlimmsten Fall gemessen in IFU-Band | 0,3 | 0,5 | DB | |
| Polarisations-Modus-Streuung | 0,5 | ps | |||
| Maximale optische Energie | 23 | dBm | |||
| MUXDEMUX-Input/Output Überwachungsstrecke | -35 | +23 | dBm | ||
Einrichtungs-Informationen
| AWG-Lehre | X | XX | X | XX | X | XX |
| Kanalabstand | Zahl von Kanälen | Konfiguration | 1. Kanal | Paket-Art | In-/Outverbindungsstück | |
| 1=100GHz |
32=32Channel Kanal 40=40 Kanal 44=44 Kanal 48=48
|
S=Single-Faser D=Dual-Faser |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19“ 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
32Channels AAWG DWDM 19" Rahmen 1U
