AAWG DWDM
Created with Pixso. L Kanäle 50Ghz des Band-96 athermales Verbindungsstück AWG-Lehre DWDM SC/PC

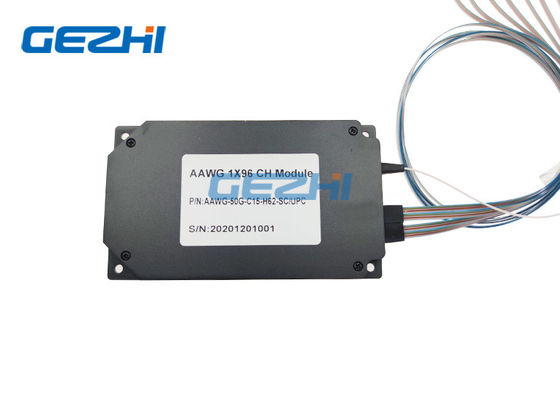

L Kanäle 50Ghz des Band-96 athermales Verbindungsstück AWG-Lehre DWDM SC/PC
  • name
  • name
  • name
  • name

L Kanäle 50Ghz des Band-96 athermales Verbindungsstück AWG-Lehre DWDM SC/PC

Brand Name: GEZHI or OEM
Modellnummer: AWG-Lehre 96CH
MOQ: 1pc
Preis: Verhandlungsfähig
Delivery Time: 5-8 Arbeitstage
Payment Terms: T/T, Western Union
Einzelheiten
Product Description
Einzelheiten
Herkunftsort:
CHINA
Zertifizierung:
CE RoHS ,ISO9001
Produkt-Name:
Athermale AWG-Lehre DWDM
Wellenlänge:
50GHz
Kanal:
96 Kanäle
Verbindungsstück:
SC/PC
Paket:
Kasten
Anwendung:
DWDM-System
Verpackung Informationen:
Papierkasten
Versorgungsmaterial-Fähigkeit:
500pcs pro Monat
Hervorheben:

Athermale AWG-Lehre DWDM

,

96 Kanäle AWG-Lehre DWDM

,

L Band athermales AWG-Lehremodul

Product Description

L-Band 96 lenkt 50Ghz athermales Modul AWG-Lehre DWDM

Modul GEZHI Photonics Co.,Ltd AAWG ist die Hauptkomponente von DWDM-Ausrüstungsmehrfachkoppler-/-demultiplexerblöcken. Das AAWG darf in einer breiten Temperaturspanne arbeiten. AAWG-Modul GEZHIS ist ein völlig passives Gerät, das zur Lieferung des Ausgleiches der thermischen Expansion des Chips passend ist. Das Modul schließt nicht Komponenten des Systems ein, das um Stromversorgung bittet.

Das AAWG-Modul ist für die Mehrkanalausrüstung oder die Entmultiplexierung des optischen Signals im Band 1525-1565 Nanometer (C-Band), in den Konfigurationen des Gerätes mit von 40 bis 96 Kanälen mit einem Schritt von 100 oder 50 Gigahertz bestimmt. Kundengebundene Spezifikation ist wie L-Band etc. verfügbar.

Eigenschaften

Hohe Stabilität und Zuverlässigkeit

Breiter Durchlassbereich

Niedrige Einfügungsdämpfung

Hohe Kanal-Isolierung

Hohe Kapazität für Daten-hungrige Anwendungen

Basiert auf ein-athermaler AWG-Lehretechnologie mit Gaußschen geformten Durchlassbereichen

Innovative Kunstfertigkeit für Höchstleistung mit hohem Maß Schutz

Anwendungen

Rechenzentrum

Verdrahtungshandbuch-Netz
Telekommunikation

Metronetze

CATV-Anwendungen

Zugangs-Netz

Spezifikation

Parameter Spezifikationen Einheit Kommentar
Minute Maximal
Eingegebener Kanal 1 　 　
Ausgabekanal 96 　 80, 96 Kanäle verfügbar
Kanalabstand 50 Gigahertz 　
Bandbreite 1dB

0,18

 Nanometer Gaussions-Art
Bandbreite 3dB

0,28

 Nanometer
I.L 　 7 DB Schlimmster Fall in IFU-Durchlassbereich
I.L UNI. 　 1 DB 　
Kräuselung 　 0,7 DB Verlustveränderung des IFU-Durchlassbereichs
PDL 　 0,5 DB Max. Wert in IFU-Durchlassbereich
Angrenzendes Übersprechen 22 　 DB Schlimmster Fall in IFU-Durchlassbereich
Nicht-angrenzendes Übersprechen 27 　 DB Schlimmster Fall in IFU-Durchlassbereich
Gesamtübersprechen 20 　 DB Kumulatives Übersprechen aller weiteren Kanäle
Rückflussdämpfung 40 　 DB 　
Maximale ununterbrochene optische Energie 　 250 mW Optische Energie des maximalen Input
Chromatische Streuung (CD) -20 +20 ps/nm 　
PMD 　 0,5 ps 　

Optisches Signalübertragungsdiagramm

Modul 0 DES LC-PC Verbindungsstück-C15 50Ghz 96 Kanal-AAWG DWDM
