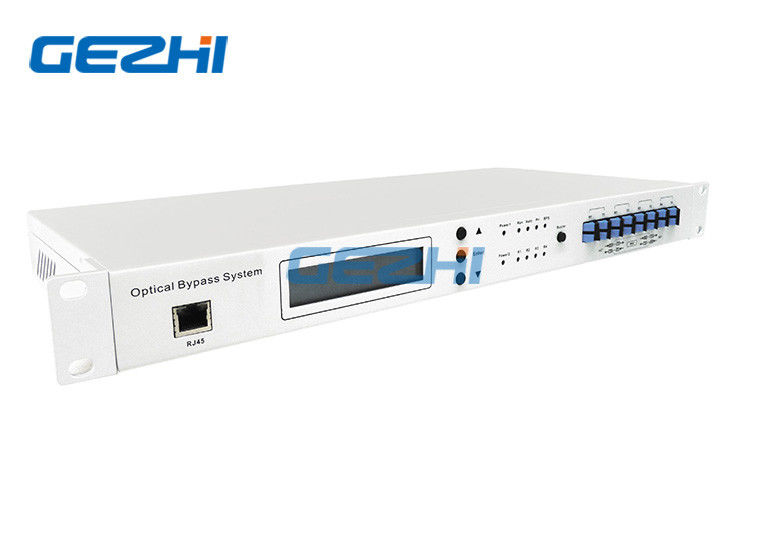

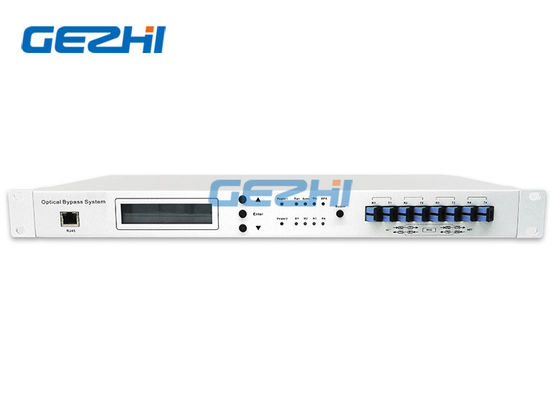

Optischer Überbrückungs-Schutz-Schalter Schutz im aus optischen Fasern für ADM

In etwas Netztopologien Ausfall möglicherweise von Netzwerkausrüstungs- oder Stromausfällen hat eine Auswirkung nicht nur auf Verkehr, der an diesen Knoten aber auch auf dem Rest des Netzes beendet. Die effektivste Lösung für solche Szenario sind Überbrückungssysteme, die Verkehr ausfallen Knoten überbrücken lassen.
Optischer Überbrückungs-Schutz ist eine Art intelligentes optisches Wählsystem, die Störungsknoten im Lichtwellenleiterübertragungsnetz überbrücken kann, um Aufschlüsselung der ganzen Netzkommunikation zu vermeiden. Er kann automatisch schalten, wenn den Abschaltungs- oder Signalausfall des Knotens ermittelt.

Technischer Parameter

Eigenschaften

Unabhängiger der Datenrate, des Formats und der Wellenlänge.
In hohem Grade konfigurierbar Netzanwendungen passen.
Einfache, bedienungsfertige Installation.
Benutzerselektierte Rück- und nicht-Rückmodi.
Verriegeln des LWL-Schalters.
Vorderteil LED und Feralarmierung.

Anwendung

Schutz aus optischen Fasern für ADM-Getriebe in irgendeinem Datenformat.
Optischer engagierter Schutz für Faserring.

Optischer Überbrückungsschutzschalter liefert Modus manuellen und automatischen Schaltens. Im manuellen Arbeitsmodus der Systemschalterstrahlengang nur basiert auf den Befehlen vom Benutzer. Im automatischen Modus, in den Systemschaltern basiert auf dem Leistungspegel ermittelt und in der voreingestellten Schwelle. Unter automatischem Modus kann das System eingestellt werden, um Rück- oder Nicht-Rückmodi zu sein. Unter Rückmodus schaltet das System zurück zu dem Arbeitsweg automatisch, nachdem die Störung geklärt ist. Unter Nicht-Rückmodus schaltet das System nicht zurück.

Während der Bedarf am Überbrückungsschutz in den linearen Netzen intuitiv ist, profitieren möglicherweise andere Topologien von ihm auch. Ein Fall ist Ringnetze, deren Selbstheilungskapazität auf einen Einzelfehler begrenzt ist. Ein Ringtopologienetz kann sich von einem einzelnen Faserschnitt oder einem Ausfall eines einzelnen Knotens erholen: der Verkehr, der an einem ausfallen Knoten geendet wird, ist verloren, aber der Rest des Netzes fährt fort zu arbeiten. In einigen Fällen wie Metronetze, die abhängig von Fluten und Stromausfällen sind, sind mehrfache gleichzeitige Ausfälle wahrscheinlich und die inhärente Beweglichkeit des Ringes ist unzulänglich. Unter Verwendung eines Überbrückungsschalters an jedem Knoten bietet Schutz vor den mehrfachen Ausfällen an und überbrückt alle ausfallen Knoten so sogar in der Multiknotenausfallsituation, die der Ring seine Selbstheilungsoperation beibehält. Zahl zeigt, wie Überbrückungssysteme einen Ring vor mehrfachen Ausfällen schützen können.
