| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-28-D1X2-U |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Ausrüstung LWL-Schalter 28*Dual 1x2 28 pieaces 2x4 Opto-mechanische Schalter
GZ-28-D1X2-U GEZHIS besteht aus 28 pieaces von Doppel-mechanischen LWL-Schaltern 1x2, die synchron den Strahlengang schalten. Der LWL-Schalter ist ein helles Wegsteuergerät, das die Rolle der Kontrolle des Strahlengangs und der Umwandlung des Strahlengangs spielt. Der Bedienschalter LWL-Schalter hellen Weges kann Knopf 48 auf der Plattensteuerung sein, kann auch durch das Kurzstrecken-RS - Kommunikationsmodus der seriellen Schnittstelle 232 oder Fern-Kommunikation des Ethernets RJ45, indem er einen Programm-kontrollierten BefehlsBedienschalter-Lichtweg, Ausrüstungsstaat des hellen Weges durch den grünen hellen Weg der Shows des Lichtes und des roten Lichtes sendet.
Eigenschaften
Niedrige Einfügungsdämpfung, schnelle Schaltung
Knopf des unabhängiges Steuer 28pcs, einfache Operation
Unterschiedliche Farbe zwei von LED-Anzeige der Strahlengangstatus
Fernverwaltung des Steuer-RS232 und des Ethernet-RJ45
Anwendungen
Automatisches Maß
Optisches Netz-Fernüberwachung
FITL
Kabel-Überwachung und Instandhaltungssystem
Spezifikation
| Parameter | Einheit | Indikatoren |
| Einheits-Art | GZ-28-D1X2-U | |
| Wellenlängenbereich | Nanometer |
850±40 oder 1260~1650nm |
| Prüfen Sie Wellenlänge | Nanometer |
850nm oder 1310/1550nm |
| Einfügungsdämpfung | DB | Art. ≤1.0dB, DB Max.≤1.5 |
| Wiederholbarkeit | DB | ≤ 0,02 |
| Rückflussdämpfung | DB |
MM≥30 SM≥55 |
| Übersprechen | DB |
≥ 70 INSPEKTIONS-MM≥35 |
| WDL | DB | ≤ 0,25 |
| PDL | DB | ≤ 0,05 |
| Optische Energie | mW | ≤ 500 |
| Schaltzeit | Frau | Frau ≤10 (Nebenkanal) |
| Faser-Art | um | 9/125 |
| Verbindungsstück | LC/UPC | |
| Überwachungs-Hafen | RJ45 U. RS-232 | |
|
Arbeitsfähigkeits-Spg.Versorgungsteil |
V |
Wechselstrom: 100~ 240 (50/60Hz) |
| Leistungsaufnahme | W | < 10 |
| Betriebstemperatur | ℃ | -10 | 60 |
| Größe | Millimeter | 270x190x135 |
Ausrüstung LWL-Schalter 28*Dual 1x2 28 pieaces 2x4 Opto-mechanische Schalter

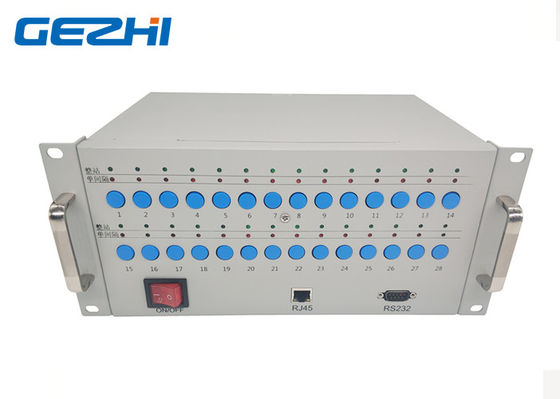

Vorderteil
◆ON/OFF: AC-220V Netzschalter;
◆RJ45: Kommunikationsnetzmanagementschnittstelle;
◆RS-232: Serielle Schnittstelle Rs-, SerienRS232 kommunikationsschnittstelle zu Gerätüberwachungs-Dateninformation.;
Knöpfe ◆1~28: die Knopfsteuerung LWL-Schalters 28pieces D1x2
◆LED: Unterschiedliche Farbe zwei von LED-Anzeige der Strahlengangstatus

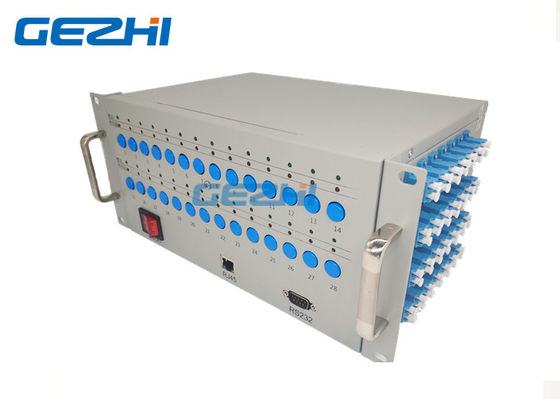

Rechte Seitenkonsole

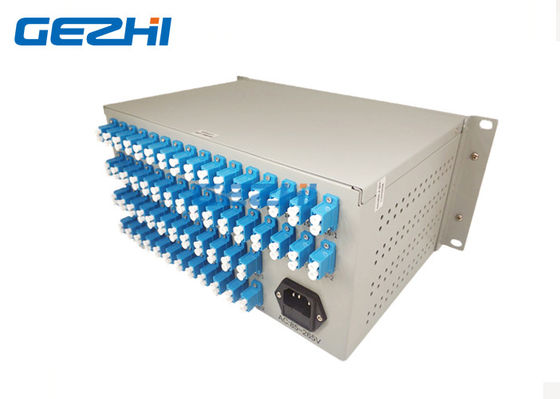

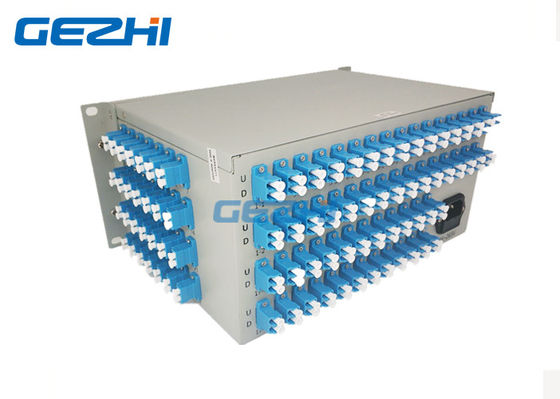

Rückplatte
◆AC: 85~265V: AC-220V Energie-Schnittstelle
◆1~28istInputhafen, 1-1~28-1 und 1-2~28-2 werden ausgegeben:
wenn die Ausrüstungsenergie an zuerst, der Strahlengangstatus 1~28 bis 1-2~28-2 von u-Reihe ist, zeigen 1~28 bis 1-2~28-2 von d-Reihe rote Farbe LED,
wenn es gedrückt wird, Knopf und Anzeige ist Grün, der Strahlengangstatus 1~28 bis 1-1~28-1 von u-Reihe, 1~28 bis 1-1~28-1 von d-Reihe.
Video
|
|
