Schnelle LWL-Schalter Ausrüstung des Schaltungs-Desktop-RS232 1x8

Einfache Operation Tischplatten-Steuer LWL-Schalter 1×8 Ausrüstung RS-232

Ist Tischplatten-Ausrüstung RS-232 LWL-Schalter 1×8 GEZHIS der Gebrauch von LWL-Schalter, StrahlengangUmwandlungsprodukte zu verwirklichen. Kann Ausrüstung jeder helle Wegentwurf ein Steuerknopf, kann den hellen Weg durch das RS auch steuern - 232 Anweisungen, schnell, sein einfachen Strahlengang des Knopfes zu schalten und 1 schließlich zu erzielen (Input) * Kern N (Ertrag), der aus optischen Fasern ist, nichtblockierende Zweiwegquerverbindung ausschließlich verlegend, spielt eine wichtige Rolle in den Anwendungen der optischen Nachrichtenübertragung.

Kraftübertragungssystem im aus optischen Fasern wird die Tischplatten-Steuerung LWL-Schalter 1×8 Ausrüstung RS-232 für Mehrkanalfaserüberwachung, multi Lichtquelledetektorauswahl und Wegschutz aus optischen Fasern etc. verwendet. Außerdem wird sie auch Testsystem im aus optischen Fasern für Glasfaser und seinen Teiltest, Außenkabeltest und Sensor-Überwachungsanlage der Multistelle optische verwendet.

Eigenschaften

Niedrige Einfügungsdämpfung, schnelle Schaltung
SerialNet, hohe Zuverlässigkeit, hohe Stabilität

Jeder Kanal LED beleuchtet Anzeigenstatus
Jede Kanalknopfsteuerung unabhängig
RS - Befehls-Bedienschalter der 232 seriellen Schnittstelle

Anwendungen

Kabel-Überwachung und Instandhaltungssystem

Optisches Netz-Fernüberwachung

FITL
Automatisches Maß

Spezifikation

Parameter	Einheit	Indikatoren
Einheits-Art		FSW-1X8-TR
Wellenlängenbereich	Nanometer	1260~1650
Test-Wellenlänge	Nanometer	1310/1550nm
Einfügungsdämpfung	DB	Art. ≤0.8dB, DB Max.≤1.5
Wiederholbarkeit	DB	≤ 0,02
Rückflussdämpfung	DB	≥ 55
Übersprechen	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Optische Energie	mW	≤ 500
Schaltzeit	Frau	Frau ≤12 (Nebenkanal)
Faser-Art	um	9/125
Verbindungsstück		FC /APC
Steuermodus		Schlüssel oder RS-232
Arbeitsfähigkeits-Spg.Versorgungsteil (Stecker-artig)	V	Wechselstrom: 100~ 240 (50/60Hz)
Leistungsaufnahme	W	< 10
Betriebstemperatur	℃	-10 | +60
Größe	Millimeter	(W) 245 Millimeter x (D) 230 Millimeter x (H) 95 Millimeter



Schnelle zugeschaltete Tischplatten-Steuerung LWL-Schalter 1×8 Ausrüstung RS-232



Zu erklären Platte:

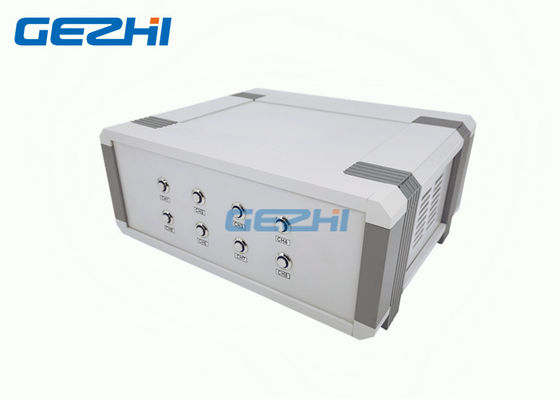

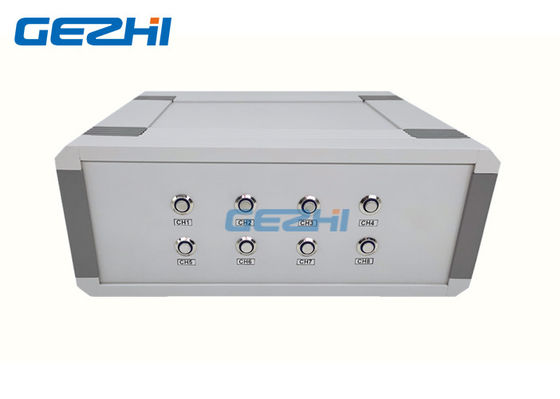

Vorderteil

◆1~8: Heller Wegschaltungsknopf und Anzeigelampen.

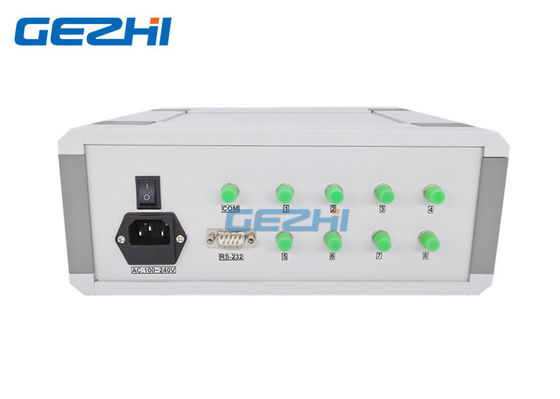

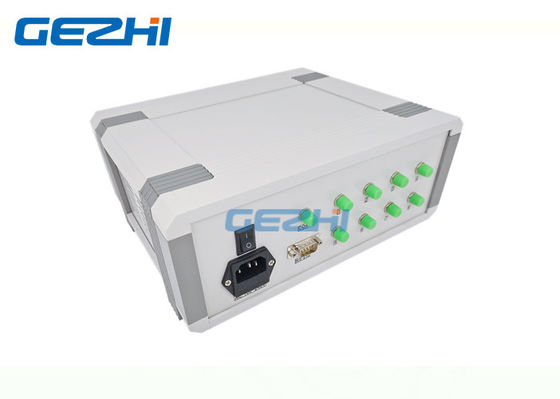

Rückplatte

◆Wechselstrom: 100~240V: Stromversorgungsschnittstelle

◆AN/AUS: Energie an und weg

◆COM: Der aus optischen Fasern allgemeiner Anschluss Schnittstelle

◆1~8: Jeder Kanal Schnittstelle der aus optischen Fasern

◆RS-232: Eine Kommunikationsschnittstelle der seriellen Schnittstelle
