Niedrige LWL-Schalter Ausrüstung FSW-1X8-U des Einfügungsdämpfungs-Gestell-1×N (N≤16)

GEZHIS ist niedrige LWL-Schalter Ausrüstung FSW-1X8-U des Einfügungsdämpfungs-Gestell-1×N (N≤16) der Gebrauch von LWL-Schalter, StrahlengangUmwandlungsprodukte zu verwirklichen. Die niedrige LWL-Schalter Ausrüstung FSW-1X8-U des Einfügungsdämpfungs-Gestell-1×N (N≤16) erlauben die automatisierte und wiederholbare Verbindung von einer allgemeinen Faser zu Nr. 8 von Ertrag- oder Inputfasern. Berg-der Faser des Gestell-diese 1x8 sind LWL-Schalter bidirektional und können die Richtung in 1x8 oder in 8x1 verwendet werden entweder.

Mit der Fähigkeit der Kontrolle und des Schaltens des optischen Weges. Der FSW-1x8-U Gestell-Berg optisches Siwtches kann vom Vorderteil manuell vorgewählt werden oder über RS232 Hafen, Ethernet-Anschluss gesteuert werden und auf bestimmter Frequenz Selbst-gescannt werden. Kraftübertragungssystem im aus optischen Fasern wird Gestell-Berg optisches Siwtches FSW-1x8-U GEZHIS für Mehrkanalfaserüberwachung, multi Lichtquelledetektorauswahl und Wegschutz aus optischen Fasern etc. benutzt. Außerdem wird Gestell-Berg optisches Siwtches FSW-1x8-U GEZHIS auch Testsystem im aus optischen Fasern für Glasfaser und seinen Teiltest, Außenkabeltest und Sensor-Überwachungsanlage der Multistelle optische benutzt.

Eigenschaften

Niedrige Einfügungsdämpfung, schnelle Schaltung

Fernverwaltung des Steuer-RS232 und des Ethernet-RJ45
SerialNet, hohe Zuverlässigkeit, hohe Stabilität
Transparentes Getriebesignal. Hohe Stabilität und Zuverlässigkeit

LED-Anzeigefeld. Sichtanzeige, bequeme Bedienung
Kanal und Zeitabstand des selbstsuchenden Lesens können gegründet werden

Anwendungen

Kabel-Überwachung und Instandhaltungssystem

FITL
Automatisches Maß

Optisches Netz-Fernüberwachung

Spezifikation

Parameter	Einheit	Indikatoren
Einheits-Art		FSW-1x8-U
Wellenlängenbereich	Nanometer	1260~1650nm
Prüfen Sie Wellenlänge	Nanometer	1310/1550 Nanometer
Einfügungsdämpfung	DB	Art. ≤0.8dB, DB Max.≤1.5
Wiederholbarkeit	DB	≤ 0,02
Rückflussdämpfung	DB	≥ 55
Übersprechen	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Optische Energie	mW	≤ 500
Schaltzeit	Frau	Frau ≤10 (Nebenkanal)
Faser-Art	um	9/125
Verbindungsstück		FC/APC
Überwachungs-Hafen		RJ45 U. RS-232
Arbeitsfähigkeits-Spg.Versorgungsteil (Stecker-artig)	V	Wechselstrom: 100~ 240 (50/60Hz)
Leistungsaufnahme	W	< 10
Betriebstemperatur	℃	-10 | 60
Größe	Millimeter	1U: 483 x 230 x 45

Niedrige LWL-Schalter Ausrüstung FSW-1X8-U des Einfügungsdämpfungs-Gestell-1×N (N≤16)

Zu erklären Platte:

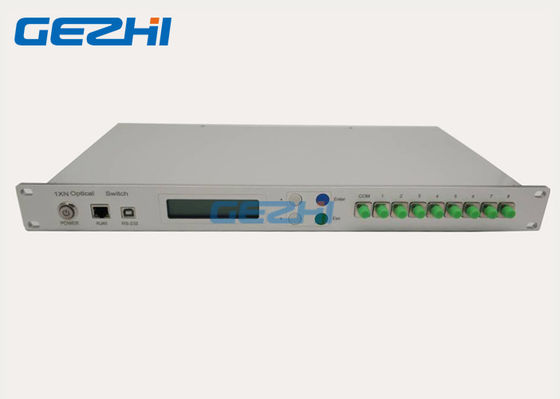

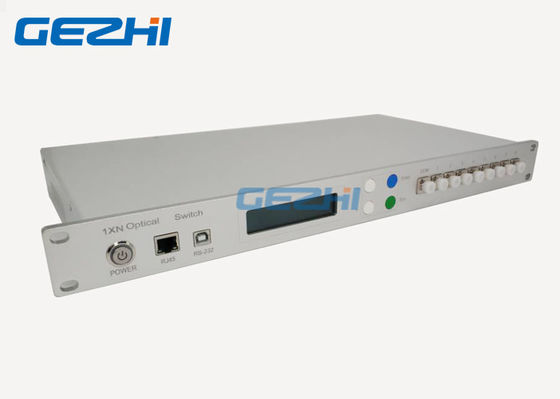

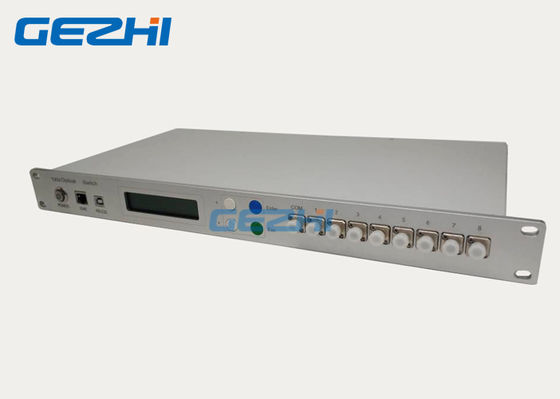

Vorderteil

◆Power: Hauptschalter der Stromversorgung

◆RJ45: Kommunikationsnetzmanagementschnittstelle;

◆RS-232: Serielle Schnittstelle Rs-; SerienRS232 kommunikationsschnittstelle;

◆LCD: Geräte, die Informationen direkt anzeigen;

◆▲: Schlüssel, zum hochzuschieben; ▼: Schlüssel, zum sich nach unten zu bewegen; Kommen Sie herein: Zu bestimmen Schlüssel;

ESC: Zu annullieren Schlüssel;

◆com, 1~8: Faserschnittstelle;

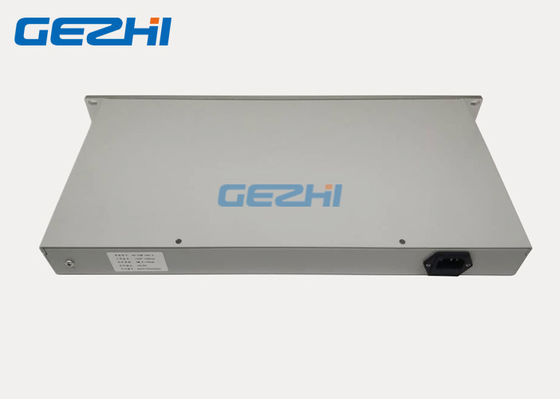

Rückplatte

◆AC: 100~240V: Netzanschlusskabelschnittstelle;
