| Brand Name: | GEZHI or OEM |
| Modellnummer: | FSW-1x16R |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeitstage |
| Payment Terms: | T/T, Western Union |

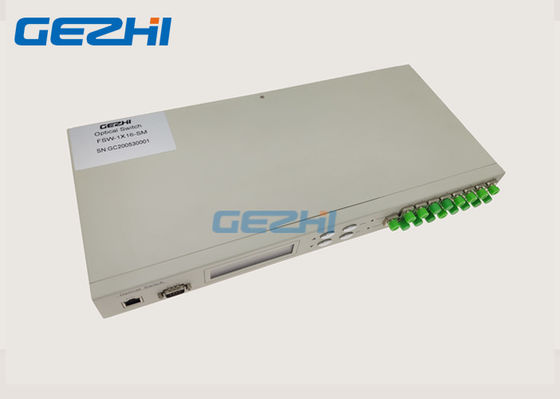

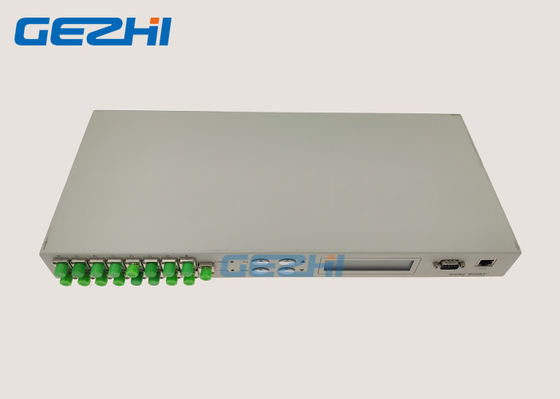

Benchtop/programmierbare Ausrüstung LWL-Schalter Fahrgestelle 1x16 des Gestell-Bergs
GEZHI Benchtop/programmierbare Ausrüstung LWL-Schalter Fahrgestelle 1x16 des Gestell-Bergs bis zu 16port mit schneller Schaltzeit, hoher Qualität und niedriger Einfügungsdämpfung. Diese programmierbare Ausrüstung LWL-Schalter Fahrgestelle 1x16 Bergs Benchtop/des Gestells ist ein Funktionsgerät, das, den optischen Weg steuernd und schaltend. Seine Dose gesteuert über den Hafen RS232, Ethernet-Anschluss und Auto gescannt auf bestimmter Frequenz oder vom Vorderteil manuell vorgewählt. Im Optikfaserkraftübertragungssystem wird sie für die optische Wegkontrolle, LAN, Lichtquelle/den Detektor, der ändert und die Änderung des Ethernets etc. schützt verwendet. Testsystem im aus optischen Fasern wird sie für und Gerätprüfung die aus optischen Fasern aus optischen Fasern, Netzprüfung, Freiluftlichtleiterkabelprüfung und Abfragung die aus optischen Fasern verwendet.
Eigenschaften
LED-Anzeigefeld. Sichtanzeige, bequeme Bedienung.
Kanal und Zeitabstand des selbstsuchenden Lesens können gegründet werden.
Fernverwaltung des Steuer-RS232 und Ethernet-
Niedrige Einfügungsdämpfung, schnelle Schaltung
Anwendungen
Systemtest
Spezifikation
| Modell | FSW-1XN (N<16> |
| Arbeitswellenlänge | 1260 | 1650nm |
| Prüfungswellenlänge | 1310nm, 1550 Nanometer |
| Einfügungsdämpfung | ≤1.2dB |
| Sich wiederholend | DB ≤±0.02 |
| Rückflussdämpfung | ≥50dB |
| Übersprechen | ≥55dB |
| WDL | ≤0.25 |
| PDL | ≤0.05 |
| Schalten Sie Zeiten | ≤ 10ms (angrenzende Kanäle) |
| Art aus optischen Fasern | Inspektion (9/125um) |
| Verbindungsstückart | FC/APC |
| Überwachen Sie Hafen | RJ45, RS-232 |
| Stromversorgung | Wechselstrom: 85 | 264 V (50/60Hz) |
| Operationstemperatur | -20 | + 70℃ |
| Lagertemperatur | -40 | + 85°C |
| Fallart | 19' 1U (483×200×44mm) |

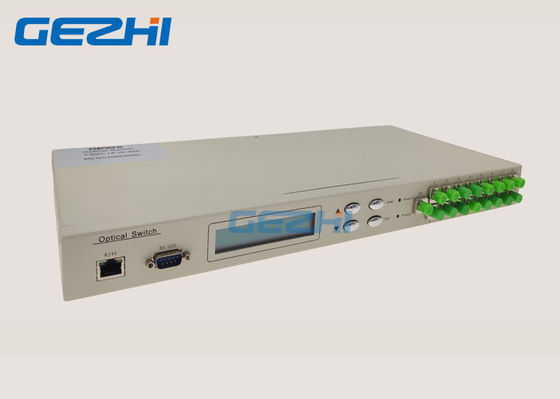

Zu erklären Platte:
(1), RJ45-Port für Ethernet, RS-232-Serial Hafen: Hafen für die Überwachung.
(2), optische Häfen: COM-Inputhafen, 1, 2, 3,4 zeigen einzelnes Fach an.
(3), LCD-Anzeigen-Schirm: Ausstellung für die Adresse der Ausrüstung, des gegenwärtigen Kanals und der verwandten Information.
(4), ▲--Up; ▼--Down; Eingeben-bestätigen Sie; ESC-Löschen.

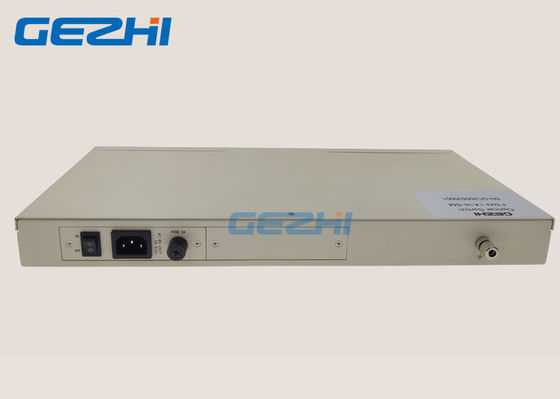

Rückplatte
(1), Energie: Anzeichen für Arbeitsfähigkeitsspg.versorgungsteil. (Einzelne Energie oder Doppelenergie verfügbar)
Internes helles Weg-Diagramm
Diagramm des inneren Strahlengangs für Schalter der Glasfaser-1xN
Kommunikationsschnittstelle
(1), RS-232
Wenn es an den Computer angeschlossen wird, sollte das crosswire der seriellen Schnittstelle DB9 beider Enden angewandt sein. Es bedeutet, dass #2, Kabel #3 beider Enden angeschlossen werden sollte kreuzte, sollte Kabel #5 das Berühren sein verbunden, und der Rest könnte ausgelassen werden.
(2), RJ45
Wenn Sie an den Computer durch Schalter, durch Linien angeschlossen werden, sollte angewandt sein. (Der genaue Auftrag ist 1 orange Weiß, 2 Orange, 3 grünes Weiß, 4 Blau, Braun 5 blaues Weiß, 6 Grün, 7 braunes Weiß, 8.)
Wenn es direkt an den Computer angeschlossen wird, sollte crosswire angewandt sein. (Ein Ende ist 1 orange Weiß, 2 Orange, 3 grünes Weiß, 4 Blau, 5 blaues Weiß, 6 Grün, 7 braunes Weiß, Braun 8. Ein anderes Ende ist 1 grünes Weiß, 2 Grün, 3 orange Weiß, 4 Blau, Braun 5 blaues Weiß, 6 - Orange, 7 - braunes Weiß, 8.)
