| Brand Name: | GEZHI or OEM |
| Modellnummer: | 32CH-AAWG-S |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Bidirektionales athermales Modul DWDM Mux AWG-Lehre32ch oder einzelne Faser Demux
Gezhis ist bidirektionales athermales Modul DWDM Mux oder Demux AWG-Lehre32ch ein dämpfungsärmes, und allein stehendes passives optisches Modul mit hoher Dichte. Es basiert auf dem athermalen gekleideten Wellenleiter, der mit Gaußscher monolithischer Technologie zerreibt. Das bidirektionale athermale Modul AWG-Lehre32ch bietet ein ultra verlustarmes an (maximal: 3.5dB) und hohe Kanalisolierung Verdrahtungshandbuch-Lösung für Metrozugang und Rechenzentrumanwendungen. diese bidirektionale athermale Modulleichtigkeit AWG-Lehre32ch der Faserbehandlung, der langfristigen Zuverlässigkeit und der ausgezeichneten Kanalisolierung in einem 1U 19" Rackmount. Das bidirektionale athermale Modul eingebautes Mux AWG-Lehre32ch in einer Einheit, arbeitend an einzelnen Netzfasern
Eigenschaften
Hohe Kanal-Isolierung
Keine Energie erfordert
Niedrige Einfügungsdämpfung Ultral
Standalong 19" 1U Rackmount
Anwendungen
Selektive Wegewahl der Wellenlänge
Metro und Fernnetze
Verdrahtungshandbuch-Getriebe
Optische Signalaufbereitung
Spezifikation
| Parameter | Bedingungen | Spezifikationen | Einheiten | ||
| Min. | Maximum. | ||||
| Betriebstemperatur | Funktionieren | -5 | 65 | OC | |
| Betriebsfeuchtigkeit | Funktionieren | 5 | 95 | %RH | |
| Lagertemperatur | Non_Operating | -40 | +85 | OC | |
| Speicherfeuchtigkeit | Non_Operating | 5 | 95 | %RH | |
| OPTISCHE SPEZIFIKATION | AWG-LEHRE GAUSSSCHES AAWG | ||||
| Parameter | Bedingung | Spezifikt. | Einheiten | ||
| Minute | Art | Maximal | |||
| Zahl von Kanälen | 1-1×32 | ||||
| Zahl-Kanalabstand | 100GHz | 100 | Gigahertz | ||
| Cha. Mittelwellenlänge | IFU-Frequenz. | C – Band | Nanometer | ||
| Klarer Kanaldurchlassbereich | ±0.1 | Nanometer | |||
| OPTISCHE SPEZIFIKATIONEN | |||||
| Parameter | Bedingung | Spezifikt. | Einheiten | ||
| Minute | Art | Maximal | |||
| Wellenlängen-Stabilität | Maximale Reichweite des Wellenlängenfehlers aller Kanäle und Temperaturen in der durchschnittlichen Polarisation. | ±0.05 | Nanometer | ||
| -1 DB-Kanal-Bandbreite DBs -1 | Bandbreite des klaren Kanals definiert durch Durchlassbereichform. Für jeden Kanal | 0,24 | Nanometer | ||
| -3 DB-Kanal-Bandbreite DBs -3 | Bandbreite des klaren Kanals definiert durch Durchlassbereichform. Für jeden Kanal | 0,43 | Nanometer | ||
| Optische Einfügungsdämpfung an IFU-Gitter | Definiert als das minimale Getriebe an IFU-Wellenlänge für alle Kanäle. Für jeden Kanal bei allen Temperaturen und bei Polarisationen. | 3,2 | 3,5 | DB | |
| Nebenkanalisolierung | Einfügungsdämpfungsunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes der angrenzenden Kanäle. | 30 | DB | ||
| Nicht-angrenzend, Kanal-Isolierung | Einfügungsdämpfungsunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes der nonadjacent Kanäle. | 40 | DB | ||
| Gesamtkanal-Isolierung |
Kumulativer Einfügungsdämpfungstotalunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes von allen weiteren Kanälen einschließlich angrenzende Kanäle. |
33 | DB | ||
| Einfügungsdämpfungs-Einheitlichkeit | Maximale Reichweite der Einfügungsdämpfungsveränderung innerhalb IFU über allen Kanälen, Polarisationen und Temperaturen. | 0,8 | 1,0 | DB | |
| Einfügungsdämpfungs-Kräuselung |
Irgendwelche Maxima und irgendein Minimum optischer Verlust herüber IFU versehen, ausschließlich der Grenzpunkte, für jeden Kanal an jedem Hafen mit einem Band |
0,4 | 0,5 | DB | |
| Richtdämpfung | Verhältnis der reflektierten Energie aus irgendeinem Kanal heraus (anders als Kanal n) zur Energie herein vom Inputkanal n | 50 | DB | ||
| Optische Rückflussdämpfung | Input- u. Ausgabebausteine | 40 | DB | ||
| Abhängiger Verlust PDLPolarization im klarer Kanal-Band | Wert im schlimmsten Fall gemessen in IFU-Band | 0,3 | 0,5 | DB | |
| Polarisations-Modus-Streuung | 0,5 | ps | |||
| Maximale optische Energie | 23 | dBm | |||
| MUXDEMUX-Input/Output Überwachungsstrecke | -35 | +23 | dBm | ||
Einrichtungs-Informationen
| AWG-Lehre | X | XX | X | XX | X | XX |
| Kanalabstand | Zahl von Kanälen | Konfiguration | 1. Kanal | Paket-Art | In-/Outverbindungsstück | |
| 1=100GHz |
32=32Channel Kanal 40=40 Kanal 44=44 Kanal 48=48
|
S=Single-Faser D=Dual-Faser |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19“ 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |

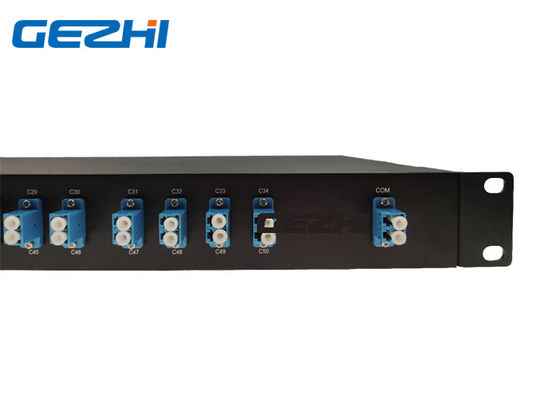

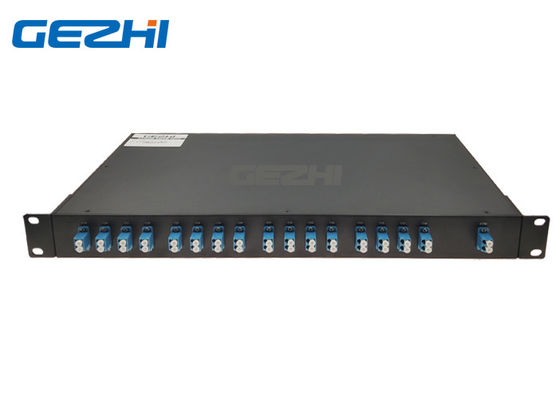

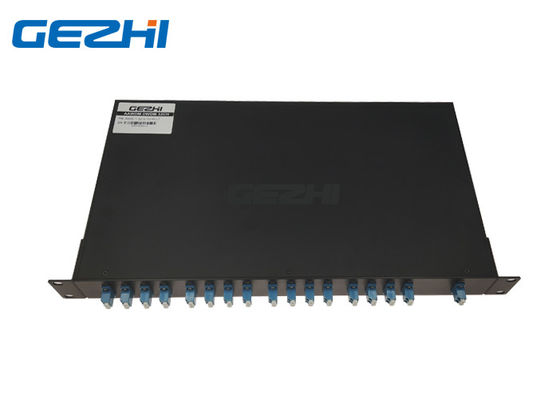

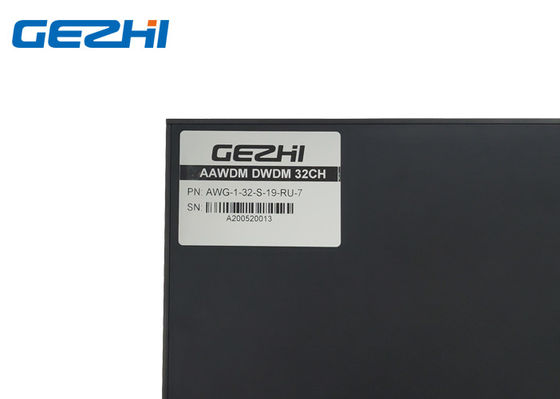

Modul-Paket 32CH AAWG
Bidirektionales Modul-einzelne Faser 32CH AAWG
|
|
