| Brand Name: | GEZHI or OEM |
| Modellnummer: | 32CH-AAWG-D |
| MOQ: | 1PC |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Mehrfachkoppler-und des Demultiplexer-zwei Faser des Kanal-1x32 Glas-AAWG DWDM

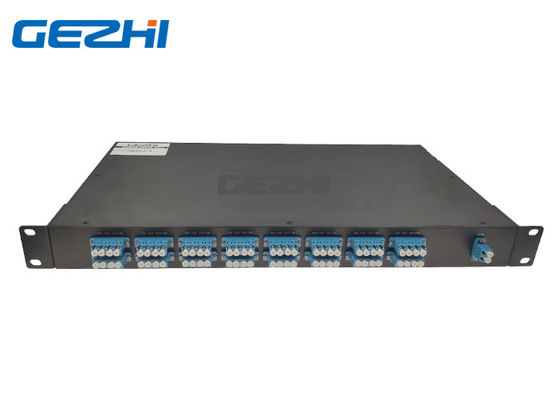

Gezhis 1x32-Kanal optisches AAWG DWDM ist ein, dämpfungsärmes und allein stehendes passives optisches Modul mit hoher Dichte. Er basiert auf athermaler AWG-Lehre mit Gaußscher monolithischer Technologie. Der Mehrfachkoppler und der Demultiplexer des Kanal-1x32 optische AAWG DWDM bietet ein ultra verlustarmes an (maximal: 3.5dB) und hohe Kanalisolierung Verdrahtungshandbuch-Lösung für Metrozugang und Rechenzentrumanwendungen. diese Leichtigkeit des Kanals 1x32 optische AAWG DWDM der Faserbehandlung, der langfristigen Zuverlässigkeit und der ausgezeichneten Kanalisolierung in einem 1U 19" Rackmount, das das ideale Gerät für die Systeme ist, die überlegene Leistung, niedrige Kosten und hohe Kanalzählungen erfordern. Das AAWG Moudle eingebautes Mux + Demux in einer Einheit, arbeitend an zwei Netzfasern
Eigenschaften
Hohe Kanal-Isolierung
Vollständig passiv
Niedrige Einfügungsdämpfung
Standalong 19" 1U Rackmount
Anwendungen
Selektive Wegewahl der Wellenlänge
Verdrahtungshandbuch basierte ADM
Metro und Fernnetze
Optische Signalaufbereitung
Verdrahtungshandbuch-Getriebe
Einrichtungs-Informationen
| AWG-Lehre | X | XX | X | XX | X | XX |
| Kanalabstand | Zahl von Kanälen | Konfiguration | 1. Kanal | Paket-Art | In-/Outverbindungsstück | |
| 1=100GHz |
32=32Channel Kanal 40=40 Kanal 44=44 Kanal 48=48
|
S=Single-Faser D=Dual-Faser |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19“ 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
Spezifikation
| Parameter | Bedingungen | Spezifikationen | Einheiten | ||
| Min. | Maximum. | ||||
| Betriebstemperatur | Funktionieren | -5 | 65 | OC | |
| Betriebsfeuchtigkeit | Funktionieren | 5 | 95 | %RH | |
| Lagertemperatur | Non_Operating | -40 | +85 | OC | |
| Speicherfeuchtigkeit | Non_Operating | 5 | 95 | %RH | |
| OPTISCHE SPEZIFIKATION | AWG-LEHRE GAUSSSCHES AAWG | ||||
| Parameter | Bedingung | Spezifikt. | Einheiten | ||
| Minute | Art | Maximal | |||
| Zahl von Kanälen | 2-1×32 | ||||
| Zahl-Kanalabstand | 100GHz | 100 | Gigahertz | ||
| Cha. Mittelwellenlänge | IFU-Frequenz. | C – Band | Nanometer | ||
| Klarer Kanaldurchlassbereich | ±0.1 | Nanometer | |||
| OPTISCHE SPEZIFIKATIONEN | |||||
| Parameter | Bedingung | Spezifikt. | Einheiten | ||
| Minute | Art | Maximal | |||
| Wellenlängen-Stabilität | Maximale Reichweite des Wellenlängenfehlers aller Kanäle und Temperaturen in der durchschnittlichen Polarisation. | ±0.05 | Nanometer | ||
| -1 DB-Kanal-Bandbreite DBs -1 | Bandbreite des klaren Kanals definiert durch Durchlassbereichform. Für jeden Kanal | 0,24 | Nanometer | ||
| -3 DB-Kanal-Bandbreite DBs -3 | Bandbreite des klaren Kanals definiert durch Durchlassbereichform. Für jeden Kanal | 0,43 | Nanometer | ||
| Optische Einfügungsdämpfung an IFU-Gitter | Definiert als das minimale Getriebe an IFU-Wellenlänge für alle Kanäle. Für jeden Kanal bei allen Temperaturen und bei Polarisationen. | 3,2 | 3,5 | DB | |
| Nebenkanalisolierung | Einfügungsdämpfungsunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes der angrenzenden Kanäle. | 30 | DB | ||
| Nicht-angrenzend, Kanal-Isolierung | Einfügungsdämpfungsunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes der nonadjacent Kanäle. | 40 | DB | ||
| Gesamtkanal-Isolierung |
Kumulativer Einfügungsdämpfungstotalunterschied vom Mittelgetriebe an der IFU-Gitterwellenlänge zur höchsten Energie, alle Polarisationen, innerhalb des IFU-Bandes von allen weiteren Kanälen einschließlich angrenzende Kanäle. |
33 | DB | ||
| Einfügungsdämpfungs-Einheitlichkeit | Maximale Reichweite der Einfügungsdämpfungsveränderung innerhalb IFU über allen Kanälen, Polarisationen und Temperaturen. | 0,8 | 1,0 | DB | |
| Einfügungsdämpfungs-Kräuselung |
Irgendwelche Maxima und irgendein Minimum optischer Verlust herüber IFU versehen, ausschließlich der Grenzpunkte, für jeden Kanal an jedem Hafen mit einem Band |
0,4 | 0,5 | DB | |
| Richtdämpfung | Verhältnis der reflektierten Energie aus irgendeinem Kanal heraus (anders als Kanal n) zur Energie herein vom Inputkanal n | 50 | DB | ||
| Optische Rückflussdämpfung | Input- u. Ausgabebausteine | 40 | DB | ||
| Abhängiger Verlust PDLPolarization im klarer Kanal-Band | Wert im schlimmsten Fall gemessen in IFU-Band | 0,3 | 0,5 | DB | |
| Polarisations-Modus-Streuung | 0,5 | ps | |||
| Maximale optische Energie | 23 | dBm | |||
| MUXDEMUX-Input/Output Überwachungsstrecke | -35 | +23 | dBm | ||
Modul-Doppelfaser 32CH AAWG
|
|
