Glasfaser-Schalter Inspektions-1x32

Name: Glasfaser-Schalter Inspektions-1x32
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Schalter der Glasfaser-1x32
Price: 360.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	Schalter der Glasfaser-1x32
MOQ:	1PC
Preis:	Verhandlungsfähig
Delivery Time:	2-7 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE RoHS ISO9001

Produkt-Name:

Schalter der Glasfaser-1x32

Wellenlänge:

1310&1550nm

Schnittstelle:

TTL

Optische Energie:

500mW

Verbindungsstück:

FC-/APCgrün

Anwendung:

Ring-Netz

Verpackung Informationen:

2pcs in einem Schaum mit Plastikkasten

Versorgungsmaterial-Fähigkeit:

60000pcs pro Monat

Hervorheben:

optisches Modul der Faser-1x32

LWL-Schalter der Faser-1550nm

optische Ausrüstung der Faser-500mW

Beschreibung des Produkts

TTL-Schnittstelle aus optischen Fasern 1310/1550nm FC/PC Lastschalter Inspektion 1x32

GEZHI 1x32 Schalter Inspektion aus optischen Fasern ist eine Art helle Wegregeleinrichtung. Er kann Mehrkanalhelle Wegoptikschaltung der faser verwirklichen. Der Schalter 1x32 aus optischen Fasern ist modularisierter Entwurf mit selbstprüfender Funktion des Antriebsstromkreis-Zusammenbruches. Er wird für multi Lichtquelle-/Detektorauswahl, Mehrkanalfaserüberwachung und Wegschutz aus optischen Fasern usw. im Kraftübertragungssystem aus optischen Fasern verwendet. Außerdem wird er auch Testsystem im aus optischen Fasern für Außenkabeltestglasfaser und in Verbindung stehende Teilsensor-Überwachungsanlage des tests und der Multistelle optische verwendet.

GEZHI kann Rackmount LWL-Schalter 1x32 2x32 auch liefern, selbstverständlich ist kundengebundener LWL-Schalter verfügbar.

Eigenschaften

Dämpfungsärme und hohe Zuverlässigkeit

Parallelschnittstelle (TTL)

Modularisierter Entwurf

Antriebs-Stromkreis-Zusammenbruch-selbstprüfende Funktion

Epoxid-frei auf Strahlengang

Anwendungen

Ring Network

Prüfung der Faser, optische Komponente
Fernüberwachung im optischen Netz

Spezifikation

Parameter	Parameterinhalte
Modell	OSW-1X32
Einfügungsdämpfung	DB ≤0.8
Wellenlängenbereich	1260~1650 Nanometer
Test-Wellenlänge	1310/1550 Nanometer
Faser-Art	Inspektion, 9/125um (SMF-28)
Rückflussdämpfung	DB ≥50
Übersprechen	≥ 70 DB
PDL	DB ≤0.05
WDL	DB ≤0.25
TDL	DB ≤0.25
Wiederholbarkeit	DB ≤0.02
Lebenszeit	> 107
Schaltzeit	Frau ≤8 (Nebenkanal)
Optikenergie	≤500 mW
Verbindungsstück	FC/PC
Steuermodus	TTL
Arbeitsfähigkeits-Spg.Versorgungsteil	5V/500 MA
Produkt Sze	135 x 64 x 46
Betriebstemperatur	-20 ℃ zu ℃ +70
Betriebstemperatur	-40 ℃ zu ℃ +85

Anmerkung: 1. ist Kundenbezogenheit verfügbar.

Pin Specifications

Männliches Verbindungsstück DB-15
Pin No.	I / O	Signal	Beschreibung
2	Input	D0	D0~ D5 ist Kanalansteuerung Bit0~Bit5, D0 ist niedrig, D5 ist hoch
3	Input	D1
4	Input	D2
5	Input	D3
6	Input	D4
11	Input	ZURÜCKSTELLEN	TTL, niedriges Zurückstellen, zum 0 zu lenken. Hohe Stufe bedeutet, dass Kanalansteuerungsstückchen effektiv sind.
7	Heraus	BEREIT	TTL, bereit (High=Not bereit, Low=Ready)
8	Heraus	FEHLER	TTL, Fehler ODER Ausfall, (Fehler High=Error, Low=No)
1,9	Energie	Boden	Boden
12	Energie	VCC1	5.0±5% VDC Leistungsstärke-Spg.Versorgungsteil (maximale 500mA)
15	Energie	VCC2	5.0±5% VDC Stromkreis-Stromversorgung (maximale 50mA)
4,6,7,8,10,13,14	NC	NC	freie Stelle

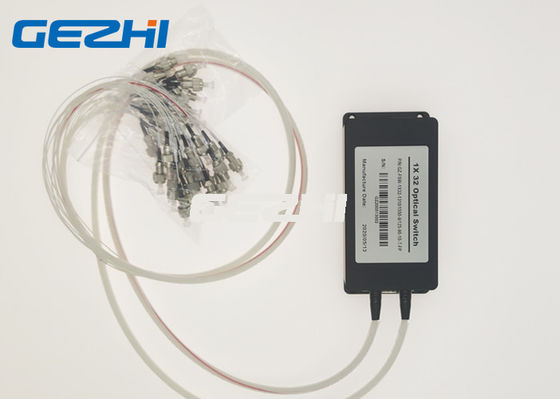

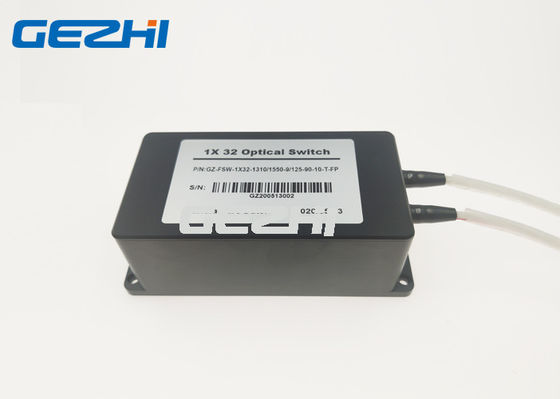

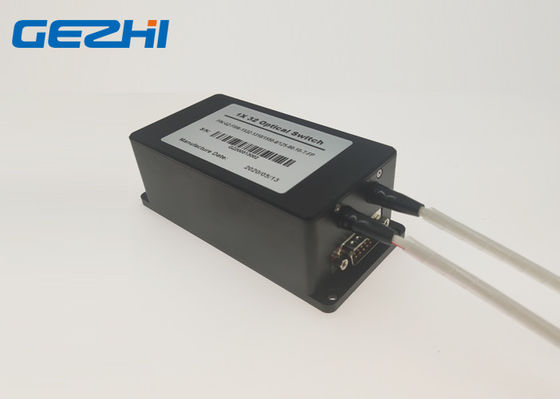

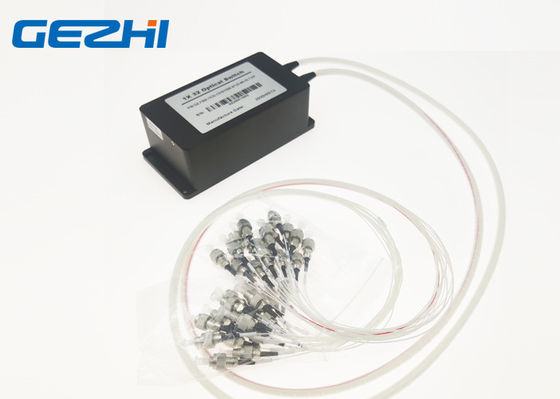

LWL-Schalter 1x32 Bild

Glasfaser-Schalter Inspektions-1x32 0
