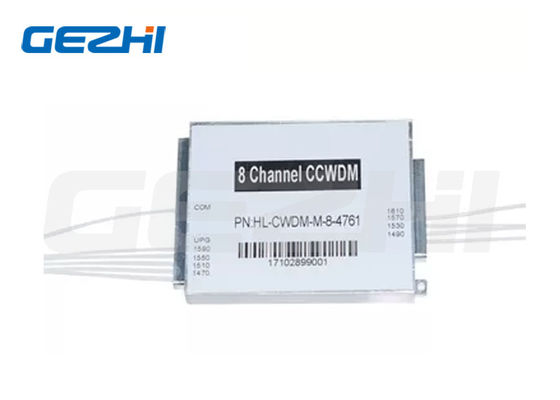

8 Kanal Mini Kleines CWDM Mux Demux Modul mit ultra-niedrigem Einsetzverlust und kompakten Design

Name: 8 Kanal Mini Kleines CWDM Mux Demux Modul mit ultra-niedrigem Einsetzverlust und kompakten Design
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-CCWDM
Price: 58.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	GZ-CCWDM
MOQ:	1pc
Preis:	US$48-US$68
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Wellenlänge:

1260 nm bis 1610 nm

Produktname:

CCWDM-Modul

Kanalabstand:

20 nm

Rückflussverlust:

> DB 45

Betriebstemperatur:

-5°C bis +75°C

Einfügedämpfung:

< 1,8 DB

Kanalnummer:

8 Kanal

Kundenorientiert:

Verpackung Informationen:

Papierkiste

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

cwdm-Filter, optischer Multimultimultimultiplikator

Beschreibung des Produkts

8-Kanal Mini Small CWDM Mux Demux Modul

Kompakter Coarse Wavelength Division Multiplexer (CCWDM) mit kleinem Formfaktor, extrem geringem Verlust und hoher Kanalisolation für zuverlässige Glasfasernetzwerke.

Produktübersicht

Der Gezhi Low Loss Compact Coarse Wavelength Division Multiplexer (CCWDM) basiert auf Dünnschichtfilter- und Mikrooptiktechnologie. Dieses Produkt zeichnet sich durch einen kleinen Formfaktor, extrem geringe Verluste und hohe Kanalisolation mit bleifreier Verpackung für hohe Zuverlässigkeit aus.

Anwendungen

CWDM-Systeme
PON-Netzwerke
CATV-Verbindungen
WDM-Netzwerke

Hauptmerkmale

Extrem geringe Einfügedämpfung
Hohe Isolationsleistung
Geringer polarisationsabhängiger Verlust (PDL)
Kompaktes Design
Hervorragende Kanal-zu-Kanal-Gleichmäßigkeit
Montageoptionen: 191μ Racks oder ABS-Box
Breiter Betriebswellenbereich: 1260 nm bis 1620 nm
Breiter Betriebstemperaturbereich: -40℃ bis 85℃
Hohe Zuverlässigkeit und Stabilität

Technische Spezifikationen

Beschreibung	Einheit	Min	Typisch	Max
Optionaler Kanalverlust	dB		1,0	1,5
Passbandbreite	nm	13	15
Flachheit	dB		0,3	0,5
Benachbarte Kanalisolation	dB	30	35
Nicht-benachbarte Kanalisolation	dB	35	40
Direktivität	dB	50
PDL	dB			0,2
PMD	ps			0,2
Max. Leistung	mW	300
Einfügedämpfung des Durchlasskanals (P)	dB		1,0	1,5
Einfügedämpfung des Durchlasskanals (A)	dB	1,5	2,5
Kanalwellenlänge	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (benutzerdefinierte Auswahl verfügbar: beliebige 4 Kanäle zwischen 1260-1625 nm)
Betriebstemperatur	°C	-10 bis +70
Lagertemperatur	°C	-40 bis +85
Abmessungen des Gehäuses	mm	44(L) * 28(B) * 6(H)

Hinweis: Spezifikationen werden ohne Stecker angegeben. Fügen Sie pro Stecker einen zusätzlichen Verlust von 0,2 dB hinzu.

Bestellinformationen

Konfiguration	Kanäle	1. Kanal	Fasertyp	Faserlänge	Steckertyp
M=Mux D=Demux O=OADM	02=2 Kanäle 08=8 Kanäle 16=16 Kanäle 18=18 Kanäle N=N Kanäle	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS=Spezial	1=Bare Fiber 2=900μm Loose Tube 3=2mm Kabel 4=3mm Kabel	1=1m 2=2m S=Spezifizieren	0=Keine 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
