| Brand Name: | GEZHI or OEM |
| Modellnummer: | 24F MPO (Frauen) - MPO (Frauen) 3,0 mm Kabel |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

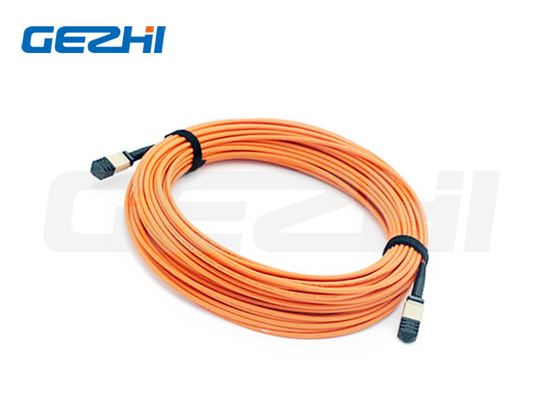

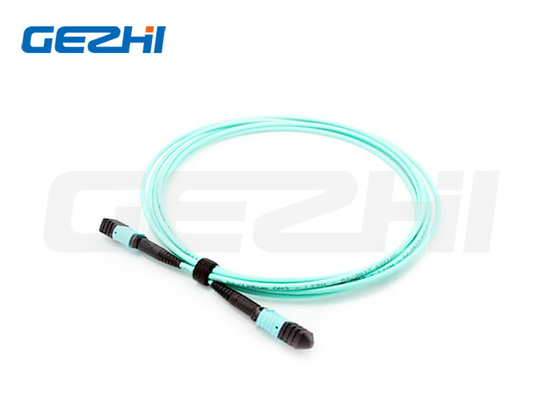

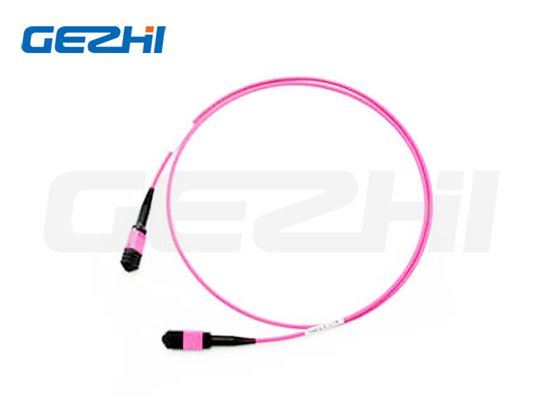

12F MPO (Frauen) - MPO (Frauen) 3,0 mm LSZH Fiber Patch Kabel / Stammkabel
Beschreibung des Produkts
Das MPO Single Mode Elite Trunk Cable arbeitet bei 1310/1550nm. Es wird verwendet, um Glasfasertransceiver, MPO-Kassetten und Faseradapter-Panels usw. zu verbinden.Erhöhung der Flexibilität im Netzwerk und Erleichterung von Umzügen, ergänzt und ändert sich für zukünftige Anforderungen von Rechenzentren.
Anwendung
1.Optical System Access Netzwerk.
2.Architekturen mit hoher Dichte.
3.Datenkommunikationsnetzwerk.
4.Speicherbereich Netzwerkfaserkanal.
Eigenschaften
1.MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
2.Entworfen für Anwendungen mit geringem Verlust und Standardverlust SM und MM
3.Ruggedized rundes Kabel, ovale Kabel und nackte Band-Optionen zur Verfügung
4.Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
5.Niedriger Einsatzverlust, hoher Rücklaufverlust
6Wirtschaftliche Lösung für die Massenvernichtung von Fasern
7.Gute Wiederholbarkeit und Austauschbarkeit
Spezifikation
| Spezifikationen. | Einzelmodus (APC 8-Grad poliert) | Multimode (PC Flachpolster) |
|
Einfügungsverlust (MPO) (IEC 61300-3-34) |
Standardverlust: ≤ 0,75 dB (max), ≤ 0,35 dB (typisch) Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch) |
Standardverlust: ≤ 0,6 dB (max), ≤ 0,35 dB (typisch) Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch) |
| Rückkehrverlust ((MPO) | ≥ 60 dB ((8 Grad Polieren) | ≥ 25 dB |
| Haltbarkeit | < 0,3 dBTypische Veränderung, 200 Paarungen | |
| Austauschbarkeit | ≤ 0,2 dB | |
| Zugfestigkeit | > 70N | |
| Betriebstemperatur | -40 bis + 85°C | |
MPO-Produkte
| Verbindungsstück | Referenzen | Details zur Wohnung |
| MPO Einzelmodus | IEC 61754-7 |

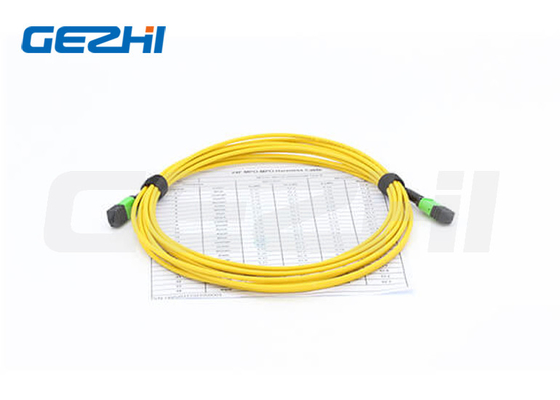

SM APC: Grüne Steckverbinder+schwarzer Koffer (Standardverlust-MPO) SM APC: Gelbe Steckverbinder+schwarzer Koffer (Super Low Loss MPO) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MPO) OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MPO) OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Stiefel (Standardverlust MPO) |
· entspricht der IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5)
· Strukturierte Verkabelung nach TIA-568-C
· 10G-Fiberkanal-konform
· 40G und 100G IEEE 802.3
| Faserzahl | OD (mm) |
Mindestzulassung Zugfestigkeit (N) |
Mindestzulassung Vernichtungslast ((N/100 mm) |
Mindestbiegung Radius ((MM) |
| 24 | 3.0±0.15 |
Kurzfristige: 180; Langfristige: 90 |
Kurzfristige: 500; Langfristige: 150 |
Statik: 10D Dynamisch: 20D |
MPO-Endseite 3D-Interferenzindex
| Nummer (IEC-61300-3-30) | Mindestwert | Höchstbetrag | ||
| Radius der Krümmung (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Winkel | X-Winkel | -0,2° | -0,2° | |
| Winkel Y | APC | 70,85° | 80,15° | |
| PC | -0,2° | -0,2° | ||
| Faserhöhe (nm) | 1000 nm | 3500 nm | ||
| Max.DH.Alle Faser: | - 300 nm | 300 nm | ||
| DH.Adj: | - 300 nm | 300 nm | ||
| DH.Ave Faser: | - 300 nm | 300 nm | ||
| Kern Dip: | S.M. | N/A | N/A | |
| MM | - 200 nm | 300 nm | ||
Längentoleranz
| Gesamtlänge ((L)) ((m)) | Längen der Toleranz ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Verfügbarkeit
1.Band- und Bündelkabel verfügbar;
2- Patch-Cord, Schwanz-Kabel-Bündel zur Verfügung.
3.MT-MT Band-Pflaster-Schnur ist erhältlich.
4.MPO Loopback verfügbar
5.HD-Datenzentrumsverbindung.
|
|
