| Brand Name: | GEZHI or OEM |
| Modellnummer: | 12F MPO (Frauen) - MPO (Frauen) 3,0 mm Stammkabel |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

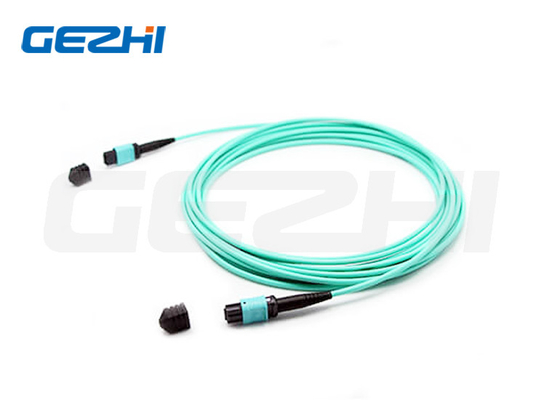

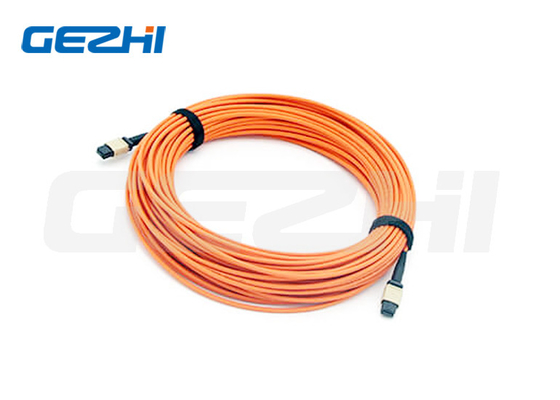

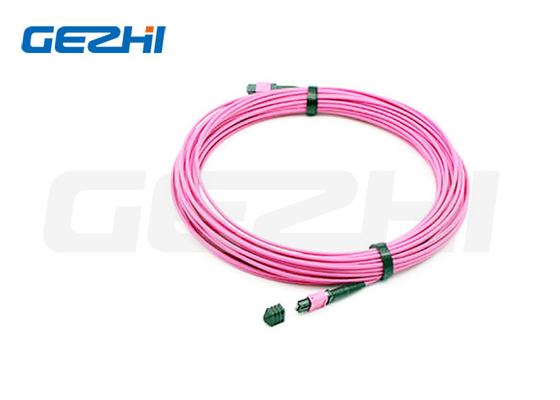

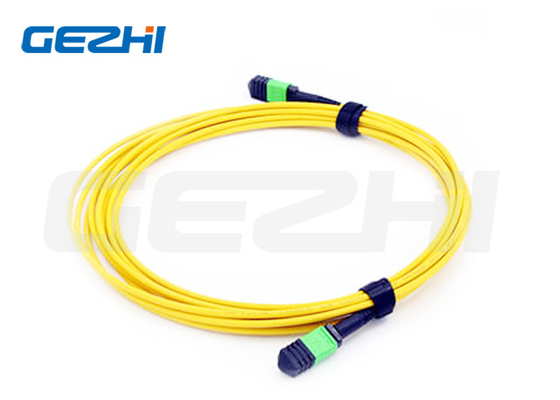

12F MPO (Frauen) - MPO (Frauen) 3,0 mm LSZH Fiber Patch Kabel / Stammkabel
Beschreibung des Produkts
MPO-Patch-Kabel/Stammkabel verbinden MPO-Module als dauerhafte Verbindung.6072,96,144fibers. Unterstützen Geschwindigkeiten von bis zu 10/40/100Gbps für Rechenzentrumslösungen. Sie werden typischerweise zur Vernetzung von Kassetten, Panels oder robusten MPO-Fan-Outs verwendet,und den schnellen Einsatz von Hochdichte-Backbone-Kabeln in Rechenzentren und anderen Hochfaserumgebungen zu erleichternAußerdem bietet MPO auch viel Flexibilität und Bequemlichkeit, sobald Sie den Steckerstil in den Patch-Panels ändern müssen.Installieren Sie nur eine neue Kassette mit dem neuen Stecker-Stil auf der Querverbindung Seite der Patch-Panel.
Eigenschaften
1.Niedriger Einsatzverlust, hoher Rücklaufverlust
2.MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
3Wirtschaftliche Lösung für die Massenvernichtung von Fasern
4.Entworfen für Anwendungen mit geringem Verlust und Standardverlust SM und MM
5.Ruggedized rundes Kabel, ovale Kabel und nackte Band-Optionen zur Verfügung
6.Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
7.Gute Wiederholbarkeit und Austauschbarkeit
Anwendung
1.Datenkommunikationsnetzwerk.
2.Optical System Access Netzwerk.
3.Speicherbereich Netzwerkfaserkanal.
4.Architekturen mit hoher Dichte.
Spezifikation
| Spezifikationen. | Einzelmodus (APC 8-Grad poliert) | Multimode (PC Flachpolster) |
|
Einfügungsverlust (MPO) (IEC 61300-3-34) |
Standardverlust: ≤ 0,75 dB (max), ≤ 0,35 dB (typisch) Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch) |
Standardverlust: ≤ 0,6 dB (max), ≤ 0,35 dB (typisch) Superniedriger Verlust: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch) |
| Rückkehrverlust ((MPO) | ≥ 60 dB ((8 Grad Polieren) | ≥ 25 dB |
| Haltbarkeit | < 0,3 dBTypische Veränderung, 200 Paarungen | |
| Austauschbarkeit | ≤ 0,2 dB | |
| Zugfestigkeit | > 70N | |
| Betriebstemperatur | -40 bis + 85°C | |
MPO-Konnektortypen
| Verbindungsstück | Glasfaserkanal |
| MPO-Frauenanschlüsse | 12 Fasern |
| Anmerkung: Der weibliche Steckverbinder muss mit dem männlichen Steckverbindertyp verbunden sein. | |
MPO-Produkte
| Verbindungsstück | Referenzen | Details zur Wohnung |
| MPO Einzelmodus | IEC 61754-7 |
SM APC: Grüne Steckverbinder+schwarzer Koffer (Standardverlust-MPO) SM APC: Gelbe Steckverbinder+schwarzer Koffer (Super Low Loss MPO) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MPO) OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MPO) OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Stiefel (Standardverlust MPO) |
· entspricht der IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5)
· Strukturierte Verkabelung nach TIA-568-C
· 10G-Fiberkanal-konform
· 40G und 100G IEEE 802.3
| Faserzahl | OD (mm) |
Mindestzulassung Zugfestigkeit (N) |
Mindestzulassung Vernichtungslast ((N/100 mm) |
Mindestbiegung Radius ((MM) |
| 12 | 3.0±0.15 |
Kurzfristige: 180; Langfristige: 90 |
Kurzfristige: 500; Langfristige: 150 |
Statik: 10D Dynamisch: 20D |
MPO-Endseite 3D-Interferenzindex
| Nummer (IEC-61300-3-30) | Mindestwert | Höchstbetrag | ||
| Radius der Krümmung (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 mm | |||
| Winkel | X-Winkel | -0,2° | -0,2° | |
| Winkel Y | APC | 70,85° | 80,15° | |
| PC | -0,2° | -0,2° | ||
| Faserhöhe (nm) | 1000 nm | 3500 nm | ||
| Max.DH.Alle Faser: | - 300 nm | 300 nm | ||
| DH.Adj: | - 300 nm | 300 nm | ||
| DH.Ave Faser: | - 300 nm | 300 nm | ||
| Kern Dip: | S.M. | N/A | N/A | |
| MM | - 200 nm | 300 nm | ||
Zeichnung der Kabel
Längentoleranz
| Gesamtlänge ((L)) ((m)) | Längen der Toleranz ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Vorab beendete MPO-Technologie-Polarität
Verfügbarkeit
1.Band- und Bündelkabel verfügbar;
2- Patch-Cord, Schwanz-Kabel-Bündel zur Verfügung.
3.MT-MT Band-Pflaster-Schnur ist erhältlich.
4.MPO Loopback verfügbar
5.HD-Datenzentrumsverbindung.
|
|
