| Brand Name: | GEZHI or OEM |
| Modellnummer: | 1×N (N≤8) LWL-Schalter |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |
RS232- und Ethernet-Schnittstelle, Rackmount 1×N(N≤8) optischer Schalter
Produktbeschreibung
1X8 optische Schalter für die Rackmontage ermöglichen die automatisierte und wiederholbare Verbindung einer gemeinsamen Faser mit 8 Ausgangs- oder Eingangsfasern.Diese rein optischen Schalter sind bidirektional und können entweder in der 1x8- oder 8x1-Richtung verwendet werden.Im Rack montierte optische Switches können manuell über das Bedienfeld ausgewählt oder über den RS232-Port oder Ethernet-Port gesteuert werden.Dieser Glasfaserschalter ist in jeder 1xN-Größe bis 1x128 erhältlich.
Außer Singlemode 1260–1650 nm (1310/1550) produziert GEZHI Photonics auch 460 nm, 630 nm, 780 nm, 850 nm, 980 nm, 1064 nm oder kundenspezifische optische Schalter.Es sind auch faseroptische Schalter mit großem Durchmesser erhältlich, z. B. 105/125 µm, 400 µm usw.
|
Anwendungen FITL Automatische Messung Fernüberwachung optischer Netzwerke Kabelüberwachungs- und -wartungssystem |
Merkmale Geringe Einfügungsdämpfung und schnelles Schalten SerialNet, hohe Zuverlässigkeit, hohe Stabilität LCD Bildschirm RS232-Steuerung und Ethernet-Fernverwaltung |
Bestellinformationen OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modus | Wellenlänge | Paket | Fasertyp | Faserdurchmesser | Verbinder |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Spezialität |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm 460 nm 780 nm 980 nm S=Angeben |
1HE = 1HE Rackmontage 2U = 2U-Rackmontage 3U = 3U-Rackmontage 4U = 4U-Rackmontage S=Angeben |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Angeben |
Wechselstrom = Einzel 85 ~ 265 V Gleichstrom = einzeln 36–72 V AA = Dual 85 ~ 265 V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Keine FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Angeben |
Technischer Index
| Parameter | Einheit | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Wellenlängenbereich | nm | 1260~1650 oder kundenspezifisch | |||||||
| Wellenlänge testen | nm | 1310/1550 oder individuell | |||||||
| Einfügedämpfung (max.) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| Rückflussdämpfung | dB | SM ≥ 50 | |||||||
| Übersprechen | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Wiederholbarkeit | dB | ≤0,02 | |||||||
| Schaltzeit | MS | ≤10 (Nachbarkanal) | |||||||
| Optische Leistung | mW | ≤500 | |||||||
| Fasertyp | Äh | 9/125 | |||||||
| Verbinder | / | FC, SC, LC, ST, SMA oder kundenspezifisch | |||||||
| Monitor-Port | / | RJ45 & RS232 oder kundenspezifisch | |||||||
| Funktionierendes Netzteil (Steckertyp) | V | Wechselstrom: 220 V (50/60 Hz) oder Gleichstrom: 36 V ~ 72 V | |||||||
| Betriebstemperatur | ℃ | -10~+60 | |||||||
| Lagertemperatur | ℃ | -40~+85 | |||||||
| Abmessungen für die Rackmontage | mm | 1U L483XW230XH44.5 (bis zu 16 Kanäle) kundenspezifische Anpassung möglich. | |||||||
|
2U L483XW230XH89 (bis zu 36 Kanäle) kundenspezifische Anpassung möglich. 2U L483XW350XH89 (bis zu 64 Kanäle) Anpassung möglich. |
|||||||||
| 3U L483XW350XH133.5 (bis zu 128 Kanäle) kundenspezifische Anpassung möglich. | |||||||||
| 4U L483XW350XH178 (bis zu 256 Kanäle) kundenspezifische Anpassung möglich. | |||||||||

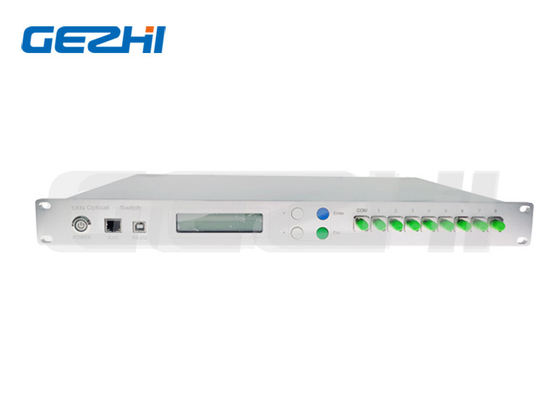

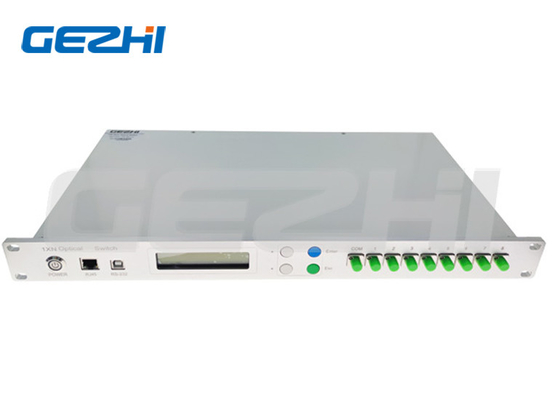

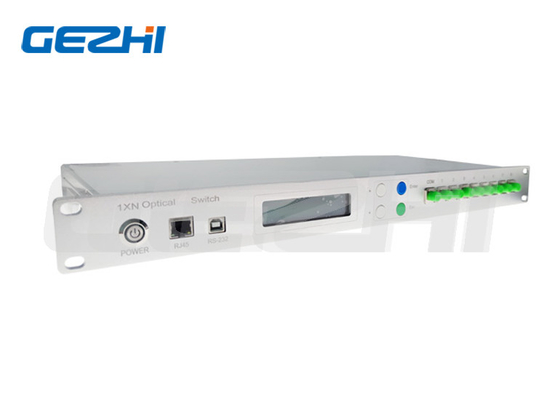

Frontblende

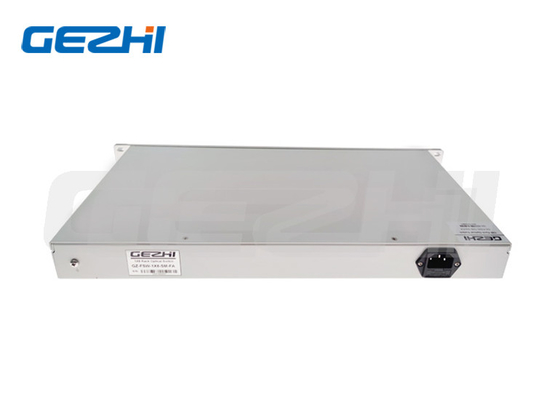

ZurückPanel
|
|
