| Brand Name: | GEZHI or OEM |
| Modellnummer: | Optische Schaltmatrix |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

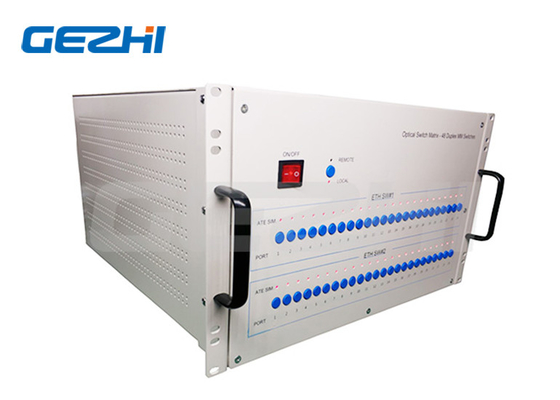

Hocheffiziente 48*2x4 optische Schaltmatrix für automatische Messungen
Beschreibung

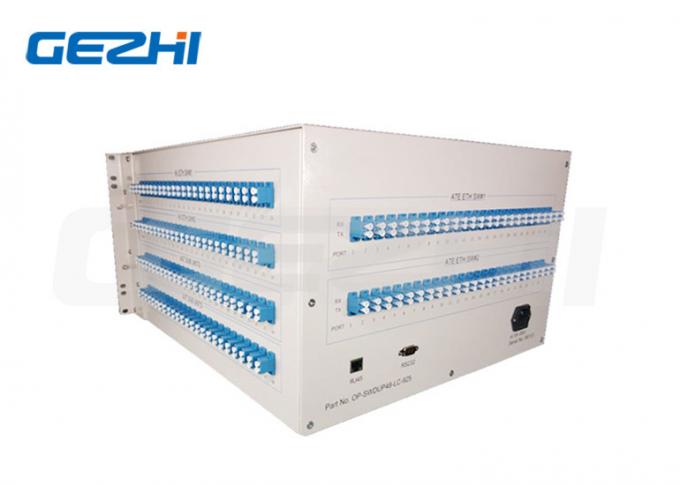

48 Stück 2x4 (D1x2) optische Schalter für Rackmontage
Dieser optische Schalter ist eine Art Lichtweg-Steuergerät.spielt einen Kontrolllichtweg ab und wandelt den Lichtweg um.48-D1X2-U besteht aus 48 Stück 2x4-Synchronschalter-Lichtwegkombinationen aus mechanischen optischen Schaltern, optische Lichtweg-Steuerschalter können über 48 Tasten auf dem Panel gesteuert werden und können auch über den Kurzstrecken-RS-232-Kommunikationsmodus über die serielle Schnittstelle gesteuert werden oder Remote-RJ45-Ethernet-Kommunikation durch Senden eines programmgesteuerten Befehls zur Steuerung des Lichtpfads, Gerätestatus des Lichtpfads durch grünes Licht und rotes Licht zeigt den Lichtpfad an.
Merkmale
SerialNet, hohe Zuverlässigkeit, hohe Stabilität

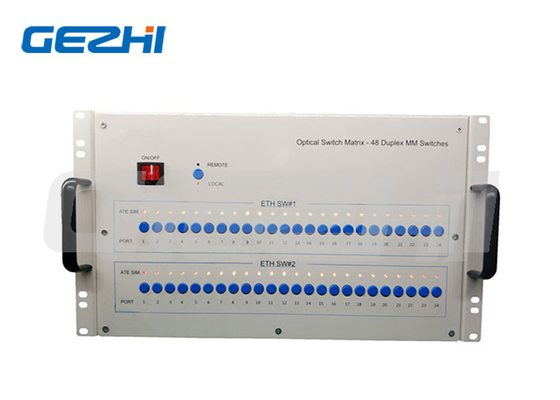

LED-Anzeigefeld.Visuelle Anzeige, komfortable Bedienung
Transparentes Übertragungssignal.Hohe Stabilität und Zuverlässigkeit
Kanal und Zeitintervall der automatischen Suche können eingestellt werden

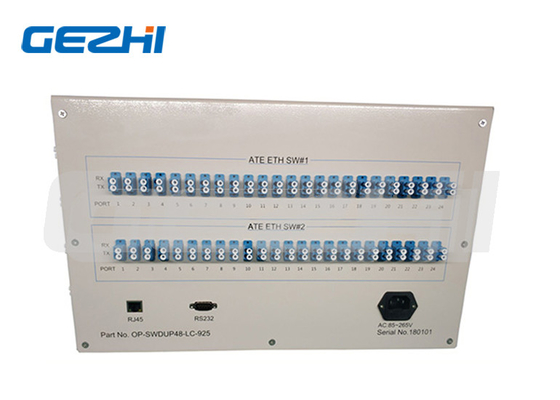

RS232-Steuerung und RJ45-Ethernet-Fernverwaltung
Anwendungen
FITL
Automatische Messung
Optisches Netzwerk-Fernüberwachungs- und Kabelüberwachungs- und Wartungssystem
Technischer Index für optische Matrixschalter
| Parameter | Einheit | 48*2x4 |
| Wellenlängenbereich | nm | 1260~1650 oder kundenspezifisch |
| Wellenlänge testen | nm | 1310/1550 oder individuell |
| Einfügedämpfung (max.) | dB | ≤1,5 |
| Rückflussdämpfung | dB | SM ≥ 50 |
| Übersprechen | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Wiederholbarkeit | dB | ≤0,02 |
| Schaltzeit | MS | ≤10 (Nachbarkanal) |
| Optische Leistung | mW | ≤500 |
| Fasertyp | Äh | 9/125 |
| Verbinder | / | FC, SC, LC, ST, SMA oder kundenspezifisch |
| Monitor-Port | / | RJ45 & RS232 oder kundenspezifisch |
| Funktionierendes Netzteil (Steckertyp) | V | Wechselstrom: 220 V (50/60 Hz) oder Gleichstrom: 36 V ~ 72 V |
| Betriebstemperatur | ℃ | -10~+60 |
| Lagertemperatur | ℃ | -40~+85 |
| Abmessungen für die Rackmontage | mm | 6 HE: 483 x 500 x 267 mm |
Bestellinformationen für optische Matrixschalter OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modus | Wellenlänge | Paket | Fasertyp | Faserdurchmesser | Verbinder |
|
48*2x4 S=Spezialität |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm S=Angeben |
1HE = 1HE Rackmontage 2U = 2U-Rackmontage 3U = 3U-Rackmontage 4U = 4U-Rackmontage S=Angeben |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Angeben |
Wechselstrom = Einzel 85 ~ 265 V Gleichstrom = einzeln 36–72 V AA = Dual 85 ~ 265 V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Keine FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Angeben |
|
|
