Produktdetails:
Zahlung und Versand AGB:
|
Type: | AAWG Module | Use: | FTTX, FTTX |
---|---|---|---|
Product Name: | Athermal AWG Module | Channel Spacing: | 100Ghz |
Number Of Channels: | 40 CH | Filter Shape: | Flat Top/Gaussian |
Operating Temperature: | -5~75 | Input/Output Connector: | FC, SC, LC Optional |
FC, SC, LC Optional Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
Fiber Type: | 900um Loose Tube | ||
Markieren: | Athermales AAWG DWDM,Modul AWG-Lehre100ghz,Athermales AAWG-Modul |

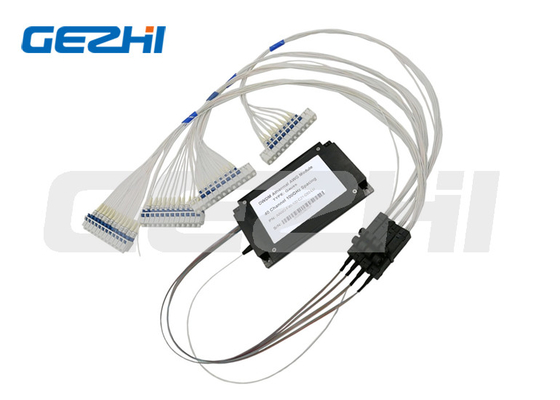

Flach übersteigen Sie,/Gaußsches Modul 40 des Filter-40 des Kanal-AAWG athermales AWG-Lehremodul CH-100GHz
Produkt-Beschreibung
Gezhi-Photonik Gestell-brachte 40 Mehrfachkoppler des Kanals DWDM (Mux) an und Fahrgestelle des Demultiplexers (DeMux) stellen ausgezeichnete Lösung für Infrastruktureinsparungen vom Ansammeln von 40 verschiedenen Wellenlängen auf eine einzelne Faser zur Verfügung. Diese Produkte 1U sind das transparente Protokoll. Alle 40 Kanäle sind im C-Band mit Abstand von 100 Gigahertz zwischen Kanälen unter Verwendung Gaußscher Technologie AWG-Lehre der hohen Qualität.
Anwendungen
Metronetze
Rechenzentrum
Zugangs-Netz
CATV-Anwendungen
Verdrahtungshandbuch-Netz
Telekommunikation
Eigenschaften
Doppelstromversorgung der hohen Einfügungsdämpfung der Isolierung niedrigen kann Management durch ausgezeichnete Stabilität niedrigen integrierten totalübersprechens der Konsole und des Expoxy-freien Strahlengangs Nanometer u. ausgezeichnete Wellenlängengenauigkeit der Zuverlässigkeit u. athermalen Entwurf der Stabilität sein
Spezifikationen
Parameter
|
Wert
|
Zahl von Kanälen
|
40
|
Kanalabstand
|
100Ghz
|
Funktionierende Wellenlänge
|
C-Band
|
Durchlassbereich-Frequenz
|
±0.1nm
|
Wellenlängen-Genauigkeit
|
±50pm
|
Einfügungsdämpfung
|
<6>
|
Übereinstimmung der Einfügungsdämpfung
|
<1>
|
Einfügungsdämpfungs-Flachheit
|
<0>
|
Durchlassbereich 0.5dB
|
>0.2nm
|
Durchlassbereich 1dB
|
>0.4nm
|
Durchlassbereich 3dB
|
>0.6nm
|
Durchlassbereich 20dB
|
<1>
|
Nebenkanalisolierung
|
≥25dB
|
Nicht-angrenzende Kanal-Isolierung
|
≥30dB
|
Gesamtübersprechen
|
DB 22
|
Rückflussdämpfung
|
≥40dB
|
Polarisations-abhängiger Verlust
|
<0>
|
Polarisations-Modus-Streuung
|
<0>
|
Höchstlast-optische Energie
|
24dBm
|
Überwachungs-Strecke der optischen Energie
|
-35dBm | +23dBm
|
Verbindungsstück-Form
|
LC/UPC
|
Betriebstemperatur
|
-10~+65℃
|
Relative Luftfeuchtigkeit
|
95%
|
Maße
|
19 Zoll Gestell 1U (440 x 220 x 44mm)
|
