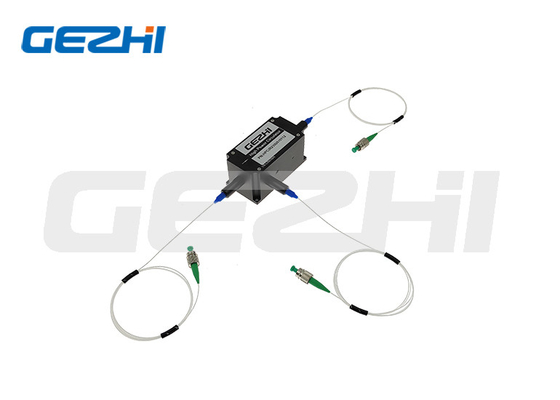

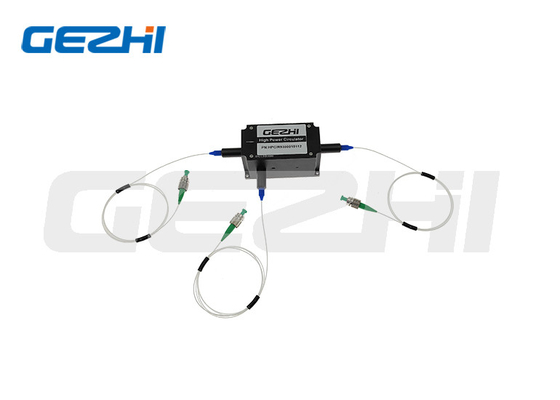

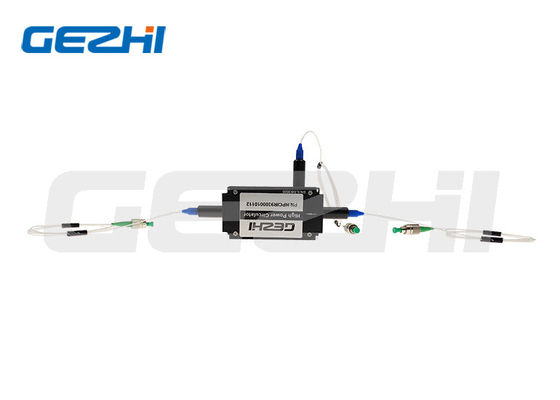

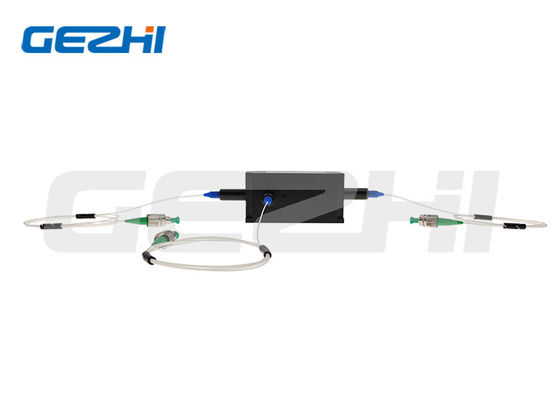

Produktübersicht des Zirkulators der hohen Leistung
Optischer Zirkulator niedriger Einfügungsdämpfung 780-1080 Nanometer hoher Leistung für Faser-Verstärker
Optischer Zirkulator der hohen Leistung
Optischer Zirkulator GEZHI-hoher Leistung ist für Anwendungen der hohen Leistung bestimmt. Er kennzeichnet kleines, Bandbreite, stabile Leistung, breites temperaturerange, hohe Isolierung, dämpfungsärme, niedrige stehende Welle, hoch die Eigenschaften der Intermodulation und hohe Leistung
|
Eigenschaften u. Anwendungen des Zirkulators der hohen Leistung
Eigenschaften:
Hohe Kanal-Isolierung
Niedrige Einfügungsdämpfung
Verlust der hohen Rendite
Hohe Stabilität u. Zuverlässigkeit
Anwendungen:
Faser-Verstärker
Prüfungsinstrument
Medizinische Ausrüstung
Spezifikationen des Zirkulators der hohen Leistung
Parameter |
Einheit |
Wert |
Mittelwellenlänge |
Nanometer |
1064, 1030, 980 |
850, 808, 780 |
Funktionierender Wellenlängenbereich |
Nanometer |
±5 |
Art. Höchstisolierung |
DB |
25 |
23 |
Min. Isolation an 23℃ |
DB |
22 |
20 |
Art. Einfügungsdämpfung an 23℃ |
DB |
1,0 |
1,2 |
Max. Einfügungsdämpfung an 23℃ |
DB |
1,3 |
1,5 |
Min. Extinction Ratio an 23℃ (P.M.-Faser-Art) |
DB |
20 |
18 |
Verlust Max. Polarization Dependent an 23℃ (Inspektions-Faser-Art) |
DB |
0,15 |
Min., Rückflussdämpfung an 23℃ (Input/Output) |
DB |
45 |
Min. Cross Talk |
DB |
45 |
Energie Max. Average Optical (einschließlich Port1 u. Port2) |
W |
1, 2, 5, 10, 20 oder spezifiziert |
Max. Höchstleistung für ns-Impuls |
Kilowatt |
10 oder spezifiziert |
Maximum-Zugbeanspruchung |
N |
5 |
Paket-Maß |
Millimeter |
70x28x26 |
Betriebstemperatur |
℃ |
+10~+50 |
Lagertemperatur |
℃ |
0~+60 |
|
|
Mit Verbindungsstücken ist die Behandlungsenergie nur 1W, IL ist 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB.
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen.
Odering-Informationen des Zirkulators der hohen Leistung
1111 - Wellenlänge: |
1064=1064nm, 1030=1030nm, 980=980nm, 780=780nm, SSSS=Specified |
2 - Portart: |
3=3-Port |
3 - Arbeitsachse: |
B=Both-Achsenfunktion, F=Fast-Achse blockierte, N=Non-PM |
444 - Faser-Art: |
003=PM980, 004=Hi1060, 007=780-HP, 067=PM780-HP, SSS=Specified |
5 - Gehäuseabmessungen: |
0=64x28x26mm, S=Specified |
6 - Zopf-Art: |
0=bare Faser, 1=900μm loses Rohr |
7 - Faser-Länge: |
0.8=0.8m, 1.0=1m, S=Specified |
888 - Verbindungsstück-Art: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
99 - Durchschnittliche Energie: |
00=300mW, 01=1W, 02=2W, 10=10W, 20=20W, SS=Specified |
AA - Höchstleistung:
- Höchstleistung:
|
00=Continuous Welle, 01=1kW, 02=2kW, 10=10kW, 20=20kW, SS=Specified
|
|
|
Paket-Maß
FAQ
Q1: Kann ich einen Beispielauftrag haben? Was ist Ihr MOQ des Zirkulators der hohen Leistung?
A1: Beispielauftrag ist- willkommen, Qualität zu prüfen und zu überprüfen. Wir tun nicht MOQ, Probe 1pcs sind verfügbar. Auch Mischproben sind annehmbar.
Q2: Was ist die Vorbereitungs- und Anlaufzeit?
A2: Die normale Vorbereitungs- und Anlaufzeit ist über 1week, für große Quantität und spezielle Produkte. Überprüfen Sie bitte Vorbereitungs- und Anlaufzeit mit unserem Handelsvertreter. Aber wir halten auf Lager für einige Produkte, könnten 1-3 Tage versenden, nachdem wir Zahlung empfangen haben.
Q3: Was sind die Zahlungsbedingungen?
A3: Zahlungsbedingung: T/T, Paypal, Westverband, Barzahlung, Alibaba etc.
Q4: Was ist Ihre Garantiezeit des Zirkulators der hohen Leistung?
A4: die Garantie 3 Jahre.
Q5: Könnte ich unser eigenes Logo, Aufkleber und Paket benutzen?
A5: Ja könnten wir Soem-Dienstleistung, die entsprechend Ihren Anforderungen, Entwurfsprodukte, beschriften, Logo, PN, SN, Paket erbringen.
