| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-HPS100x |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Produktübersicht für Hochleistungsoptische Schalter

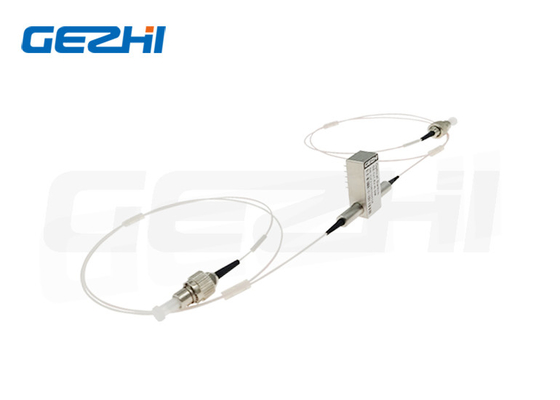

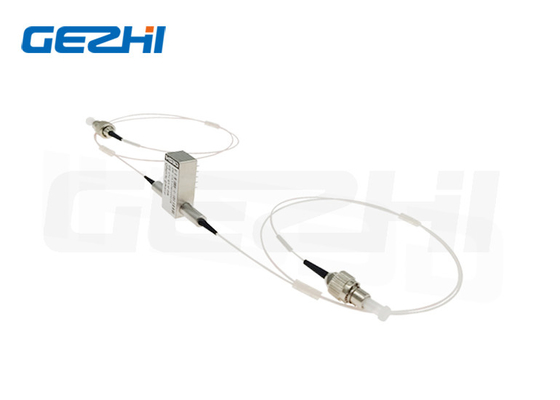

1 × 1, 1 × 2 Hochleistungsfaseroptischer Schalter für konfigurierbares OADM
Hochleistungs-Optische Schalter
GEZHI Photonics High Power 1×1, 1×2 Glasfaserschalter verbinden optische Kanäle, indem ein eingehendes optisches Signal in eine ausgewählte Ausgangsfaser umgeleitet wird.Das Verriegelungsvorgang bewahrt den ausgewählten optischen Weg, nachdem das Antriebssignal entfernt wurdeDer High Power-Fiberoptic-Switch verfügt über einen geringen Einsatzverlust, ein hohes Auslöschungsverhältnis, eine hohe Kanalisolation und eine extrem hohe Zuverlässigkeit und Wiederholbarkeit.Es ist so konzipiert, dass es den anspruchsvollsten Schaltanforderungen des kontinuierlichen Betriebs ohne Ausfall entsprichtDer Schalter verfügt auch über integrierte Funktionen des Zirkulators und des Isolators.Elektronischer Treiber ist für diese Reihe von Schaltern verfügbar.Schutz, Schutz von Sender und Empfänger, Netzwerk-Testsystem und -instrumenten.
Merkmale und Anwendungen vonHochleistungsoptischer Schalter
|
Eigenschaften Niedriger Einsetzverlust Hohe Kreuzung Kompaktes Paket Hohe Macht |
Anwendungen Konfigurierbares OADM Optisches Kreuz- und Verbindungssystem Netzwerkmonitor Optische Faserringschutz |
SpezifikationenHochleistungsoptischer Schalter
| Typ | 1 × 1, 1 × 2 | ||
| Wellenlänge (nm) | 1310 +/30 oder 1550 +/-30 | 1310+/-30 und 1550+/-30 | |
| Einfügungsverlust (dB) | ≤ 0,7 ((Typ 0,6) | ≤ 0,9 ((Typ 0,7) | |
| Kreuzgespräche (dB) | ≥ 55 Jahre | ≥ 55 Jahre | |
| Rücklaufverlust (dB) | ≥ 55 Jahre | ≥ 55 Jahre | |
| Wiederholbarkeit (dB) | ≤ ± 0.05 | ||
| Schaltzeit (ms) | 10 | ||
| Lebensdauer (Zyklus) | > 1,000,000 | ||
| Wechselmodus | Verriegelung oder Nichtverriegelung | ||
| Betriebstemperatur (°C) | -5 ~ +70 | ||
| Speichertemperatur (°C) | -40 ~ +85 | ||
| Antriebsspannung (V) | 5 ±0,5 Gleichspannungs- oder 5V-Impuls | ||
| Arbeitsstrom (mA) | < 50 | ||
| Kraftübertragung | < 10 | ||
| Art der Faser | SMF-28e | ||
| Längen der Fasern (m) | Lesen Sie die Bestellinformationen | ||
| Abmessungen (LxMxH) (mm) | (L) 26,5 × ((W) 13,4 × ((H) 11 | ||
PackungsgrößeHochleistungsoptischer Schalter
| Typ | Wellenlänge | Typ | Macht | Modus | Typ Schweinsschwanz | Länge | Verbindungsstück |
| Übergabe | |||||||
| HPFSW | 1310=1310nm | 1 × 1 | 05W=5W | L=Schließung | 25=250um nackt | 05=0,5 m | 0=Nichts |
| 1X2 | 10W=10W | Fasern | |||||
| 20 W = 20 W | |||||||
| 1550=1550nm | N=Nicht verriegelnd | 90=900um lose | 10=1,0 m | 1=FC/UPC | |||
| Schlauch | |||||||
| 3155=1310/1550 nm | 20 = 2 mm Kabel | 2=FC/APC | |||||
| 3=SC/APC | |||||||
| 4=SC/UPC | |||||||
| 6=LC/PC |
|
|
