| Brand Name: | GEZHI or OEM |
| Modellnummer: | 96 Demux-Modul mux Kanal AWG-Lehre DWDM |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

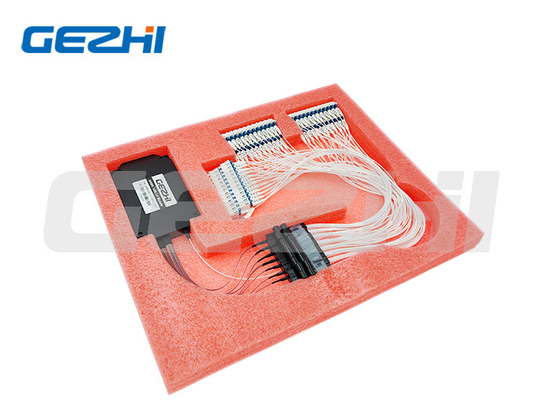

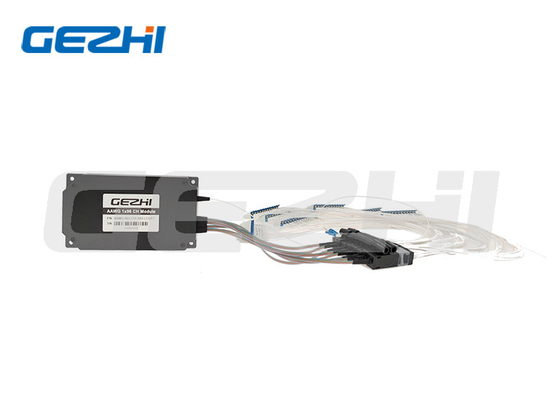

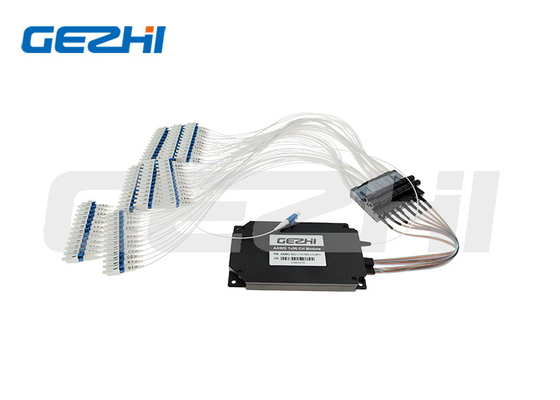

96 Modul des Kanal-AAWG, athermales gekleidetes Wellenleiter-Gitter für DWDM-Netz
Produktübersicht
Athermale AWG-Lehre (AAWG) haben gleichwertige Leistung zu thermischer StandardaWG-Lehre (TAWG) aber, keine elektrische Leistung für Stabilisierung zu erfordern. Sie können als direkter Ersatz benutzt werden für Dünnfilm-Filter (filtern Sie Art DWDM-Modul), für Argumente, in denen keine Energie verfügbar ist, auch passend für Grad der Anwendungen über -30 bis +70 im Freien in den Zugangsnetzen. Die athermale AWG-Lehre Gezhi-Photonik (AAWG) liefern ausgezeichnete optische Leistung, hohe Zuverlässigkeit, Leichtigkeit der Faserbehandlung und Energieeinsparungslösung in einem kompakten Paket.
Eigenschaften
Niedrige PDL
Niedrige chromatische Streuung
Niedrige Einfügungsdämpfung
Telcordia GR-1221-Core qualifizierte
MUX-/DEMUXfunktionalität
Athermaler Entwurf, elektrische Leistung wird nicht angefordert
Kompaktes Paket
Mehrkanalzahl
Anwendungen
Optisch fügen Sie hinzu,/Tropfenmehrkanalausrüstung
Wellenlängenwegewahl
DWDM-Getriebe
Technische Parameter
| Parameter | Einheit | Flache Spitze | Gaußsch | Flache Spitze | Gaußsch |
| Zahl von Kanälen | 16/32/40/48 | 80/88/96 | |||
| Kanalabstand | Gigahertz | 50 | 50 | ||
| Kanalfrequenz | Thz | Blaues band=1528.773~1547.316 | C band=1526.827~1564.679 | ||
| Rotes band=1545.720~1564.679 | |||||
| Wellenlängengenauigkeit | Nanometer | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| Bandbreite 1db | Nanometer | >0,18 | >0,12 | >0,18 | >0,12 |
| Bandbreite 3db | Nanometer | >0,28 | >0,20 | >0,28 | >0,20 |
| Einfügungsdämpfung (Durchlassbereich) | DB | <4> | <3> | <5> | <4> |
| Nebenkanalübersprechen | DB | >27 | >27 | ||
| Nicht-angrenzendes Kanalübersprechen | DB | >30 | >30 | ||
| Gesamtübersprechen | DB | >24 | >24 | ||
| Einfügungsdämpfungseinheitlichkeit | DB | <1> | <1> | ||
| Polarisationsverlust | DB | <0> | <0> | <0> | <0> |
| Rückflussdämpfung | DB | >40 | |||
| Streuung | ps/nm | ±10 | |||
| Betriebstemperatur | ºC | -20~70 | |||
| Größe (Länge * Breite * Höhe) | Millimeter | 120*70*12.3 | 130*90*11.3 | ||
|
|
