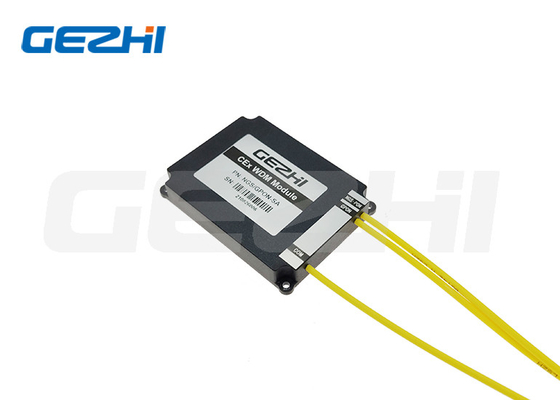

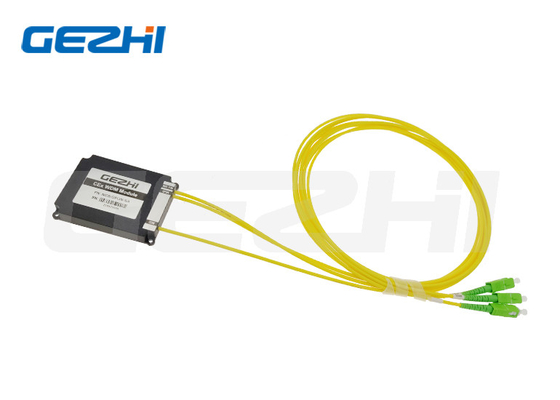

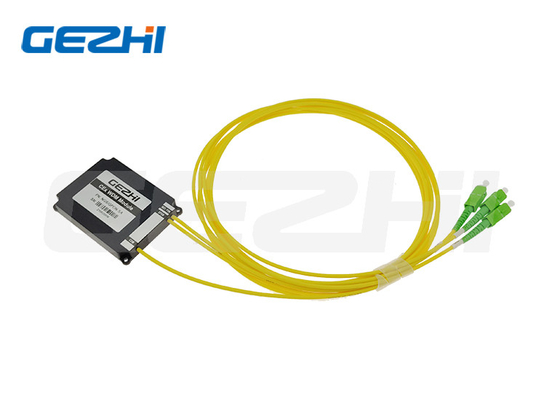

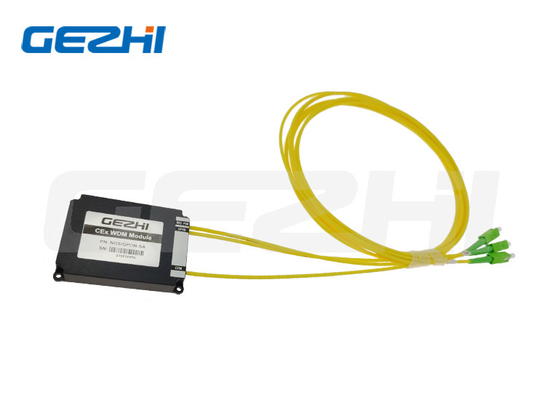

RoHS-konforme CEx WDM1r-Module NGS-PON GPON für optische Telekommunikationsnetze

Name: RoHS-konforme CEx WDM1r-Module NGS-PON GPON für optische Telekommunikationsnetze
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 7.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	NGS/GPON-SA
MOQ:	1pc
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Produktbezeichnung:

CEx-WDM-Modul

Nomenklatur:

NGS/GPON-SA

Anschluss:

SC/APC

Art der Faser:

Corning Ultrafaser (G657.A1)

Verpackung Informationen:

Papierkiste

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

NGS-PON GPON CEx WDM1r-Modul

CEx-WDM1r-Modul für optische Telekommunikationsnetze

RoHS-konforme CEx WDM1r-Module

Beschreibung des Produkts

RoHS-konforme CEx WDM1r-Module,NGS-PON GPON für optische Telekommunikationsnetze

Beschreibung des Produkts

Das Coexistence Element (CEx) des xWDM/xPON-Multiplexers ist ein einziges WDM-Gerät zur Kombination aktueller G-PON-FTTH-Dienste mit aufstrebenden XGS-PON- und Next Generation NG-PON2-Technologien.Zusätzliche Bereitstellungswellenlängen mit dem Koexistenzelement umfassen RF, Punkt-zu-Punkt (PtP) und OTDR-Überwachung.984.5.

Hochwertige Komponenten gewährleisten eine sehr hohe Betriebstabilität von xWDM/xPON-Multiplexern im gesamten Spektralbereich und eine perfekte thermische Stabilität. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedPremium-optische Komponenten und hochwertige Konnektivität gewährleisten eine überlegene Leistung, den geringsten Verlust und eine robuste Netzwerkaufregbarkeit.

RoHS-konforme CEx WDM1r-Module NGS-PON GPON für optische Telekommunikationsnetze 0

Eigenschaften

Niedriger Einsetzverlust

Hohe Kanalisolierung

RoHS-konform

Verfügbar mit angepassten Funktionen

Anwendungen

WDM-Systeme

PON-SYSTEM

FTTH-Zugangsnetze

optische Telekommunikationsnetze

Wellenlänge des Koexistenz-Elemet (CEx) Multiplexers

Protokoll/Dienst	Wellenlänge
G-PON-Band	1290~1330, 1480~1500 nm
XGS-PON-Band	1260 bis 1280, 1575 bis 1580 nm
NG-PON2-Band	1524 bis 1544, 1596 bis 1625
HF-Band	1540 bis 1565 nm
PtP-WDM-PON-Band	1610 bis 1625 nm
OTDR-Monitorband	1640 - 1660 nm

Spezifikation

CEx-Multiplexer	Protokoll/Dienst	Spektralbereich	Maximaler Einsetzverlust	Isolation
CEx01	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
CEx01	NG	1260-1280 & 1572-1650 nm	1.0 dB	≥ 16 dB
CEx02	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
CEx02	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
CEx03	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 und 1596-1625 nm	1.4 dB	≥ 16 dB
CEx04	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 und 1596-1625 nm	1.4 dB	≥ 25 dB
CEx05	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	HF-Video	1540 bis 1565 nm	1.4 dB	≥ 30 dB
CEx06	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	HF-Video	1540 bis 1565 nm	10,7 dB	≥ 30 dB
	OTDR-Monitor	1640 bis 1660 nm	1.4 dB	≥ 30 dB
CEx07	G-PON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 und 1596-1625 nm	1.4 dB	≥ 25 dB
	HF-Video	1540 bis 1565 nm	2.0 dB	≥ 30 dB
	PtP WDM-PON	1610 bis 1625 nm	10,7 dB	≥ 30 dB
CEx08	G-PON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 und 1596-1625 nm	1.4 dB	≥ 25 dB
	OTDR-Monitor	1640 bis 1660 nm	10,7 dB	≥ 30 dB
	PtP WDM-PON	1610 bis 1625 nm	2.0 dB	≥ 30 dB
	HF-Video	1540 bis 1565 nm	2.3 dB	≥ 30 dB

Anmerkung: angepasste Spezifikationen sind erhältlich.
Die vorstehenden Spezifikationen schließen den Verlust der Steckverbinder nicht ein.

Andere Spezifikationen

Parameter	Einheit	Wert
PDL	dB	≤ 02
Richtlinie	dB	≥ 50
Rückkehrverlust	dB	≥ 50
Betriebstemperatur	°C	-10 ~ +70
Speichertemperatur	°C	-40 ~ +85
Optische Leistung	mW	300
Art der Faser	/	Corning Ultrafaser (G657.A1)

Bestellinformationen

Modell

Ausstattung

Art der Packung

Typ des Kabels

Faserlänge

Verbindungsstück

CEx01

CEx02

CEx03

CEx04

CEx05

CEx06

CEx07

CEx08

S=Geben Sie an

1=1 Einheit Kombination

2=2 Einheiten Kombination

3=3Einheit Kombination

4=4 Einheiten Kombination

S=Geben Sie an

A0 = ABS-Box 80x60x12 mm

A1=ABS-Box 100x80x10mm

A2 = ABS-Box 120x80x18 mm

A3 = ABS-Box 140x115x15 mm

L1=LGX 129*29*130 mm

L2=LGX-Einsatz in einem 2-Schleusen-Rack

L4=LGX-Einsatz in einem 4-Schleusen-Rack

R1=19" 1 U-Rack

R2=2Slot 19′′1U Rack

R4=4Slot 19′′1U Rack

X = angepasst

00=Nichts

09=900um loses Rohr
20 = 2,0 mm
30 = 3,0 mm

00=Nichts

05=0,5 m

10=1,0 m
15 = 1,5 m
S=Geben Sie an

00 = keine
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Geben Sie an

CEx-Multiplexermodul ABS-Boxpaket

RoHS-konforme CEx WDM1r-Module NGS-PON GPON für optische Telekommunikationsnetze 1

CEx-Multiplexer-Modul-Rackmount-Paket

RoHS-konforme CEx WDM1r-Module NGS-PON GPON für optische Telekommunikationsnetze 2
