RoHS-konformer CEx WDM-Modul mit geringem Einfügedämpfung und hoher Kanaltrennung für NGS-PON GPON-Netzwerke

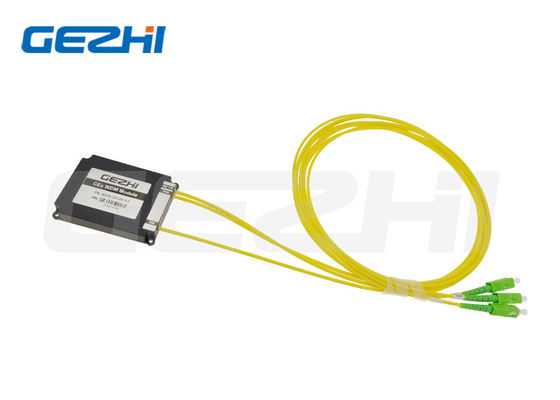

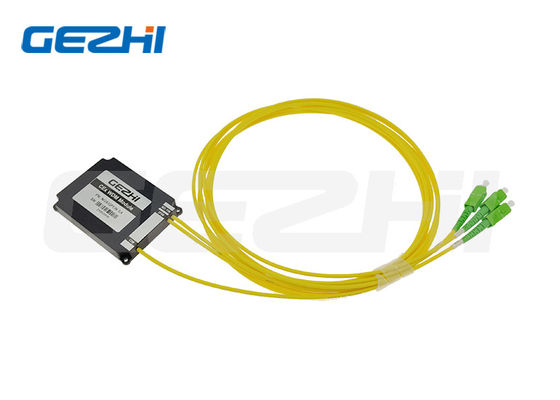

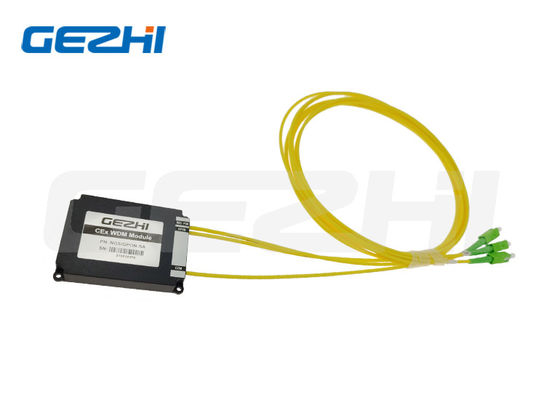

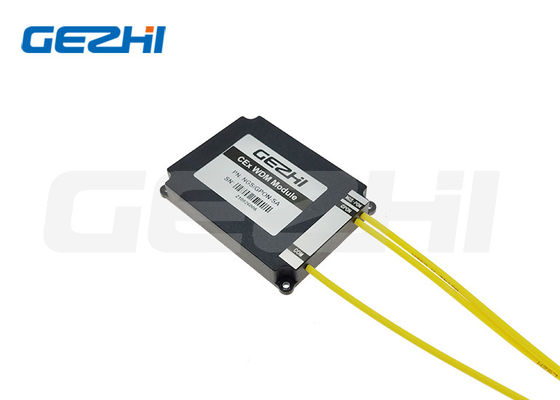

Name: RoHS-konformer CEx WDM-Modul mit geringem Einfügedämpfung und hoher Kanaltrennung für NGS-PON GPON-Netzwerke
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	NGS/GPON-SA
MOQ:	1pc
Preis:	US$17-US$49
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Produktname:

CEx-WDM-Modul

PN:

NGS/GPON-SA

Stecker:

SC/APC

Fasertyp:

Corning Ultrafaser (G657.A1)

Verpackung Informationen:

Papierkiste

Versorgungsmaterial-Fähigkeit:

5000 Stück pro Monat

Hervorheben:

NGS-PON GPON CEx WDM1r-Modul

CEx-WDM1r-Modul für optische Telekommunikationsnetze

RoHS-konforme CEx WDM1r-Module

Beschreibung des Produkts

RoHS-konforme CEx WDM1r-Module für NGS-PON GPON-Optische Netze

Der Coexistence Element (CEx) xWDM/xPON-Multiplexer ist ein einzelnes WDM-Gerät, das zur Kombination aktueller G-PON-FTTH-Dienste mit neuen XGS-PON- und NG-PON2-Technologien der nächsten Generation entwickelt wurde.Diese vielseitige Lösung unterstützt zusätzliche Bereitstellungswellenlängen einschließlich RF, Punkt-zu-Punkt (PtP) und OTDR-Überwachung, die vollständig mit der ITU-T G übereinstimmen.984.5 Maßstäbe.

Hochwertige Komponenten sorgen für eine außergewöhnliche Betriebsstabilität im gesamten Spektralbereich mit perfekter thermischer Leistung.Unsere flexible CEx-Produktplattform ermöglicht kundenspezifische PON-Bereitstellungen, die auf Ihre spezifischen Anforderungen und Kostenwirksamkeitsanforderungen zugeschnitten sind.

Wesentliche Merkmale

Niedriger Einsetzverlust
Isolierung des Hochkanals
RoHS-konform
Verfügbare benutzerdefinierte Funktionen

Anwendungen

WDM-Systeme
PON-Systeme
FTTH-Zugangsnetze
Optische Telekommunikationsnetze

Spezifikationen für die Wellenlänge von Koexistenzelementen

Protokoll/Dienst	Wellenlängenbereich
G-PON-Band	1290~1330, 1480~1500 nm
XGS-PON-Band	1260 bis 1280, 1575 bis 1580 nm
NG-PON2-Band	1524 bis 1544, 1596 bis 1625 nm
HF-Band	1540 bis 1565 nm
PtP-WDM-PON-Band	1610 bis 1625 nm
OTDR-Monitorband	1640 bis 1660 nm

Technische Spezifikationen für den CEx-Multiplexer

CEx-Modell	Protokoll/Dienst	Spektralbereich	Maximaler Einsetzverlust	Isolation
CEx01	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
CEx01	NG	1260-1280 & 1572-1650 nm	1.0 dB	≥ 16 dB
CEx02	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
CEx02	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
CEx03	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 und 1596-1625 nm	1.4 dB	≥ 16 dB
CEx04	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 und 1596-1625 nm	1.4 dB	≥ 25 dB
CEx05	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	HF-Video	1540 bis 1565 nm	1.4 dB	≥ 30 dB
CEx06	GPON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	HF-Video	1540 bis 1565 nm	10,7 dB	≥ 30 dB
	OTDR-Monitor	1640 bis 1660 nm	1.4 dB	≥ 30 dB
CEx07	G-PON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 und 1596-1625 nm	1.4 dB	≥ 25 dB
	HF-Video	1540 bis 1565 nm	2.0 dB	≥ 30 dB
	PtP WDM-PON	1610 bis 1625 nm	10,7 dB	≥ 30 dB
CEx08	G-PON	1290-1330 und 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260 bis 1280 & 1575 bis 1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 und 1596-1625 nm	1.4 dB	≥ 25 dB
	OTDR-Monitor	1640 bis 1660 nm	10,7 dB	≥ 30 dB
	PtP WDM-PON	1610 bis 1625 nm	2.0 dB	≥ 30 dB
	HF-Video	1540 bis 1565 nm	2.3 dB	≥ 30 dB

Die oben genannten Spezifikationen schließen den Verlust des Steckers nicht ein.

Zusätzliche technische Parameter

Parameter	Einheit	Wert
PDL	dB	≤ 02
Richtlinie	dB	≥ 50
Rückkehrverlust	dB	≥ 50
Betriebstemperatur	°C	-10 ~ +70
Speichertemperatur	°C	-40 ~ +85
Optische Leistung	mW	300
Art der Faser	/	Corning Ultrafaser (G657.A1)

Bestellinformationen

Modell	Ausstattung	Art der Packung	Typ des Kabels	Faserlänge	Verbindungsstück
CEx01-CEx08, S = Angabe	1=1 Einheit Combo, 2=2 Einheit Combo, 3=3 Einheit Combo, 4=4 Einheit Combo, S=Spezifizieren	A0=ABS-Box 80x60x12mm, A1=ABS-Box 100x80x10mm, A2=ABS-Box 120x80x18mm, A3=ABS-Box 140x115x15mm, L1=LGX 12929130mm, L2=LGX in 2 Schlitze, L4=LGX in 4 Schlitze, R1=19" 1 U-Rack,R2=2Slot 19′′1U Rack, R4=4Slot 19′′1U Rack, X=Maßgeschneidert	00=None, 09=900um Lockerrohr, 20=2,0mm, 30=3,0mm	00=None, 05=0.5m, 10=1.0m, 15=1.5m, S=spezifizieren	00=nicht, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=spezifizieren

CEx-Multiplexermodul ABS-Boxpaket

CEx-Multiplexer-Modul-Rackmount-Paket
