| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-CW-SFP-80KM |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

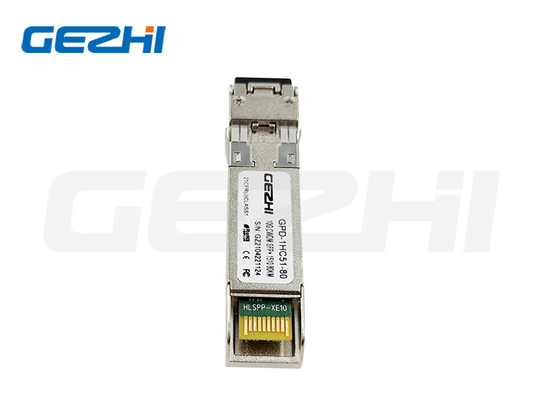

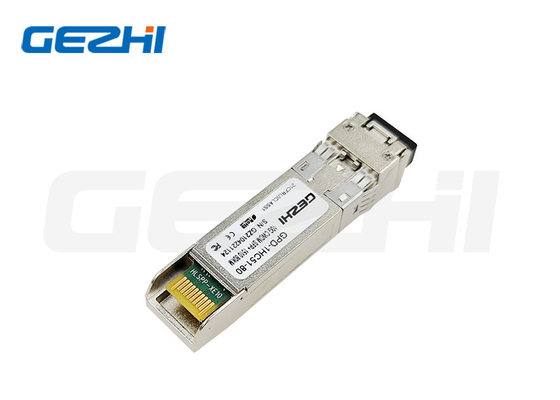

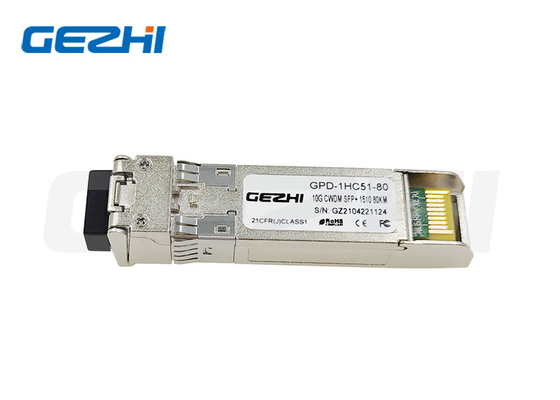

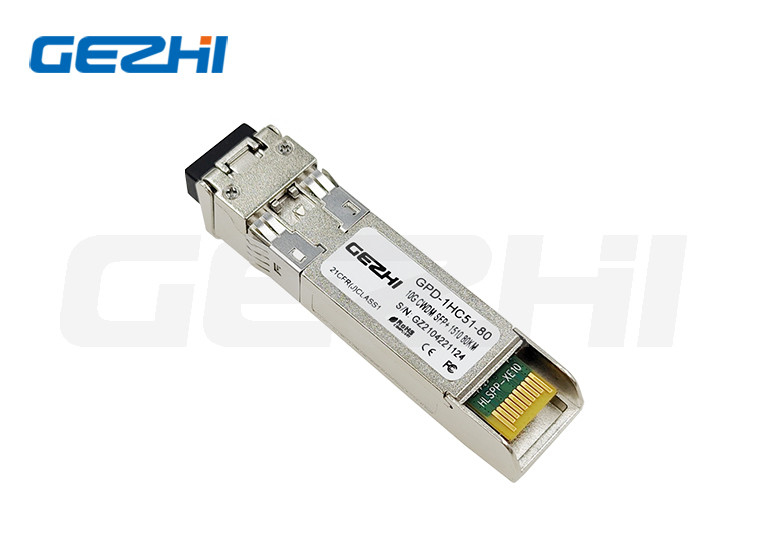

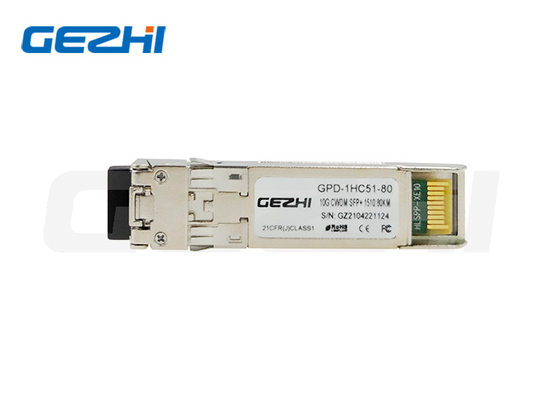

10G CWDM SFP Transceiver Modul 1410 - 1610nm 10GBASE 80KM LC/UPC-Anschluss
Beschreibung des Produkts
Der Gezhi CWDM 10Gbps SFP+ Transceiver ist für die Übertragung und Empfang von optischen Daten über Single-Mode-Optische Faser für eine Verbindungslänge von 40 km ausgelegt.Der Sendebereich enthält einen CWDM-EML-LaserDer Empfänger besteht aus einer APD-Fotodiode, die mit einer TIA integriert ist.
Produktmerkmal
Anwendung
CWDM-Empfänger
| CWDM SFP | ||||
| CWDM SFP 1G/2G | (1270 nm bis 1610 nm) | 40/80/120 km | CWDM SFP | 0-70°C |
| CWDM SFP 4.25G | (1270 nm bis 1610 nm) | 40 km und 80 km | CWDM SFP | 0-70°C |
| CWDM SFP+(10G) | ||||
| CWDM SFP 10G LR | (1270-1330 nm) | 10 km | CWDM SFP+ | 0-70°C |
| CWDM SFP ER | (1470 bis 1610 nm) | 40 km | CWDM SFP+ | 0-70°C |
| CWDM SFP ZR | (1470 bis 1610 nm) | 80 km | CWDM SFP+ | 0-70°C |
Optische Eigenschaften
| Parameter | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Übertrager | ||||||
| Betriebswellenlänge | L | λ-7,5 nm | L | λ+7,5 nm | m | 1 |
| Ausgangsleistung (Aktiviert) | PAVE | 0 | 4 | dBm | 2 | |
| Verhältnis zur Unterdrückung im Seitenmodus | SMSR | 30 | dB | |||
| Aussterbungsquote | Notfall | 9 | dB | |||
| RMS-Spektralbreite | Δλ | 1 | m | |||
| Aufstiegs-/Abstiegszeit (20% bis 80%) | Tr/Tf | 50 | ps | |||
| Streuungssanktion | TDP | 3 | dB | |||
| Relative Geräuschstärke | RIN | -128 | dB/Hz | |||
| Ausgang Optisches Auge | Einheitlich mit IEEE 0802.3ae | |||||
| Empfänger | ||||||
| Betriebswellenlänge | L | 1260 | 1620 | m | ||
| Empfängerempfindlichkeit | PSEN1 | - 24 Jahre. | dBm | 3 | ||
| Empfindlichkeit über 80 km Faser | PSEN2 | - 20 | dBm | 3 | ||
| Überlastung | PAVE | - Sieben | dBm | |||
| Losserklärungen | - Ich weiß. | - 35 Jahre. | dBm | |||
| Vermögensverluste | Pd | - 26 Jahre. | dBm | |||
| Los-Hysterese | Pd-Pa | 0.5 | dB | |||
Anmerkungen:
1.Die Wellenlänge λ=1470nm~1610nm, insgesamt 8 Wellenlängen, 20nm Abstand
2. gemessen bei 10,3125 b/s mit PRBS 231 1 NRZ-Prüfmuster.
3.Unter dem ER-Schlimmsten = 9, gemessen bei 10,3125 Gb/s mit PRBS 231 - 1 NRZ-Testmuster für BER < 1x10-12
Abmessungen des Pakets
|
|
