| Brand Name: | GEZHI or OEM |
| Modellnummer: | 40G QSFP+ LR4 |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Payment Terms: | T/T, Western Union |

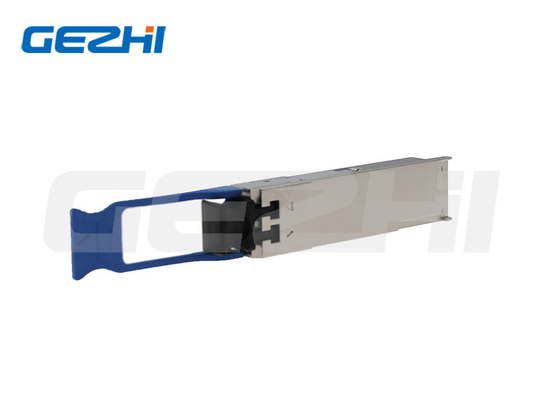

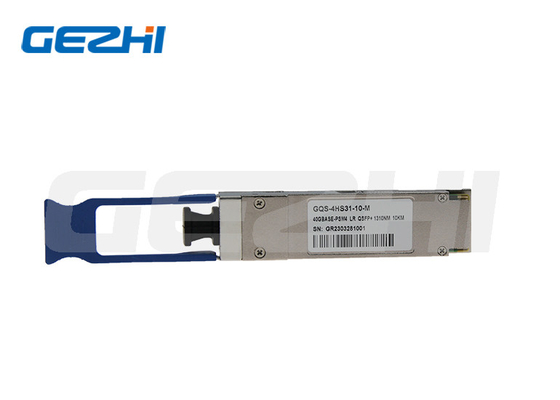

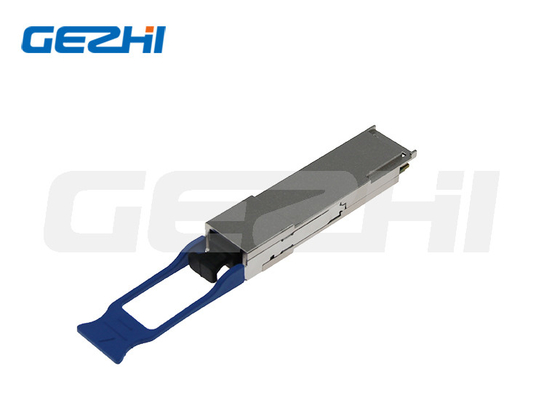

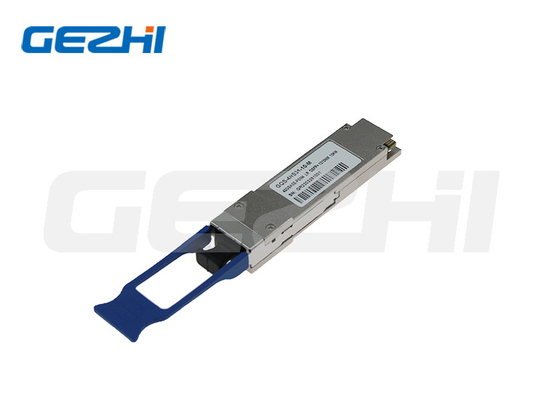

40G QSFP+ LR4 1310nm 10km SMF-Fibertransceiver Modul
Beschreibung
Dieses Produkt ist ein Transceiver-Modul, das für 2m-10km optische Kommunikationsanwendungen entwickelt wurde.Das Modul wandelt 4 Eingangskanäle (ch) von 10 Gb/s elektrischen Daten in 4 CWDM-optische Signale umAuf der Empfängerseite de-multipliziert das Modul optisch einen 40Gb/s-Eingang in 4 CWDM-Kanalsignale.und wandelt sie in 4-Kanal-Ausgabe elektrische Daten.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G694 definierten CWDM-Wellenlängennetzes.2Es enthält einen Duplex-LC-Anschluss für die optische Schnittstelle und einen 148-Pin-Anschluss für die elektrische Schnittstelle.in diesem Modul muss eine Single-Mode-Faser (SMF) eingesetzt werden.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnostik ausgelegt.
Eigenschaften
4 Kanäle Full-Duplex-Transceivermodul
bis zu 11,2 Gbps Datenverbindungen pro Kanal
Maximale Verbindungslänge von 10 km
4 CWDM-Strecken MUX/DEMUX-Konstruktion
eingebaute digitale Diagnosefunktionen
QSFP+-Formfaktor mit Warmanschluss
Einziger 3-Volt-Stromversorgung
Betriebstemperatur: von 0°C bis 70°C
RoHS-6-konform (leidfrei)
Digitale Diagnose-Monitor (DDM)
Stromverbrauch < 2 W
Anwendung
Schalter, Router und HBA
4CH SDR, DDR und QDR
40G-Telekommunikationsverbindungen auf Kundenseite
Optische Eigenschaften des Sender
| Parameter | Symbol | - Ich weiß nicht. | Typisch | Maximal | Einheit | Anmerkungen | |||||||
| Wellenlängenzuweisung | L0 | 1264.5 | 1271 | 1277.5 | m | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | m | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | m | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | m | |||||||||
| Übertrager | |||||||||||||
| Verbrennungsgrad im Seitensystem | SMSR | 30 | - | - | dB | ||||||||
| Gesamtdurchschnittliche Startleistung | PT | - | - | 8.3 | dBm | ||||||||
| Durchschnittliche Startleistung pro Fahrbahn | - Sieben | - | 2.3 | dBm | |||||||||
| Amplitude der optischen Modulation für jede Spur | OMA | - 4 | - | +3.5 | dBm | ||||||||
| Unterschied in der Startleistung zwischen zwei beliebigen Fahrspuren (OMA) | - | - | 6.5 | dB | |||||||||
| Startleistung in OMA abzüglich Transmitter- und Dispersionsstrafe (TDP) pro Spur | - Vier.8 | - | dBm | ||||||||||
| TDP, jede Fahrbahn | TDP | 2.3 | dB | ||||||||||
| Aussterbungsquote | Notfall | 3.5 | - | - | dB | ||||||||
| Relative Geräuschstärke | Rin | - | - | -128 | dB/Hz | Reflexion von 12 dB | |||||||
| Toleranz für optische Rückkehrverluste | - | - | 20 | dB | |||||||||
| Reflexionsfähigkeit des Sendeapparates | RT | - 12 | dB | ||||||||||
| Definition der Augenmaske des Sendeapparates {X1, X2, X3, Y1, Y2, Y3} | - Ich weiß nicht.25,0.4,0.45,0.25,0.28,0.4 | ||||||||||||
| Durchschnittliche Startleistung für den Sender abgeschaltet, pro Spur | Pabgeschaltet | - 30 | dBm | ||||||||||
| Empfänger | |||||||||||||
| Schadensschwelle | THd | 3.3 | dBm | 1 | |||||||||
| Durchschnittliche Leistung beim Empfangseingang pro Spur | - Ich bin 13.7 | 2.3 | dBm | ||||||||||
| Rezeptorreflexion | RR | - | - | - 26 Jahre. | dB | ||||||||
| Empfängerleistung (OMA) pro Spur | - | - | 3.5 | dBm | |||||||||
| Empfängerempfindlichkeit bei Spannungen in OMA, jede Spur | - | - | - Neun.9 | dBm | |||||||||
| Empfängerempfindlichkeit, jede Spur | SR | - | - | - Einundzwanzig.5 | dBm | ||||||||
| Unterschied in der Empfangsleistung zwischen zwei beliebigen Fahrspuren (OMA) | 7.5 | dB | |||||||||||
| Erhalten Sie elektrische 3 dB oberen Cutoff-Frequenz, jede Spur | 12.3 | GHz | |||||||||||
| Bedingungen für den Stressempfängerempfindlichkeitstest2 | |||||||||||||
| Vertikal-Augenverschlussstrafe für jede Fahrbahn | 1.6 | dB |
|
||||||||||
| Stressed Eye Jitter, jede Spur | 0.3 | Verwendungsbereich | |||||||||||
|
|
