Optisches Transceiver-Modul
Created with Pixso. Hochkompatibles 100G QSFP28 ZR 1310nm 80Km Optical Transceiver Modul

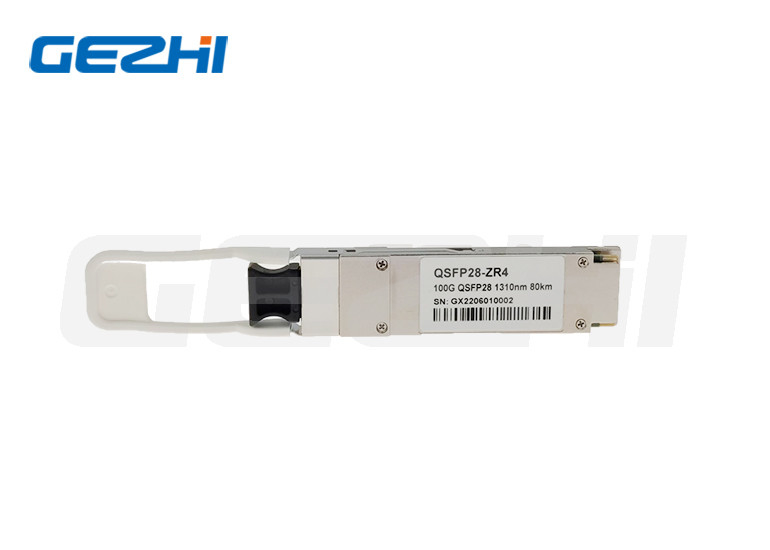

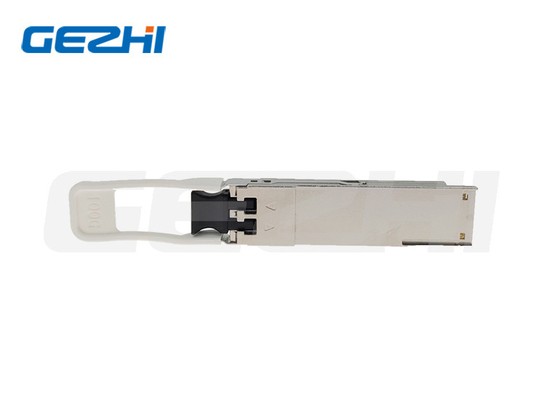

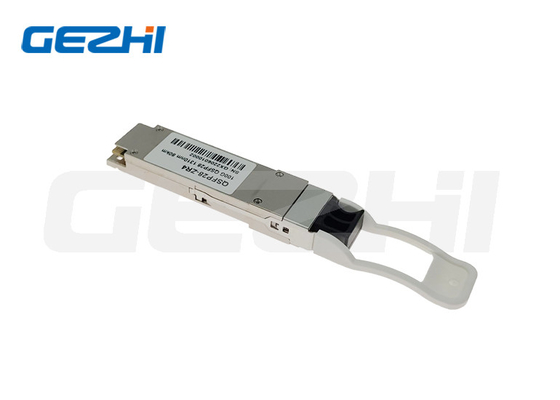

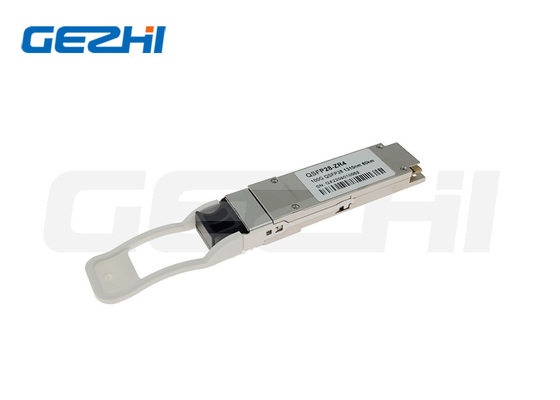

Hochkompatibles 100G QSFP28 ZR 1310nm 80Km Optical Transceiver Modul
  • name
  • name
  • name
  • name
  • name

Hochkompatibles 100G QSFP28 ZR 1310nm 80Km Optical Transceiver Modul

Brand Name: GEZHI or OEM
Modellnummer: 100G QSFP28 ZR 1310nm 80Km
MOQ: 1pc
Preis: Verhandlungsfähig
Payment Terms: T/T, Western Union
Einzelheiten
Product Description
Einzelheiten
Herkunftsort:
China
Zertifizierung:
CE RoHS,ISO9001
Datenrate:
QSFP28 100G ZR4
Wellenlänge:
1310nm
Verbindungsstück:
Lc-Simplexbetrieb
Abstand:
80km
Faserart:
SMF
Temperatur:
°C 0~70
Verpackung Informationen:
Papierkasten
Versorgungsmaterial-Fähigkeit:
5000pcs pro Monat
Hervorheben:

ZR 100G QSFP28 Empfänger

,

optisches Transceiver-Modul 100G QSFP28

,

Transceiver 1310nm 100G QSFP28

Product Description

Hochkompatibles 100G QSFP28 ZR 1310nm 80Km Optical Transceiver Modul

Beschreibung

Gezhi Photonics 100G QSFP28 ZR4 ist für 80km optische Kommunikationsanwendungen konzipiert.4-spuriger optischer Empfänger und Modulmanagement-Block mit 2 Seil-SerienschnittstellenDie optischen Signale werden über einen industriestandardmäßigen LC-Anschluss auf eine Single-Mode-Faser multiplexiert.

Eigenschaften

  1. QSFP28 MSA-konform
  2. 38-Pin-Schnittstelle mit heißem Stecker
  3. 4 LAN-WDM-Strecken MUX/DEMUX-Konstruktion
  4. 4x25G elektrische Schnittstelle
  5. Maximaler Stromverbrauch 6,5 W
  6. LC-Duplexanschluss
  7. Unterstützt 103,125 Gbit/s Gesamtbitrate
  8. Übertragung von bis zu 80 km über Single-Mode-Faser
  9. Betriebsfalltemperatur: von 0°C bis 70°C
  10. Einzelne 3.3V-Stromversorgung
  11. RoHS 2.0-konform

Anwendungen

  1. 100GBASE-ZR4 100G Ethernet
  2. Telekommunikationsnetze

Absolute Höchstratings

Parameter Symbol Min. Typ Maximal Einheit
Stromversorgungsspannung Vcc - Oh, nein.3 3.6 V
Speichertemperaturbereich Z - 40 85 °C
Relative Luftfeuchtigkeit RH 15 85 %
Schadensschwelle für jede Spur THd 6.5 dBm

Empfohlene Betriebsbedingungen

Parameter Symbol Min. Typ Maximal Einheit
Fallbetriebstemperaturbereich Tc 0 - 70 °C
Stromversorgungsspannung VCc 3.14 3.3 3.47 V
Verbindungsdistanz mit G.652 P - - 80 Kilometer
Datenrate BR - 25.78125 - Gbit/s

Elektrische Eigenschaften

Parameter Symbol Min. Typ Maximal Einheit Anmerkung
Leistungsausfall 6.5 W
Versorgungsstrom Icc 1.8759 Eine Steady-State
Übertrager
Datenrate für jede Spur 25.78125 Gbit/s
Differenzspannung pk-pk Vpp 900 mV Bei 1 MHz
Gesamtspannung Vcm - 350 Dollar. 2850 mV
Übergangszeit Trise/Tfall 10 ps 20% bis 80%
Differenzielle Endung Widerspruch Mismatch 10 %
Augenbreite EW15 0.46 Verwendungsbereich
Augenhöhe EH15 95 mV
Empfänger
Datenrate für jede Spur 25.78125 Gbit/s
Differenzielle Endung Widerspruch Mismatch 10 % Bei 1 MHz
Differenzspannungsschwankung Vout, pp 900 mV
Lärm im allgemeinen Modus, RMS Vrms 17.5 mV
Übergangszeit Trise/Tfall 12 ps 20% bis 80%
Augenbreite EW15 0.57 Verwendungsbereich
Augenhöhe EH15 228 mV

Optische Eigenschaften

Parameter Symbol Min. Typ Maximal Einheit Anmerkungen
Eigenschaften des Sendeapparates
Signalisierungsrate pro Spur 25.78125 Gewichtszins 1
Wellenlängen der Spurmitte (Bereich) L 1294.53 1295.56 1296.59 m
1299.02 1300.05 1301.09
1303.54 1304.58 1305.63
1308.09 1309.14 1310.19
Verhältnis zur Unterdrückung der Seitenlage SMSR 30 - - dB
Gesamtdurchschnittliche Startleistung PTOTAL 8.0 12.5 dBm
Durchschnittliche Startleistung pro Spur - Das ist nicht wahr. 2.0 6.5 dBm

Unterschied in der Startleistung zwischen

zwei beliebige Fahrspuren ((Durchschnitt und OMA)

 - 3 dBm
Durchschnittliche Startleistung des OFF-Senders pro Spur - Ich weiß. - - - 30 dBm
Aussterbungsquote Notfall 6 - - dB
RIN OMA 130 dB/Hz
Toleranz für optische Rückkehrverluste 20 dB
Übertragen Sie Reflexion RFL - - - 12 dB
Maskenrand 5 * * %

Definition der Ausgangs-Augenmaske

Der Wert des Zinssatzes ist der Zinssatz, der für die Zinsspanne bestimmt ist.

 - Ich weiß nicht.25,0.4,0.45,0.25,0.28,0.4
Eigenschaften des Empfängers
Signalisierungsrate pro Spur 25.78125 Gewichtszins
Wellenlängen der Spurmitte (Bereich) L 1294.53 1295.56 1296.59 m
1299.02 1300.05 1301.09
1303.54 1304.58 1305.63
1308.09 1309.14 1310.19
Durchschnittliche Empfängerleistung pro Spur THd - 28 Jahre. - Sieben dBm 1
Leistung des Empfängers, jede Spur ((OMA) - Sieben dBm
Reflexionsfähigkeit des Empfängers SenOMA1 - 26 Jahre. dB 1
Empfängerempfindlichkeit Durchschnitt für jede Spur SenOMA2 - 28 Jahre. dBm 2

Empfänger 3 dB elektrische Obergrenze

Frequenz für jede Spur

 Lose 31 GHz
Schadensschwelle für jede Spur Verlust 6.5 dBm
Losserklärungen Verlust - 40 dBm
Los Deassert - 29 dBm
Los-Hysterese 0.5 dB
