| Brand Name: | GEZHI |
| Modellnummer: | GZ-WM100x |
Beschreibung des Produkts:
4 oder 8 Port-Wellenlänge-Multiplexer WM1 NG-PON2 für das PON-System
NG-PON2 (auch bekannt als TWDM-PON) ist ein Telekommunikationsnetzwerkstandard für ein passives optisches Netzwerk (PON).für jedes Abonnent verfügbare bis zu 10 Gbit/s symmetrische Vor-/Nachstromgeschwindigkeiten.
Der Wellenlänge-Multiplexer (WM1) ist ein passives Gerät, das zur Unterstützung von Next Generation PON (NG-PON2) verwendet wird.es kombiniert und trennt die C- und L-Band-DWDM-Bidirectionalübertragung.
Eigenschaften
◆Niedriger Einfühlloss
◆Hochkanal-Isolation
◆Exzellente Umweltqualität
Anwendungen
◆WDM-SYSTEM
◆PON-SYSTEM
◆FTTH-Zugangsnetze
Technische Parameter
| Parameter | Einheit | Wert |
| Zentrum Wellenhöhe | Hafen 1 | 1532.68 / 1596.34 |
| Hafen 2 | 1533.47 / 1597.18 | |
| Hafen 3 | 1534.25 / 1598.04 | |
| Hafen 4 | 1535.04 / 1598.89 | |
| Passband | m | ±0.12 |
| Einsetzungsverlust | dB | ≤ 2.0 |
| Ripple | dB | ≤ 04 |
| Isolation | dB | Nachbarskanal ≥ 30 |
| dB | Nicht angrenzender Kanal ≥ 36 | |
| dB | Kanal ≥11 verbessern | |
| Richtlinie | dB | ≥ 55 Jahre |
| Rückkehrverlust | dB | ≥ 50 |
| Polarisationsabhängige Verluste | dB | ≤ 03 |
| Polarisierungsmodus Dispersion | ps | ≤ 02 |
| Betriebstemperatur | °C | -5 ~ +75 |
| Speichertemperatur | °C | -40 ~ +85 |
Anmerkung: angepasste Spezifikationen sind erhältlich.
Die vorstehenden Spezifikationen umfassen den Verlust der Steckverbinder.

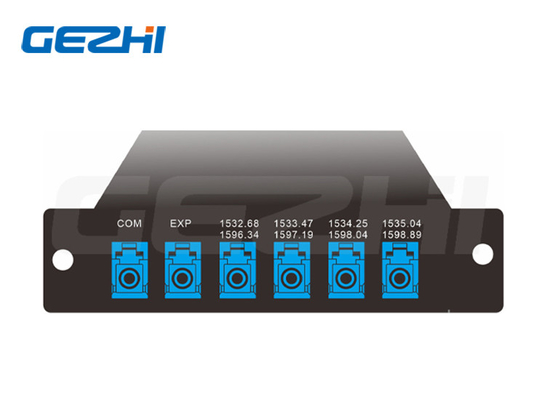

Wellenlänge-Multiplexer WM1-Diagramm
Bestellinformationen
| Modell | Kanal | Ausstattung | Art der Packung | Typ des Kabels | Faserlänge | Verbindungsstück |
|
WM1 S=Geben Sie an |
04=4Kanal 08=8Kanal S=Geben Sie an |
M=Mux D=Demux A=Mux+Demux |
A0 = ABS-Box 80x60x12 mm A1=ABS-Box 100x80x10mm A2 = ABS-Box 120x80x18 mm A3 = ABS-Box 140x115x15 mm L1=LGX 129*29*130 mm L2=LGX-Einsatz in einem 2-Schleusen-Rack L4=LGX-Einsatz in einem 4-Schleusen-Rack R1=19" 1 U-Rack R2=2Slot 19′′1U Rack R4=4Slot 19′′1U Rack S=Geben Sie an |
00=Nichts 09=900um loses Rohr |
00=Nichts 05=0,5 m 10=1,0 m |
00 = keine LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Geben Sie an |
Häufig gestellte Fragen
|
|
