| Brand Name: | GEZHI |
| Modellnummer: | GZ-FWDM |
Beschreibung des Produkts:

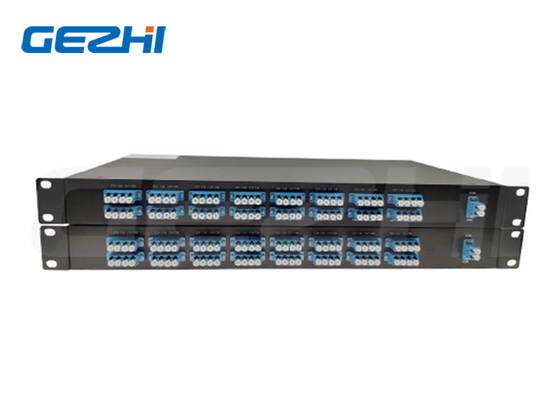

Mehrkanalfilter 40CH DWDM Mux Demux Multiplexer mit 1RU 19" Rackmount
Die 40CH DWDM mit LC/UPC-Optischen Adapter-Schnittstelle. Standalone 1RU 19" Rack Packaging Mux + Demux im Inneren. ITU Kanal 21-59.Der 1x40 Filter DWDM Mux Demux ist ein eigenständiges Produkt mit 40 Kanälen in einem kompakten 1RU-Rahmen, das für das Dichte-Wellenlänge-Division-Multiplexing (DWDM) und Demultiplexing geeignet istMit seinem dichten Signal-zu-Faser-Verhältnis ist der 40CH Filter DWDM mux demux ideal für den Ferntransport von Glasfasersignalen.Verwenden Sie es zum Multiplex und Transport einer großen Anzahl von Signalen verschiedener Formate über eine doppelte Faser.
Eigenschaften
◆Hochkanal-Isolierung
◆ auf Dünnfilm-Filterbasis
◆Niedrige polarisierungsbedingte Verluste
◆Multiplexer- und Demultiplexerkapazität in einem Bild
Anwendungen
◆Dichte WDM-Systeme
◆Zugriff / Unternehmensnetzwerke
◆CATV-Faseroptikverbindungen
◆U-Bahnnetze
Technische Parameter
| Parameter | Spezifikationen | Einheit | Kommentar | ||
| Min. | Maximal | ||||
| Eingangskanal | 1 | ||||
| Ausgangskanal | 48 | 32,40.44.48 Kanäle verfügbar | |||
| Abstand zwischen den Kanälen | 100 | GHz | |||
| Referenzpassband | - 12 Jahre.5 | 12.5 | GHz | ||
| Genauigkeit der Wellenlänge | - 50 | 50 | Nachmittag | Relativ zum ITU-Gitter | |
| Bandbreite von 1 dB |
0.2 (G) 0,4 (F) |
m |
Ausguss- oder Flachtop-Typ
|
||
| Bandbreite von 3 dB |
0.4 (G) 0,6 (F) |
m | |||
| I.L. | 4.5 | dB | Schlimmster Fall im Durchgangsband der ITU | ||
| Ich bin der UNI. | 1 | dB | |||
| Ripple | 0.7 | dB | Abweichung des Verlustes im ITU-Übergangsband | ||
| PDL | 0.5 | dB | Maximaler Wert im Durchlaufband der ITU | ||
| Nachbarschaft | 25 | dB | Schlimmster Fall im Durchgangsband der ITU | ||
| Nicht benachbarte Überstörung | 30 | dB | Schlimmster Fall im Durchgangsband der ITU | ||
| Gesamter Überschall | 22 | dB | Kumulative Übertragung aller anderen Kanäle | ||
| Rückkehrverlust | 40 | dB | |||
| Maximale Daueroptikleistung | 250 | mW | Maximale optische Eingangsleistung | ||
| Chromatische Dispersion (CD) | - 20 | +20 | PS/nm | ||
| PMD | 0.5 | ps | |||
Mechanische Zeichnung
Die Verpackungsgröße beträgt 120 mm X 70 mm X 10 mm für Mux/Demux.
Häufig gestellte Fragen
|
|
