| Brand Name: | GEZHI |
| Modellnummer: | Teiler PLC-GZ-1x24 |
Beschreibung des Produkts:

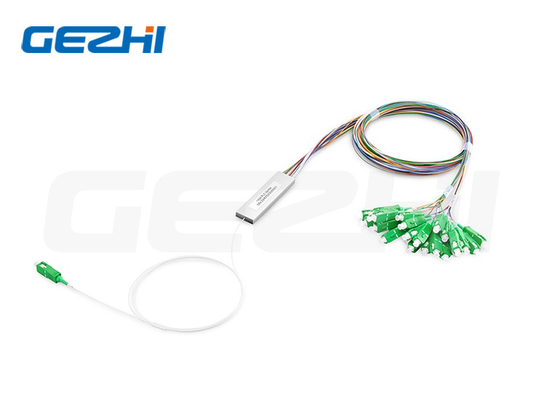

1x24 SC/APC Fiber PLC Splitter Blockloser Mini-Modulsplitter
1x24 PLC Splitter
Planar Lightwave Circuit (PLC) Splitter, PLC Splitter werden verwendet, um optische Signale zu verteilen oder zu kombinieren.Es basiert auf der Planarlichtwellen-Schaltkreistechnologie und bietet eine kostengünstige Lichtverteilungslösung mit geringem Formfaktor und hoher Zuverlässigkeit.
1xN-PLC-Splitter sind Präzisions-Ausrichtungsprozesse, mit denen ein einziger optischer Eingang in mehrere optische Ausgänge gleichmäßig aufgeteilt wird.während 2xN-PLC-Splitter einen doppelten optischen Eingang in mehrere optische Ausgänge aufteilen.Unsere PLC-Splitter bieten eine überlegene optische Leistung, hohe Stabilität und hohe Zuverlässigkeit, um den Anforderungen verschiedener Anwendungen gerecht zu werden.
Wir bieten eine Vielzahl von 1xN und 2xN PLC Blockless Splitter, einschließlich 1x2, 1x4, 1x8, 1x16,1x32, 1x64 Blockless Faser Typ PLC Splitter und 2x2, 2x4, 2x8, 2x16, 2x32,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
Eigenschaften
◆Gute Gleichförmigkeit und geringer Einsatzverlust
◆Niedrige polarisierungsbedingte Verluste
◆Exzellente Mechanik
◆Stabilität Telecordia GR-1221 und GR-1209
◆Betriebsumfeld: -40°C bis +85°C
◆Hohe Polarisierungs- und Auslöschungsrate und ausgezeichnete Einheitlichkeit
Anwendungen
◆Faser bis zum Punkt (FTTX)
◆Faser-to-Home (FTTH)
■ Passive optische Netze (PON, GEPON)
◆Lokale Netzwerke (LAN)
◆Kabelfernsehen (CATV)
◆Prüfgeräte
Technische Parameter
| Parameter | 1xN PLC Splitter Spezifikation | ||||||
| Betriebswellenlänge (nm) | 1260 bis 1650 | ||||||
| Typ | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Einfügungsverlust (dB) | Typisch | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Maximal | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Einheitlichkeit (dB) | Typisch | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Maximal | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) Max | Typisch | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Maximal | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Wellenlänge Abteilungsverlust (dB) |
Typisch | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Maximal | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatur Abteilungsverlust |
Typisch | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Maximal | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Richtbarkeit (dB) Min | 55 | ||||||
| Rücklaufverlust (dB) Min | 55(50) | ||||||
| Betriebstemperatur (°C) | -40 ~ +85 | ||||||
| Speichertemperatur (°C) | -40 ~ +85 | ||||||
| Faserlänge | 1m oder angepasst | ||||||
| Art der Faser | G657A | ||||||
| Typ des Steckers | Individualisiert | ||||||
| PLC-Splitter Barfaser (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC-Blocklos (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC-Splitter-Modul (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Für den Fall, dass | |
| Einheit für die Berechnung der Leistung der Fahrzeuge, die in Anhang I der Richtlinie 2008/57/EG aufgeführt sind | 19 1 U 2 U Rack-Mount-Box, LGX-Box, ODF-Box | ||||||
Material von hoher Qualität und Stabilität
|
|
|
|
Beugen von unempfindlichen Fasern |
Keramische Ferrule aus Nanozirkonium |

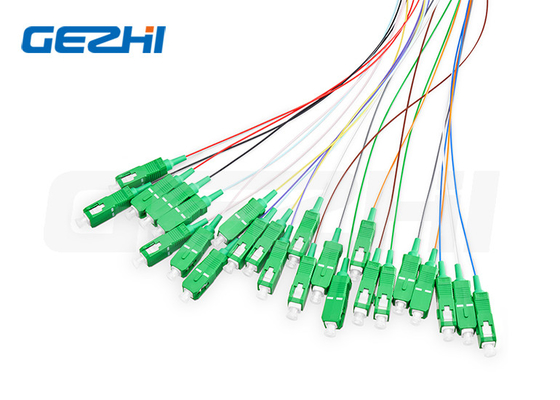

SC/APC-Anschlüsse |
Bestellinformationen
|
Häufig gestellte Fragen
|
|
