| Brand Name: | GEZHI |
| Modellnummer: | GZ-1x2 PLC100X |
Beschreibung des Produkts:

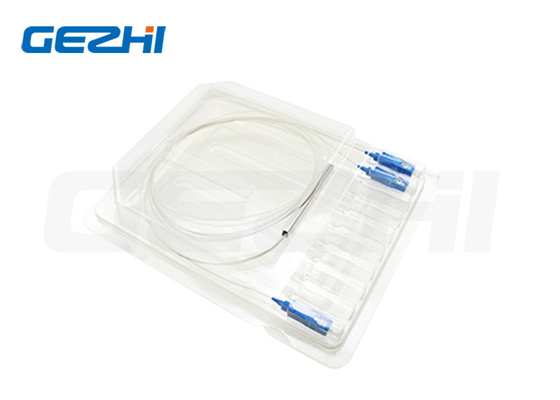

Hohe Zuverlässigkeit Stabilität 1x2 Mini Tube Typ Faser PLC Splitter

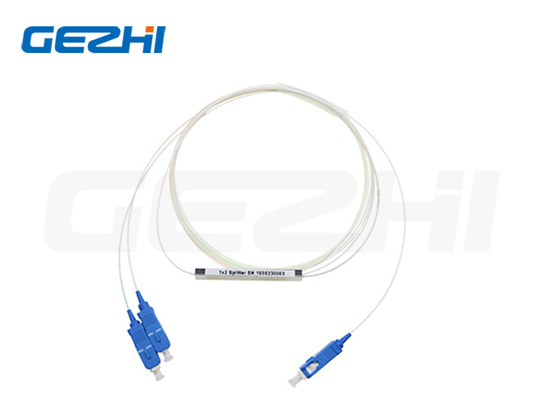

1x2 PLC Splitter
Die PLC Splitter sind Verzweigungsgeräte, die verwendet werden, um optische Signale an mehrere Standorte zur Verarbeitung zu verteilen.es ist oft notwendig, ein optisches Signal in viele identische Signale aufzuteilen, oder um viele Signale zu einem einzigen Signal zu kombinieren.PLC-Splitter (Planar Lightwave Circuit Splitter) ist eine Art optisches Strommanagementgerät, das mit Hilfe der optischen Silikon-Wellenleittechnologie hergestellt wirdSie sind für FTTx-passive optische Netze, CWDM, DWDM und optische Kabelfernsehsysteme konzipiert.PLC Splitter ist für die Verteilung optischer Signale vom Zentralbüro (CO) an mehrere Standorte verantwortlich.Wir liefern ganze Serien von 1*N und 2*N Splitterprodukten, die auf spezifische Anwendungen zugeschnitten sind.
Eigenschaften
Niedriger Einsatzverlust
Niedrige PDL
Kompaktes Design
Weite Betriebstemperatur: von -40°C bis 85°C
Hohe Zuverlässigkeit und Stabilität
Gute Kanal-zu-Kanal-Einheitlichkeit
Breite Betriebswellenlänge: von 1260 nm bis 1650 nm
Anwendungen
- Ich weiß.
Technische Parameter
| Parameter | 1xN PLC Splitter Spezifikation | ||||||
| Betriebswellenlänge (nm) | 1260 bis 1650 | ||||||
| Typ | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Einfügungsverlust (dB) | Typisch | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Maximal | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Einheitlichkeit (dB) | Typisch | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Maximal | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) Max | Typisch | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Maximal | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Wellenlänge Abteilungsverlust (dB) |
Typisch | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Maximal | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatur Abteilungsverlust |
Typisch | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Maximal | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Richtbarkeit (dB) Min | 55 | ||||||
| Rücklaufverlust (dB) Min | 55(50) | ||||||
| Betriebstemperatur (°C) | -40 ~ +85 | ||||||
| Speichertemperatur (°C) | -40 ~ +85 | ||||||
| Faserlänge | 1m oder angepasst | ||||||
| Art der Faser | G657A | ||||||
| Typ des Steckers | Individualisiert | ||||||
| PLC-Splitter Barfaser (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC-Splitter ohne Block (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC-Splitter-Modul (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Für den Fall, dass | |
| Einheit für die Berechnung der Leistung der Fahrzeuge, die in Anhang I der Richtlinie 2008/57/EG aufgeführt sind | 19 1 U 2 U Rack-Mount-Box, LGX-Box, ODF-Box | ||||||
Bestellinformationen
| Allgemeiner Arzt | XXX | XX | XX | XX | XX | XX |
|
Hafen Konfiguration |
Modultyp | Typ des Kabels | Faserlänge | Eintrittsanschluss |
Ausgabe Anschluss |
|
|
G=Gezhi P=PLC
|
102 ist 1x2. 104 ist 1x4 108 ist 1x8. 116 ist 1x16. 132 ist 1x32. 164 ist 1x64. 204 ist 2x4 208 ist 2x8 216 ist 2x16. 232 ist 2x32 264 ist 2x64 |
BF=Bare Faser BL=Blocklos MO=Module LG=LGX Box RM=Rackmontage CB =Kassettenkasten XX = angepasst
|
00 = keine 09=900um Löse Röhre 20 = 2,0 mm 30 = 3,0 mm |
05=0,5 m 10=1,0 m 15 = 1,5 m 30 = 3,0 m 40=4,0 m 50 = 5,0 m ..... |
0 = keine 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = angepasst |
0 = keine 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = angepasst |
Häufig gestellte Fragen
|
|
