| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-PLC100x |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Produktübersicht

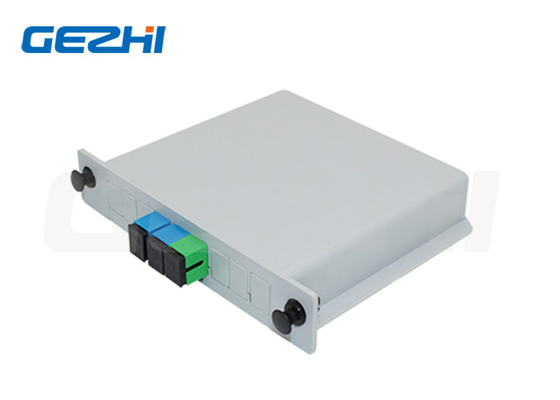

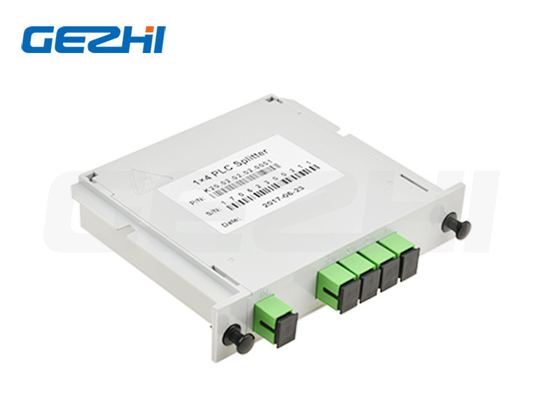

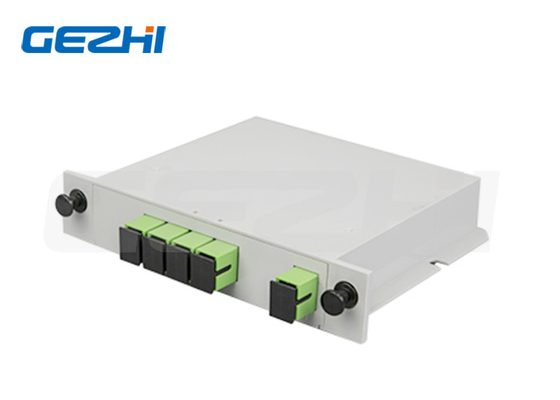

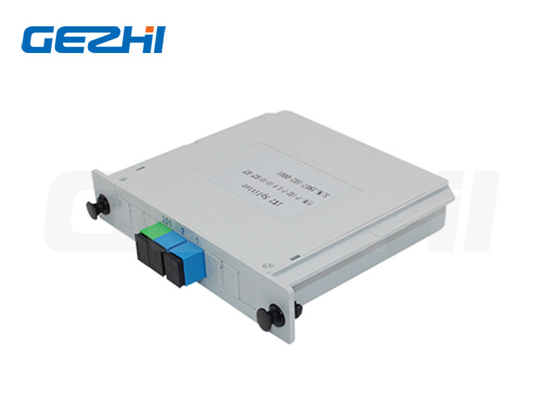

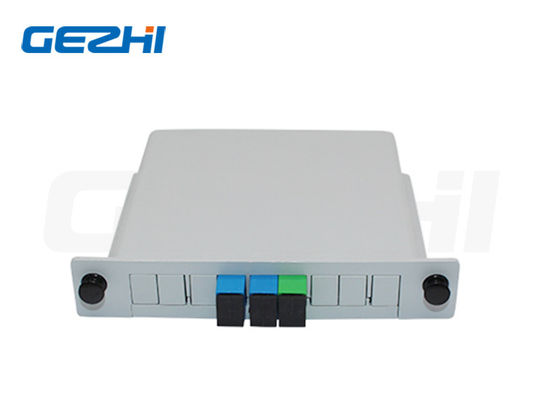

Passive Komponenten 1x2 1x4 PLC Splitter Cassette Plug-in Modul
PLC-Splitter
Die PLC Splitter sind Verzweigungsgeräte, die verwendet werden, um optische Signale an mehrere Standorte zur Verarbeitung zu verteilen.es ist oft notwendig, ein optisches Signal in viele identische Signale aufzuteilen, oder um viele Signale zu einem einzigen Signal zu kombinieren.PLC-Splitter (Planar Lightwave Circuit Splitter) ist eine Art optisches Strommanagementgerät, das mit Hilfe der optischen Silikon-Wellenleittechnologie hergestellt wirdSie sind für FTTx-passive optische Netze, CWDM, DWDM und optische Kabelfernsehsysteme konzipiert.PLC Splitter ist für die Verteilung optischer Signale vom Zentralbüro (CO) an mehrere Standorte verantwortlich.Wir liefern ganze Serien von 1*N und 2*N Splitterprodukten, die auf spezifische Anwendungen zugeschnitten sind.
Merkmale und Anwendungen
| Eigenschaften | Anwendungen |
| * Niedriger Einsatzverlust * Niedrige PDL * Kompaktes Design * Gute Kanal-zu-Kanal-Einheitlichkeit * Breite Betriebswellenlänge: von 1260 nm bis 1650 nm * Weite Betriebstemperatur: von -40°C bis 85°C * Hohe Zuverlässigkeit und Stabilität |
* FTTX-Systeme * PON-Netzwerke * CATV-Verbindungen * Optische Signalverteilung |
Spezifikationen
| Parameter | 1xN PLC Splitter Spezifikation | ||||||
| Betriebswellenlänge (nm) | 1260 bis 1650 | ||||||
| Typ | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Einfügungsverlust (dB) | Typisch | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Maximal | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Einheitlichkeit (dB) | Typisch | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Maximal | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) Max | Typisch | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Maximal | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Wellenlänge Abteilungsverlust (dB) |
Typisch | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Maximal | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatur Abteilungsverlust |
Typisch | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Maximal | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Richtbarkeit (dB) Min | 55 | ||||||
| Rücklaufverlust (dB) Min | 55(50) | ||||||
| Betriebstemperatur (°C) | -40 ~ +85 | ||||||
| Speichertemperatur (°C) | -40 ~ +85 | ||||||
| Faserlänge | 1m oder angepasst | ||||||
| Art der Faser | G657A | ||||||
| Typ des Steckers | Individualisiert | ||||||
| PLC-Splitter Barfaser (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC-Splitter (ohne Splitter, mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC-Splitter-Modul (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Für den Fall, dass | |
| Einheit für die Berechnung der Leistung der Fahrzeuge, die in Anhang I der Richtlinie 2008/57/EG aufgeführt sind | 19 1 U 2 U Rack-Mount-Box, LGX-Box, ODF-Box | ||||||
| Allgemeiner Arzt | XXX | XX | XX | XX | XX | XX |
|
Hafen Konfiguration |
Modultyp | Typ des Kabels | Faserlänge | Eintrittsanschluss |
Ausgabe Anschluss |
|
|
G=Gezhi P=PLC
|
102 ist 1x2. 104 ist 1x4 108 ist 1x8. 116 ist 1x16. 132 ist 1x32. 164 ist 1x64. 204 ist 2x4 208 ist 2x8 216 ist 2x16. 232 ist 2x32 264 ist 2x64 |
BF=Bare Faser BL=Blocklos MO=Module LG=LGX Box RM=Rackmontage CB =Kassettenkasten XX = angepasst
|
00 = keine 09=900um Löse Röhre 20 = 2,0 mm 30 = 3,0 mm |
05=0,5 m 10=1,0 m 15 = 1,5 m 30 = 3,0 m 40=4,0 m 50 = 5,0 m ..... |
0 = keine 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = angepasst |
0 = keine 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = angepasst |
|
|
