| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x3-RWM |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 Arbeitstage |
| Payment Terms: | T/T, Western Union |
Produktübersicht des 1x3-Raman-WDM-Moduls

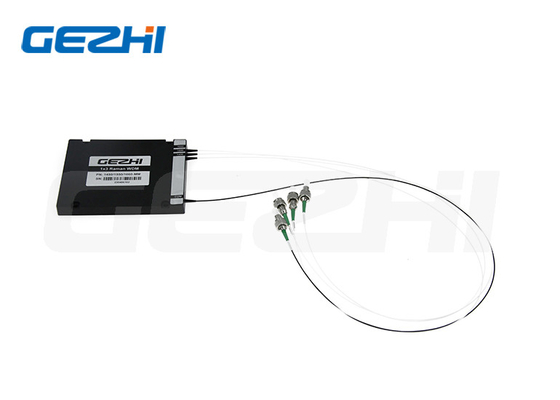

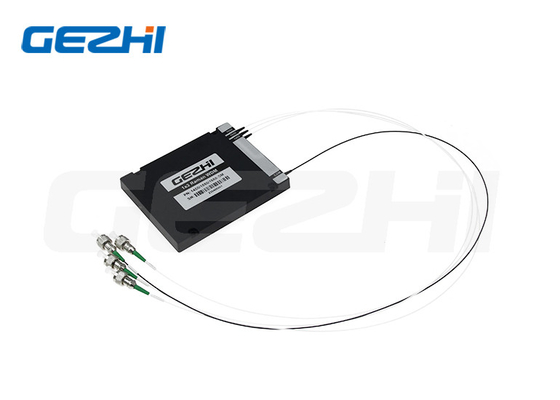

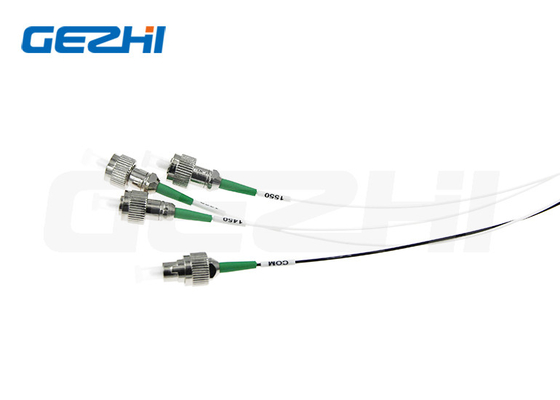

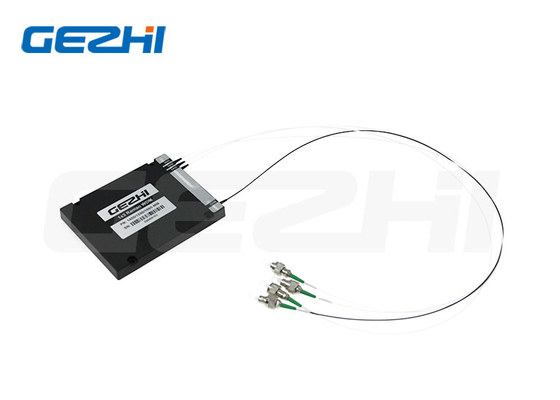

1450/1550/1660 nm 1x3 Raman WDM-Modul mit ABS-Box
Raman-WDM-Modul
Das Raman-Wellenlängenmultiplexer-Modul (Raman WDM) wird unter Verwendung der Dünnschichtfiltertechnologie hergestellt und dient zur Trennung und Kombination verschiedener Signalwellenlängen bei 1450 nm, 1550 nm und 1660 nm (oder 1650 nm).Raman-Filter WDM mit geringer Einfügungsdämpfung und hoher Isolationscharakteristik.Es wird häufig in Raman-DTS-Systemen oder anderen Fasertest- oder Messsystemen verwendet.
Funktionen und Anwendungen von1x3 Raman WDM-Modul
Merkmale:
Telcordia GR1221, RoHS-konform
Frei von Epoxidharz im Strahlengang und mit ausgezeichneter thermischer Stabilität
Geringe Einfügedämpfung und hohe Isolation
Breiter und flacher Durchlassbereich
Anwendungen:
FTTX-Onlinetests
WDM-System
Unternehmensnetzwerke
Spezifikationen von 1x3 Raman WDM-Modul
| Parameter | Einheit | Wert | |||
| Betriebswellenlänge | nm | 1450/1550/1660 | |||
| Mittenwellenlänge | nm | 1450 | 1550 | 1650 | |
| Bandbreite | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
| Einfügedämpfung | dB | ≤1,4 | |||
| Isolation (Nachbarkanal) | dB | ≥60 | ≥45 | ≥60 | |
| PDL | dB | ≤0,2 | |||
| PMD | PS | ≤0,2 | |||
| Richtwirkung | Einspielermodus | dB | ≥50 | ||
| Multimodus | dB | ≥35 | |||
| Rückflussdämpfung | Einspielermodus | dB | ≥45 | ||
| Multimodus | dB | ≥35 | |||
| Optische Leistung | mW | ≤500 | |||
| Betriebstemperaturbereich | ℃ | -10 bis 70 | |||
| Betriebstemperaturbereich | ℃ | -40 bis +85 | |||
| Paket (L x B x H) | mm | 100 x 80 x 10 | |||
Test Umgebung
|
|
|
| Typ | Paketspezifikation | Fasertyp |
Faser Durchmesser |
Faser Länge |
Verbinder |
| RWM = Römisches WDM-Modul | A1 =ABS-Box 100x80x10mm A2 =ABS-Box 120x80x18mm X=Andere |
S9 =9/125 M5 =50/125 M6 =62,5/125 |
25 =250 um 90 =900um 20 =2,0 mm 30 =3,0 mm X=Andere |
05 =0,5m 10 =1,0m 15 =1,5m X=Andere |
00 =keine LP =LC/UPC LA =LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC X=Andere |
|
|
