| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-4P-Circulator |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Produktübersicht des optischen 4-Port-Zirkulators

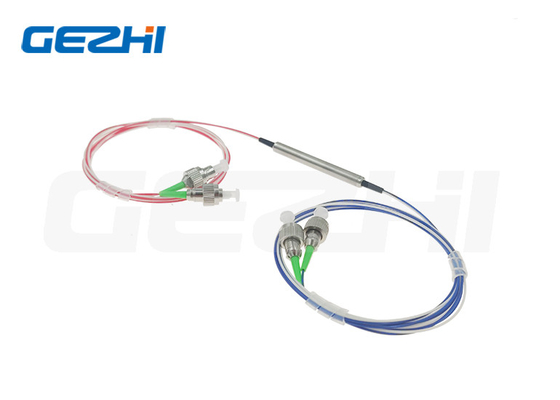

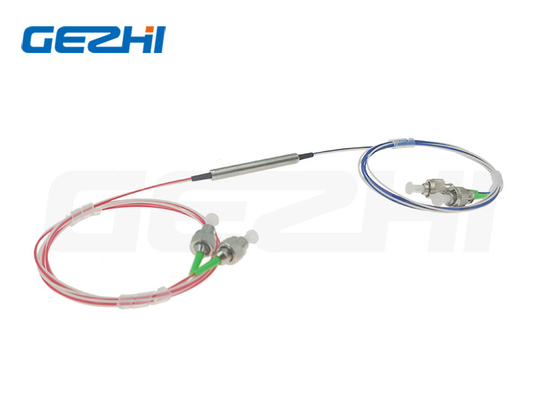

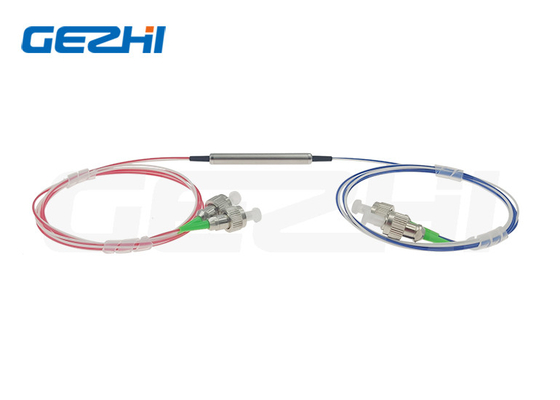

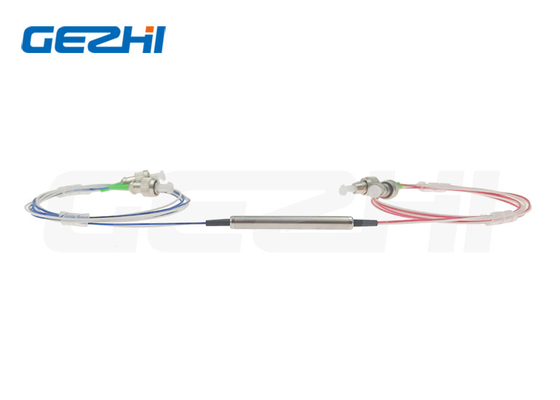

Faseroptischer 4-Port-1550-nm-Zirkulator für CATV-System
Faseroptischer Zirkulator
Der optische 4-Port-Zirkulator ist ein spezieller Zirkulatortyp, der über einen Eingang (Port 1), einen Ausgang (Port 4) und zwei gemeinsame Ports (Port 2 und 3) verfügt.Das Licht geht durch Port 1 zu Port 2. An Port 2 wird jegliches einfallende Licht als Ausgang zu Port 3 geleitet, während der gesamte Eingang von Port 3 als Ausgang zu Port 4 geleitet wird.
Im Vergleich zum Zirkulator mit 3 Anschlüssen verfügt das Gerät mit vier Anschlüssen über einen zusätzlichen bidirektionalen Anschluss.Somit kann es zum Aufbau flexiblerer oder komplexerer Glasfaser-Subsysteme verwendet werden, wie z. B. Add/Drop-Module, Mux/Demux-Module, bidirektionale Multi-Port-Splitter, optische WDM-Router usw.
Merkmale und Anwendungen des optischen 4-Port-Zirkulators
Merkmale:
Vier-Port-Betrieb
Breitbandig (+/-30 nm bei 1310 nm oder 1550 nm)
Hohe Isolation
Niedriger PDL
Epoxidfreier optischer Pfad
Anwendungen:
WDM-Systeme hinzufügen/löschen
Bidirektionale Kommunikationssysteme
Optische Dispersionskompensationssysteme
Spezifikationen von Optischer Zirkulator mit 4 Anschlüssen
| Parameter | P-Klasse | |
| Betriebswellenlänge (nm) | 1310±30 oder 1550±30 oder 1585±30 | |
| Isolierung (dB) | Typisch | 0,6 |
| Maximal | 0,8 | |
| Typische Isolierung (dB) | ≥50 | |
| Mindestisolation (dB) | ≥40 | |
| Übersprechen (dB) | ≥50 | |
| Polarisationsabhängiger Verlust (dB) | <0,15 | |
| Polarisationsmodendispersion | <0,1 | |
| Rückflussdämpfung (dB) | ≥50 | |
| Belastbarkeit (mW) | 500 | |
| Betriebstemperatur (℃) | -10~+75 | |
| Verpackungsmaße (mm) | Φ5,5xL50 oder Φ5,5xL63 | |
Test Umgebung
|
|
|
|
|
|
