| Wellenlänge: | 1310nm/1550nm | Hafen: | Hafen 3 |
|---|---|---|---|
| Verbindungsstück: | FC/UPC oder besonders anfertigen | Faser-Länge: | 1M oder anpassen |
| Faserart: | G657A1 | Anwendung: | optischer Verstärker |
| Markieren: | 1550 nm faseroptischer Zirkulator,faseroptischer Zirkulator mit drei Anschlüssen,optischer FC-Flanschkasten-Zirkulator |
||
Produktübersicht des optischen 3-Port-Zirkulators

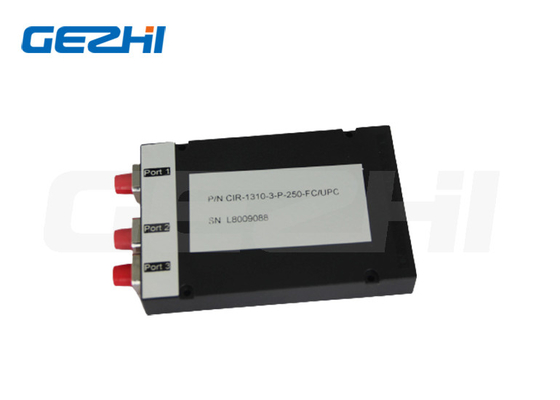

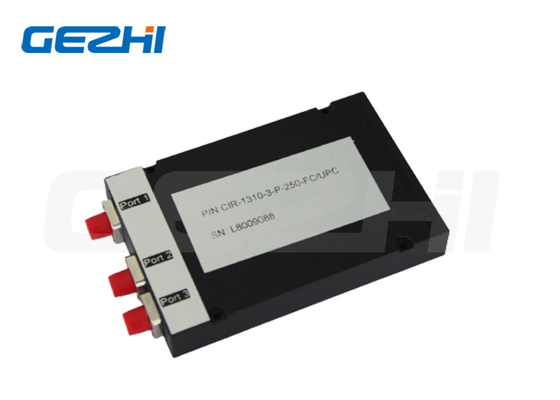

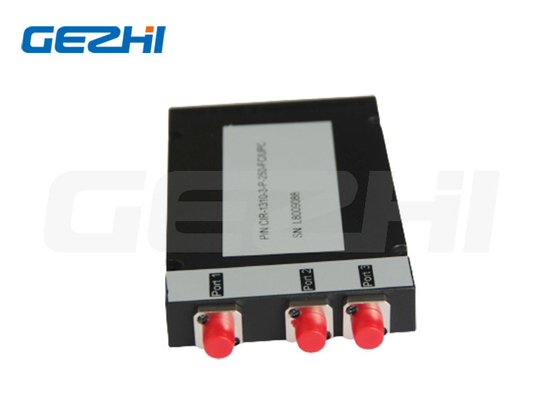

1310 nm/1550 nm mit FC-Flanschkasten, faseroptischer Zirkulator mit drei Anschlüssen
Faseroptischer Zirkulator
Der optische Zirkulator ist eine kompakte, leistungsstarke Lichtwellenkomponente, die eingehende Signale von Port 1 zu Port 2 und von Port 2 zu Port 3 leitet.Die Komponente bietet eine hohe Isolation, einen geringen Einfügungsverlust, ein hohes Extinktionsverhältnis und eine hervorragende Umgebungsstabilität. Der optische 3-Port-Zirkulator von GEZHI Photonics wird häufig in fortschrittlichen Kommunikationssystemen und faseroptischen Sensorsystemen eingesetzt.
Merkmale und Anwendungen des optischen Zirkulators mit 3 Anschlüssen
Merkmale:
Niedriger PDL
Geringe Einfügungsdämpfung
Epoxidfrei im optischen Pfad
Kompaktes Inline-Paket
Hohe Stabilität und Zuverlässigkeit
Anwendungen:
Optischer Verstärker
Metro-Area-Netzwerk
Kommunikation in zwei Richtungen
Wellenlänge hinzufügen/löschen
Technischer Parameter
Dispersionskompensation
Spezifikationen von Optischer Zirkulator mit 3 Anschlüssen
| Parameter | P-Klasse | |
| Aufbau | Port 1 zu Port 2 zu Port 3 | |
| Betriebswellenlänge (nm) | 1310±30 oder 1550±30 oder 1585±30 | |
| Isolierung (dB) | Typisch | 0,6 |
| Maximal | 0,8 | |
| Typische Isolierung (dB) | ≥50 | |
| Mindestisolation (dB) | ≥40 | |
| Übersprechen (dB) | ≥50 | |
| Polarisationsabhängiger Verlust (dB) | <0,15 | |
| Polarisationsmodendispersion | <0,1 | |
| Rückflussdämpfung (dB) | ≥50 | |
| Belastbarkeit (mW) | 500 | |
| Betriebstemperatur (℃) | -10~+75 | |
| Verpackungsmaße (mm) | Φ5,5xL50 oder Φ5,5xL63 | |
Test Umgebung
 |
|
|
|
