| Brand Name: | GEZHI or OEM |
| Modellnummer: | GZ-1x16-plc Teiler |
| MOQ: | 1pc |
| Preis: | Verhandlungsfähig |
| Delivery Time: | 2-7 Arbeits-Tage |
| Payment Terms: | T/T, Western Union |
Überblick über Teiler-Modul PLC-1x16

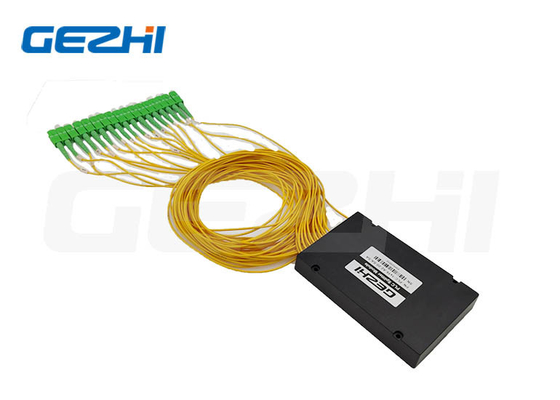

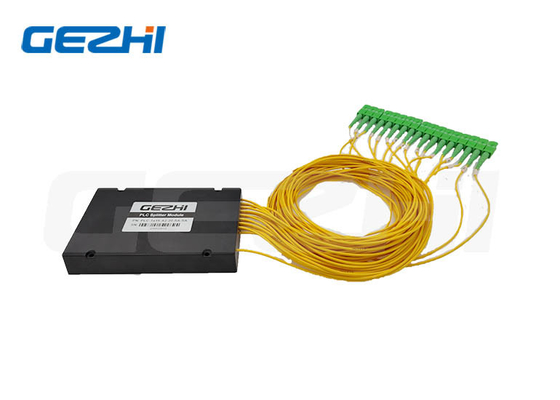

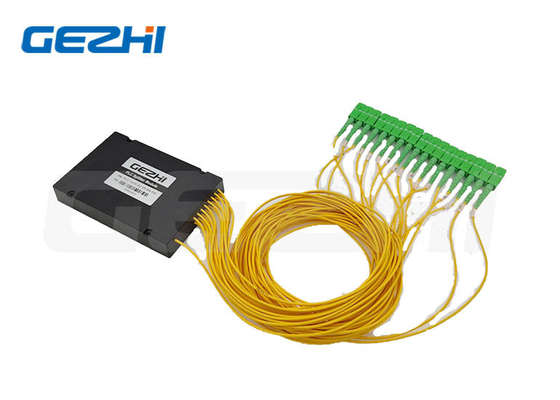

FTTX 1X16 PLC-Teiler-Modul ABS Kassetten-Art Faser-Teiler
Teiler PLC-1x16
Dem planaren Teiler des Lichtwellen-Stromkreis-(PLC) wird basiert auf einzigartigem Quarzglas wavequide Prozess mit zuverlässige Präzision ausgerichtetem Faserzopf in einem miniaturepackage entwickelt, versieht er eine Lichtverteilungslösung der niedrigen Kosten mit kleinem Formfaktor und hoher Zuverlässigkeit.
Die Kasten-Modulart PlC-Teiler der ABS 1x16 haben Hochleistung im Hinblick auf niedrige Einfügungsdämpfung, niedrige PDL, Verlust der hohen Rendite und ausgezeichnete Einheitlichkeit über einem breiten Wellenlängenbereich from1260nm zu 1650nm und zum Arbeiten in den Temperaturen von -40°C zu +80°C.
Eigenschaften u. Anwendungen Teiler-Moduls des PLC-1x16
|
Eigenschaften *Compact Entwurf *Customized Verpacken und Konfiguration |
Anwendungen *FTTx Systeme Passive optische Netze *Analog/Digital
|
Spezifikationen Teiler-Moduls des PLC-1x16
| Parameter | Teiler-Spezifikation PLC-1xN | ||||||
| Funktionierende Wellenlänge (Nanometer) | 1260 | 1650 | ||||||
| Art | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Einfügungsdämpfung (DB) | Typisch | 3,6 | 6,8 | 10,0 | 13,0 | 16,0 | 19,5 |
| Maximal | 3,8 | 7,1 | 10,3 | 13,5 | 16,5 | 20,5 | |
| Einheitlichkeit (DB) | Typisch | 0,4 | 0,5 | 0,5 | 1,0 | 1,0 | 2,5 |
| Maximal | 0,6 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 | |
| PDL (DB) maximal | Typisch | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
| Maximal | 0,15 | 0,15 | 0,25 | 0,3 | 0,3 | 0,3 | |
|
Wellenlänge Abteilungsverlust (DB) |
Typisch | 0,1 | 0,1 | 0,1 | 0,3 | 0,4 | 0,7 |
| Maximal | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | 1,0 | |
|
Temperatur Abteilungsverlust |
Typisch | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 |
| Maximal | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Minute der Richtdämpfungs-(DB) | 55 | ||||||
| Minute der Rückflussdämpfungs-(DB) | 55(50) | ||||||
| Betriebstemperatur (°C) | -40~ +85 | ||||||
| Lagertemperatur (°C) | -40 | +85 | ||||||
| Faserlänge | 1m oder besonders angefertigt | ||||||
| Faser-Art | G657A | ||||||
| Verbindungsstück-Art | Besonders angefertigt | ||||||
| Plc-Teiler-bloße Faser (Millimeter) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Plc-Teiler Blockless (Millimeter) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Plc-Teiler-Modul (Millimeter) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-Teiler-Gestell-besteigbar (Millimeter) | 19' Gestell-Berg-Kasten 1U 2U, LGX-Kasten, ODF-Kasten | ||||||
Odering-Informationen Teiler-Moduls des PLC-1x16
| GP | XXX | XX | XX | XX | XX | XX |
|
Hafen Configrition |
Modulart | Kabelart | Faserlänge | Eingegebenes Verbindungsstück |
Ertrag Verbindungsstück |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Bare-Faser BL=Blockless MO=Module LG=LGX-Kasten RM=Rack-Berg CB=Cassette-Kasten XX=Customized
|
00=none 09=900um Loses Rohr 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
FAQ
Q1: Kann ich einen Beispielauftrag haben? Was ist Ihr MOQ von Teiler Modul PLC-1x16?
|
|
