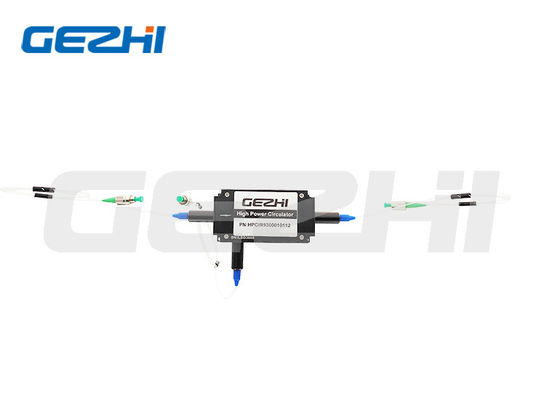

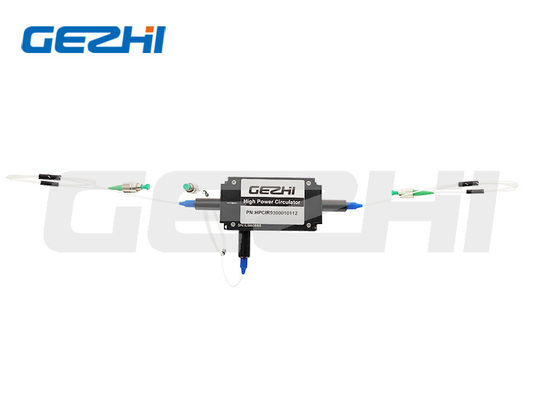

Anpassbarer Wellenlängen-TGG-basierter 3-Port-Polarisationserhaltungs-Optikzirkulator für Faserverstärker

Name: Anpassbarer Wellenlängen-TGG-basierter 3-Port-Polarisationserhaltungs-Optikzirkulator für Faserverstärker
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Polarisationserhaltender optischer Zirkulator
Price: 465.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	Polarisationserhaltender optischer Zirkulator
MOQ:	1pc
Preis:	US$250-US$680
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE RoHS,ISO9001

Betriebswellenlänge:

532, 633, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

Kundenspezifischer polarisationserhaltender optischer Zirkulator

TGG basierte polarisationserhaltenden optischen Zirkulator

Kundengerechter optischer Zirkulator P.M.

Beschreibung des Produkts

Kundenspezifischer Polarisationserhaltender Optischer Zirkulator auf TGG-Basis für Faserverstärker

Anpassbarer Polarisationserhaltender Optischer Zirkulator für Wellenlängen

Die Schlüsselfunktion eines faseroptischen Zirkulators besteht darin, Licht mit geringem Verlust nur in einer Richtung sequenziell von Port zu Port zu leiten, was zur Trennung von Signalen führt, die sich in entgegengesetzten Richtungen entlang einer optischen Faser bewegen.

Gezhi Photonics stellt verschiedene Inline-Faseroptik-Zirkulatoren her, darunter Hochleistungs-Optik-Zirkulatoren, Singlemode- und Multimode-Faser-Zirkulatoren (polarisationsunabhängige und polarisationserhaltende Faseroptik-Zirkulatoren). Diese Faserzirkulatoren sind auf Anfrage kundenspezifisch anpassbar.

Merkmale

Geringe Einfügedämpfung
Hohe Rückflussdämpfung
Hohe Isolation
Hohe Stabilität & Zuverlässigkeit

Anwendungen

Faserverstärker
Prüfinstrument
Fibersensor
Medizinische Geräte

Technische Spezifikationen

Parameter	Einheit	Werte
Betriebswellenlänge	nm	532 \| 633 oder 680 \| 780, 808, 850 oder 930 \| 980 \| 1030 \| 1053 oder 1064 \| 1150
Wellenlängenbandbreite	nm	±5 \| ±5 \| ±10 \| ±10 \| ±10 \| ±10 \| ±5
Einfügedämpfung	dB	≤2,5 \| ≤2,5 \| ≤1,5 \| ≤1,5 \| ≤1,5 \| ≤1,5 \| ≤1,5
Min. Isolation	dB	≥20 \| ≥20 \| ≥22 \| ≥22 \| ≥22 \| ≥22 \| ≥22
Spitzenisolation	dB	≥25 \| ≥25 \| ≥26 \| ≥25 \| ≥25 \| ≥25 \| ≥25
Extinktionsverhältnis (Typ B)	dB	≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18 \| ≥18
Extinktionsverhältnis (Typ F)	dB	≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20 \| ≥20
Fasertyp	/	PM460 \| PM630 \| PM780 \| PM980 \| PM980 \| PM980 oder 1060
Maximale Leistung (CW)	W	0,02 \| 0,05 \| 0,5, 5, 10 oder 20 \| 0,5, 5 oder 20 \| 0,5, 5, 20 \| 0,5, 5, 20 \| 0,5, 5, 20
Übersprechen	dB	≥45
Rückflussdämpfung	dB	≥45
Zugbelastung	N	≤5
Betriebstemperatur	°C	0~+60
Lagertemperatur	°C	-10~+75
Gehäuseabmessungen	nm	70x28x26

Hinweis:

1. Die obigen Spezifikationen gelten für Geräte ohne Stecker. Mit Stecker erhöht sich die IL um 0,3 dB, die Rückflussdämpfung verringert sich um 5 dB und das Extinktionsverhältnis verringert sich um 2 dB.

2. Bei Pulsanwendungen informieren Sie uns bitte über die Pulsenergie und die Spitzenleistung.

Gehäuseabmessungen

Bestellinformationen

Parameter	Optionen
① Port	3=3port
② Wellenlänge	532; 633; 680; 780; 808; 850; 930; 980; 1030; 1053; 1064; 1150nm; S=Spezifizieren
③ Achsenausrichtung	B=Beide Achsen arbeiten; F=Langsame Achse arbeitet, schnelle Achse blockiert; N=Nicht-PM-Typ ist verfügbar
④ Leistungsaufnahme	0L=0,5W; 01=1W; 02=2W; 10=10W; 10=20W; S=Spezifizieren
⑤ Fasertyp	PM460; PM630; PM780; PM980; PM1060; S=Spezifizieren
⑥ Gehäuseabmessungen	T2=70x28x26mm; S=Spezifizieren
⑦ Pigtail-Typ	00=blanke Faser; 09=900um loser Schlauch
⑧ Faserlänge	08=0,8m; 10=1m; S=Spezifizieren
⑨ Steckertyp	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Spezifizieren
⑩ Spitzenleistung für Puls	00=Dauerstrich, 10=10kW, 20=20kW, SS=Spezifiziert
