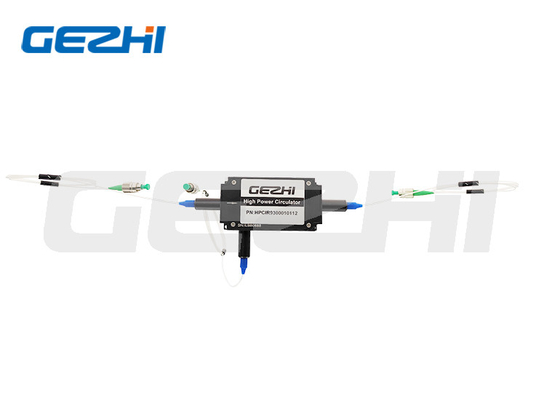

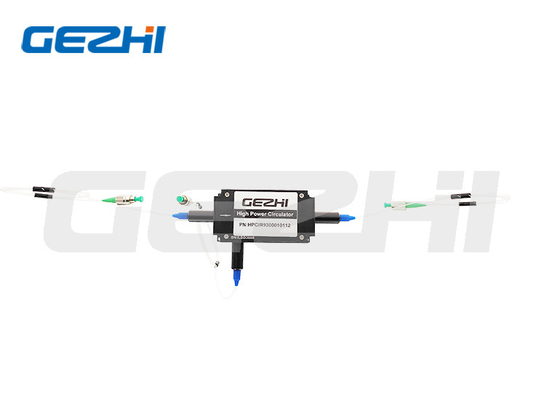

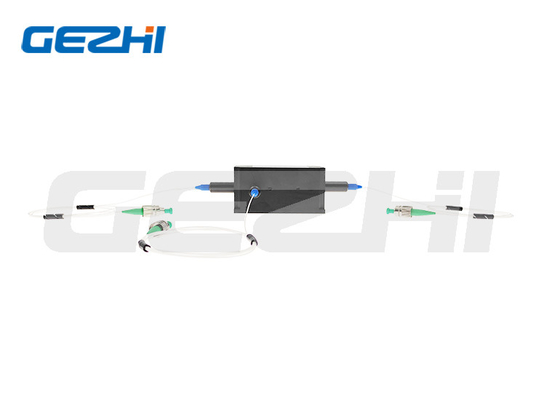

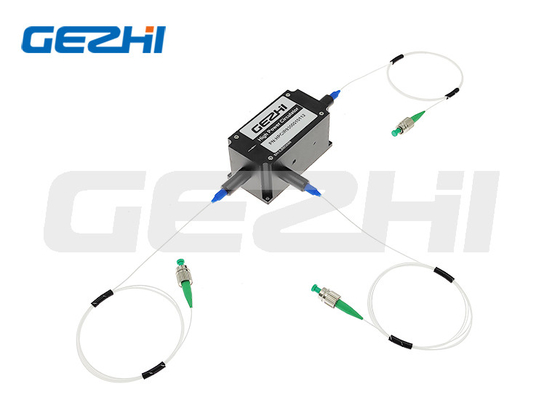

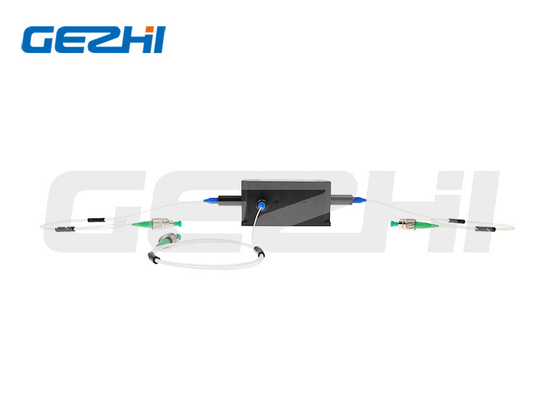

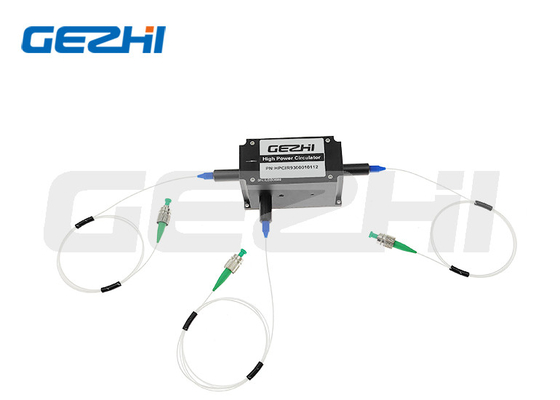

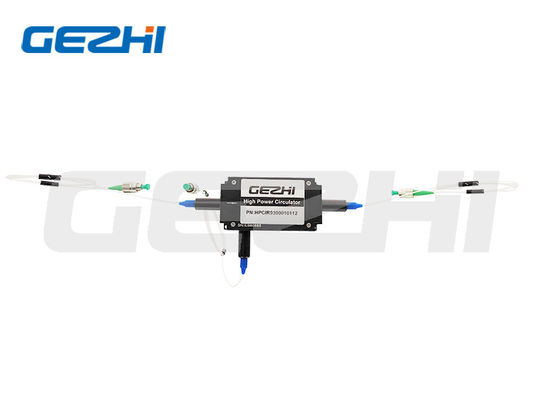

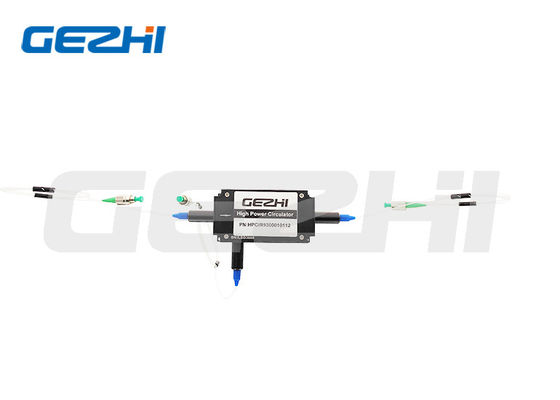

Faser Zirkulator-1310/1480/1550nm der 3 Hafen-hohen Leistung für Faser-Sensor

Name: Faser Zirkulator-1310/1480/1550nm der 3 Hafen-hohen Leistung für Faser-Sensor
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Faser-Zirkulator der 3 Hafen-hohen Leistung
Price: 744.08 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Modellnummer:	Faser-Zirkulator der 3 Hafen-hohen Leistung
MOQ:	1pc
Preis:	Verhandlungsfähig
Payment Terms:	T/T, Western Union

Einzelheiten

Product Description

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE RoHS,ISO9001

Modellnummer:

Zirkulator-XX der hohen Leistung

Gebrauch:

Verstärker aus optischen Fasern

Garantiezeit:

3 Jahre

Portart:

Hafen 3

Anwendung:

Faser-Optik-Sensor

Verpackung Informationen:

Papierkasten

Versorgungsmaterial-Fähigkeit:

5000pcs pro Monat

Hervorheben:

Faser-Zirkulator der hohen Leistung

3 Hafen-Faser-Zirkulator

Product Description

Hoher Hafen-hohen Leistung der Reliability&-Stabilitäts-1310/1480/1550nm 3 Faser-Zirkulator (bis zu 20W) für Faser-Sensor

Produkt-Beschreibung

Die Inspektion optisches Circulator-30W Hafen 1310nm/1480nm/1550nm 3 hoher Leistung ist eine kompakte, Hochleistungslichtwelle olarization unabhängige Komponente, die Eingangssignale von Port1 bis Port2 verlegt, und ankommenden Port2 Signale, 3. zu tragen. So treten mitteln Faseroptikzirkulatoren als die Signalrouter auf, Licht von einer Inputfaser einer Ertragfaser über, aber verweisen Licht, das entlang diese Ertragfaser zu einem dritten Hafen zurückgeht. Sie sind für Faserlaser der hohen Leistung und Instrumentierungsanwendungen ideal.

Eigenschaften	Anwendungen
Niedrige Einfügungsdämpfung	EDFA u. Raman Amplifier
Verlust der hohen Rendite	Faser-Sensor
Hohe Isolierung	Faser-Instrument
Hohe Reliability&-Stabilität

Spezifikationen

Parameter		Einheit	Wert
Art		-	Art A	Art B
Portart		-	3 Port
Mittelwellenlänge		Nanometer	1550, 1480, 1310
Funktionierender Wellenlängenbereich		Nanometer	±20
Art. Einfügungsdämpfung an 23℃		DB	0,7	0,6
Max. Einfügungsdämpfung an 23℃		DB	0,9	0,8
Art. Höchstisolierung 23℃		DB	46	30
Min. Isolation an 23℃		DB	40	25
Min. Extinction Ratio an 23℃ (P.M.-Faser-Art)		DB	20
Verlust Max. Polarization Dependent an 23℃ (Inspektions-Faser-Art)		DB	0,15
Min. Cross Talk		DB	50
Min., Rückflussdämpfung an 23℃		DB	50
Gehäuseabmessungen	Eingangsleistung ≤5W	Millimeter	φ5.5x35
	Eingangsleistung ≤10W	Millimeter	70x12x8
	Eingangsleistung ≤20W	Millimeter	/	38x18.5x11.5
Maximum-Zugbeanspruchung		N	5
Betriebstemperatur		℃	-5~+70
Lagertemperatur		℃	-40~+85

Mit Verbindungsstück ist die Behandlungsenergie nur 1W, IL ist 0.3dB höher, ist RL 5dB zu senken, und ER ist niedrigeres 2dB.
Verbindungsstückschlüssel ist ausgerichtet, um Achse zu verlangsamen.

Gehäuseabmessungen

Einrichtungs-Informationen

HPMCIR-1111-234-555-67-8-999-AABB (P.M.-Faser-Art)/HPICIR-1111-234-555-67-8-999-AABB (Inspektions-Faser-Art)
1111 - Wellenlänge:	1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Specified
2 - Portart:	3=3-Port
3 - Stadium:	A=Type A, B=Type B
4 - Arbeitsachse:	F=Fast-Achse blockierte, N=Non-PM
555 - Faser-Art:	001=PM1550, 002=PM1310, 008=SMF-28E, SSS=Specified
6 - Gehäuseabmessungen:	0=φ5.5x35mm, 1=70x12x8mm, 2=38x18.5x11.5mm, 3=50x28x14mm, S=Specified
7 - Zopf-Art:	0=bare Faser, 1=900μm loses Rohr
8 - Faser-Länge:	0.8=0.8m, 1.0=1m, S=Specified
999 - Verbindungsstück-Art:	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified
AA - Durchschnittliche Energie:	01=1W, 02=2W, 05=5W, 10=10W, 20=20W, SS=Specified
BB - Höchstleistung:	00=Continuous Welle, 01=1kW, 02=2kW, 10=10kW, SS=Specified
