Komponenten der hohen Leistung
Created with Pixso. 980-1080nm Hochleistungsoptischer Zirkulator mit 100W Leistung und niedrigem Einsetzverlust für EDFA & Raman Verstärker

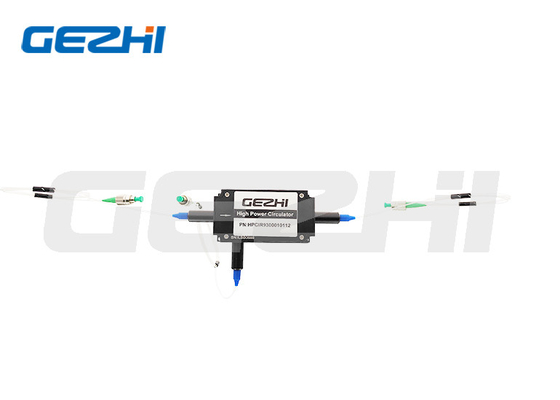

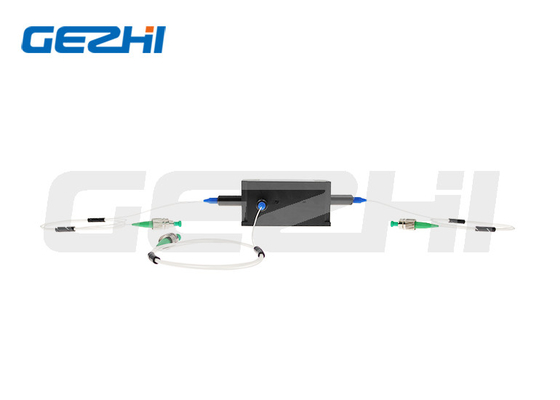

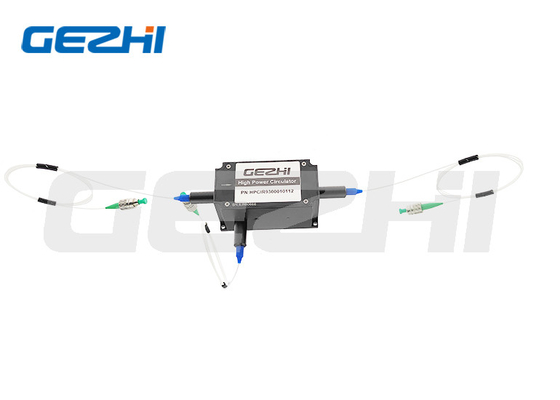

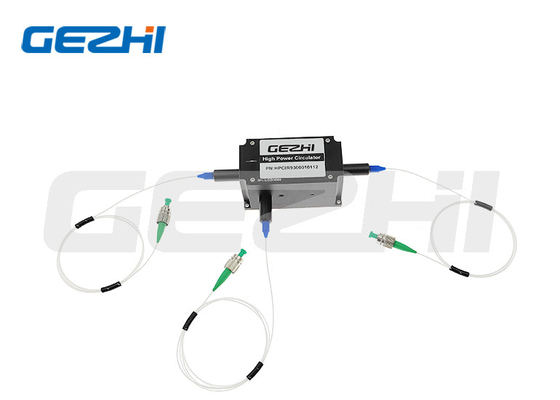

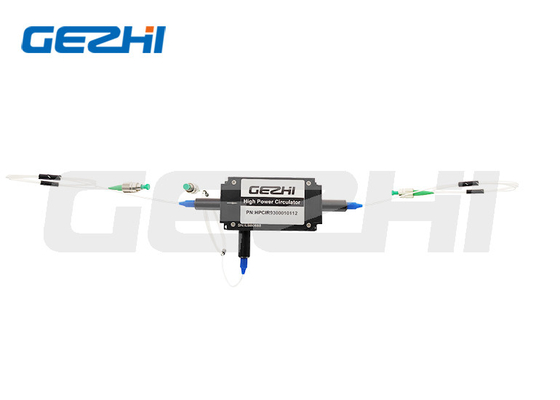

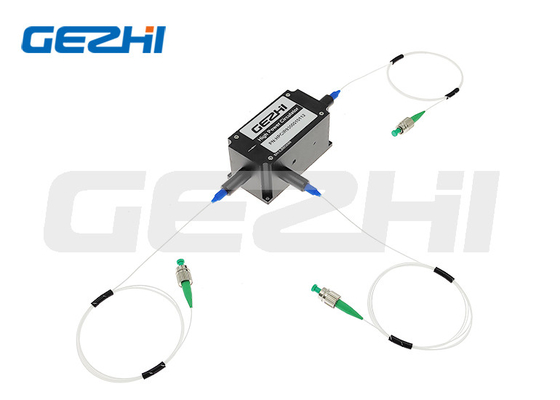

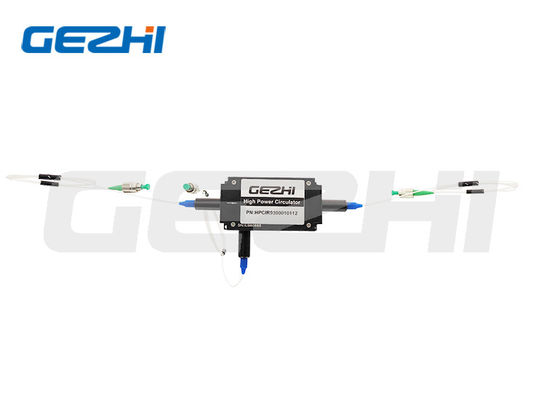

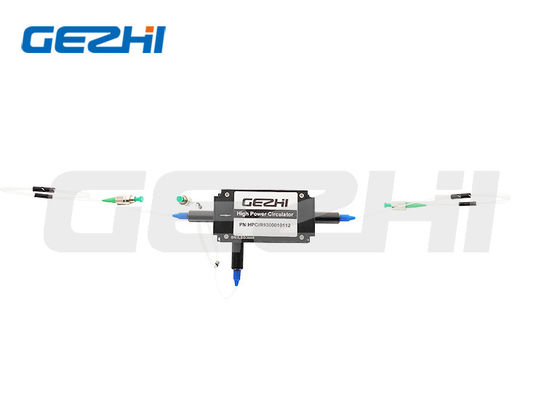

980-1080nm Hochleistungsoptischer Zirkulator mit 100W Leistung und niedrigem Einsetzverlust für EDFA & Raman Verstärker
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name

980-1080nm Hochleistungsoptischer Zirkulator mit 100W Leistung und niedrigem Einsetzverlust für EDFA & Raman Verstärker

Markenbezeichnung: GEZHI or OEM
Modellnummer: Zirkulator der 3 Hafen-hohen Leistung
MOQ: 1pc
Preis: US$250-US$680
Zahlungsbedingungen: T/T, Western Union
Einzelheiten
Beschreibung des Produkts
Einzelheiten
Herkunftsort:
CHINA
Zertifizierung:
CE RoHS,ISO9001
Wellenlänge:
980-1080nm
Verpackung Informationen:
Papierkasten
Versorgungsmaterial-Fähigkeit:
5000pcs pro Monat
Hervorheben:

Optischer Zirkulator der hohen Leistung

,

optischer Zirkulator 100W

,

Raman Amplifier Optical Circulator

Beschreibung des Produkts
980-1080nm Hochleistungs-Optischer Zirkulator 100W für EDFA / Raman-Verstärker
Produktübersicht

Optischer Zirkulator mit geringem Einfügedämpfung 980-1080nm Hochleistung bis zu 100W für EDFA & Raman-Verstärker

Der 3-Port 980-1080nm Hochleistungs-Polarisationsunempfindliche Optische Zirkulator ist eine Glasfaserkomponente, die mit SM-Faser aufgebaut ist. Er ermöglicht die Lichtübertragung nur in einer Richtung und blockiert die entgegengesetzte Übertragung, mit einem Lichtweg von Port 1 zu Port 2 und von Port 2 zu Port 3. Er kann eine Leistung von bis zu 100W verarbeiten.

980-1080nm Hochleistungsoptischer Zirkulator mit 100W Leistung und niedrigem Einsetzverlust für EDFA & Raman Verstärker 0 980-1080nm Hochleistungsoptischer Zirkulator mit 100W Leistung und niedrigem Einsetzverlust für EDFA & Raman Verstärker 1 980-1080nm Hochleistungsoptischer Zirkulator mit 100W Leistung und niedrigem Einsetzverlust für EDFA & Raman Verstärker 2
Hauptmerkmale
  • Geringe Einfügedämpfung
  • Hohe Isolation
  • Optischer Pfad Epoxidfrei
  • Hohe Leistungsbelastbarkeit
Anwendungen
  • EDFA & Raman-Verstärker
  • Fasersensor
  • Dispersionskompensation
  • Test & Messung
  • WDM-Systeme
Technische Spezifikationen
Parameter Einheit Wert
Mittenwellenlänge nm 1064, 1030, 980
Betriebswellenlängenbereich nm ±5
Typ. Spitzenisolation dB 25
Min. Isolation bei 23°C dB 22
Typ. Einfügedämpfung bei 23°C dB 1.0
Max. Einfügedämpfung bei 23°C dB 1.3
Min. Extinktionsverhältnis bei 23°C (PM-Fasertyp) dB 20
Max. Polarisationsabhängige Dämpfung bei 23°C (SM-Fasertyp) dB 0.15
Min. Rückflussdämpfung bei 23°C (Eingang/Ausgang) dB 45
Min. Nebensprechen dB 45
Max. Durchschnittliche optische Leistung (einschließlich Port1 & Port2) W 50, 100 oder spezifiziert
Max. Spitzenleistung für ns-Impuls kW 10 oder spezifiziert
Max. Zuglast N 5
Gehäuseabmessungen mm 82x38x35
Betriebstemperatur °C +10~+50
Lagertemperatur °C 0~+60
Mit Steckverbindern beträgt die Handhabungsleistung nur 1W, die IL ist 0,3dB höher, die RL ist 5dB niedriger und die ER ist 2dB niedriger.
Der Steckverbinder-Schlüssel ist an der langsamen Achse ausgerichtet.
Gehäuseabmessungen
980-1080nm Hochleistungsoptischer Zirkulator mit 100W Leistung und niedrigem Einsetzverlust für EDFA & Raman Verstärker 3
Bestellinformationen
HPMCIR-1111-23-444-56-7-888-99AA (PM-Fasertyp) / HPICIR-1111-23-444-56-7-888-99AA (SM-Fasertyp)
1111 - Wellenlänge: 1064=1064nm, 1030=1030nm, 980=980nm, SSSS=Spezifiziert
2 - Port-Typ: 3=3-Port
3 - Arbeitsachse: B=Beide Achsen arbeiten, F=Schnelle Achse blockiert, N=Nicht-PM
444 - Fasertyp: 018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=Spezifiziert
5 - Gehäuseabmessungen: 0=82x38x35mm, S=Spezifiziert
6 - Pigtail-Typ: 0=blanke Faser, 1=900µm loser Schlauch
7 - Faserlänge: 0.8=0.8m, 1.0=1m, S=Spezifiziert
888 - Steckverbinder-Typ: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Keine, S=Spezifiziert
99 - Durchschnittliche Leistung: 50=50W, 100=100W, SS=Spezifiziert
AA - Spitzenleistung: 00=Dauerstrich, 01=1kW, 02=2kW, 10=10kW, 20=20kW
