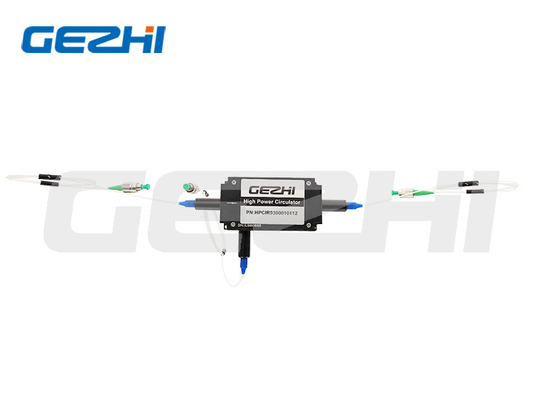

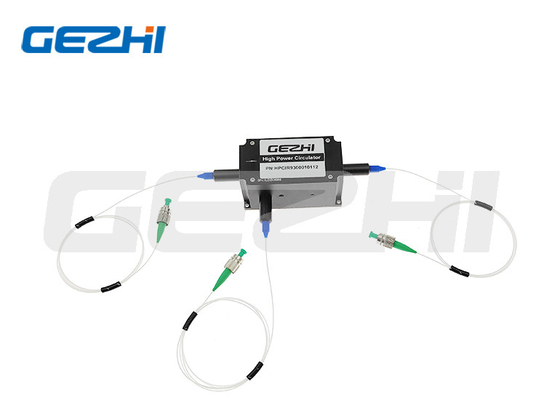

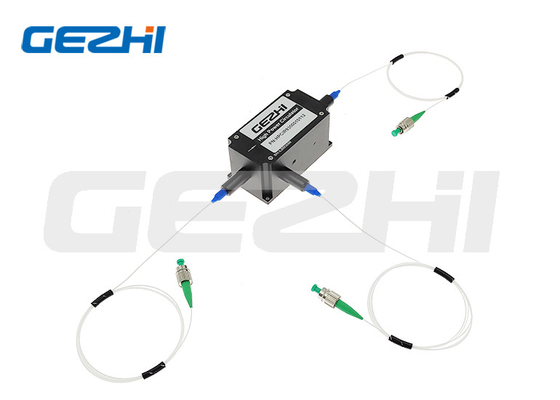

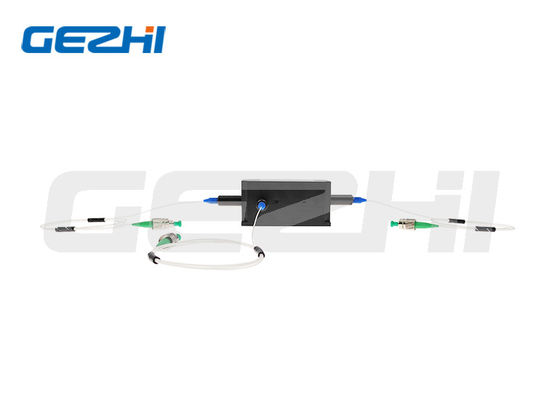

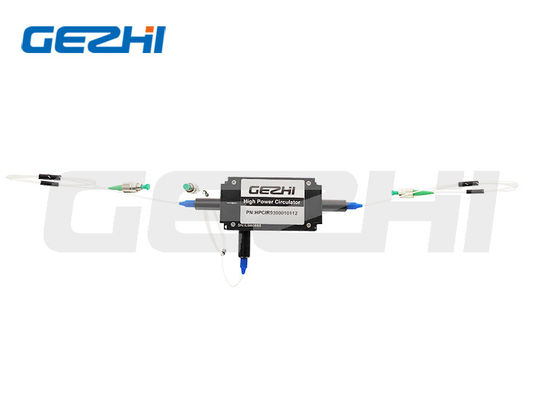

Hochleistungs-Faseroptischer Kreislauf mit niedrigem Einsatzverlust für EDFA-DWDM-OTDR-Systeme

Name: Hochleistungs-Faseroptischer Kreislauf mit niedrigem Einsatzverlust für EDFA-DWDM-OTDR-Systeme
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Zirkulator der 3 Hafen-hohen Leistung
Price: 465.00 USD
Availability: InStock

Markenbezeichnung:	GEZHI or OEM
Modellnummer:	Zirkulator der 3 Hafen-hohen Leistung
MOQ:	1pc
Preis:	US$250-US$680
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE RoHS,ISO9001

Leistung:

bis zu 20W

Verpackung Informationen:

Papierkasten

Hervorheben:

Faser-optischer Zirkulator der hohen Leistung

3 Hafen-Faser-optischer Zirkulator

EDFA-Faser-optischer Zirkulator

Beschreibung des Produkts

Optischer Zirkulator mit geringer Einfügedämpfung und 3 Ports für EDFA DWDM OTDR-Systeme mit hoher Leistung

Produktübersicht

Der 3-Port-Hochleistungs-Optikzirkulator ist eine Hochleistungs-Lichtwellenkomponente, die eingehende Signale von Port 1 zu Port 2 und eingehende Port 2-Signale zu Port 3 leitet. Optische Zirkulatoren fungieren als Signalrouter, die Licht von einer Eingangs- zu einer Ausgangsfaser übertragen und gleichzeitig zurückkehrendes Licht entlang dieser Ausgangsfaser zu einem dritten Port leiten. Sie bieten einen ähnlichen Schutz wie Isolatoren, indem sie die Eingangsphase vor Rückleistung schützen und gleichzeitig die Nutzung des abgelehnten Lichts ermöglichen.

Hauptmerkmale

Geringe Einfügedämpfung
Hohe Rückflussdämpfung
Hohe Stabilität und Zuverlässigkeit

Anwendungen

Faserverstärker
Prüfinstrument
Medizinische Geräte

Technische Spezifikationen

Standard-Leistungsversion (bis zu 20W)

Parameter	Einheit	Wert
Leistung		Bis zu 20W
Mittenwellenlänge	nm	1064, 1030, 980 \| 850, 808, 780
Betriebswellenlängenbereich	nm	±5
Typ. Spitzenisolation	dB	25 \| 23
Min. Isolation bei 23℃	dB	22 \| 20
Typ. Einfügedämpfung bei 23℃	dB	1,0 \| 1,2
Max. Einfügedämpfung bei 23℃	dB	1,3 \| 1,5
Min. Extinktionsverhältnis bei 23℃ (PM-Fasertyp)	dB	20 \| 18
Max. Polarisationsabhängige Dämpfung bei 23℃ (SM-Fasertyp)	dB	0,15
Min. Rückflussdämpfung bei 23℃ (Ein-/Ausgang)	dB	45
Min. Nebensprechen	dB	45
Max. Durchschnittliche optische Leistung (einschließlich Port 1 & Port 2)	W	1, 2, 5, 10, 20 oder spezifiziert
Max. Spitzenleistung für ns-Impulse	kW	10 oder spezifiziert
Max. Zuglast	N	5
Gehäuseabmessungen	mm	70x28x26
Betriebstemperatur	℃	+10~+50
Lagertemperatur	℃	0~+60

Hochleistungsversion (bis zu 100W)

Parameter	Einheit	Wert
Leistung		Bis zu 100W
Mittenwellenlänge	nm	1064, 1030, 980
Betriebswellenlängenbereich	nm	±5
Typ. Spitzenisolation	dB	25
Min. Isolation bei 23℃	dB	22
Typ. Einfügedämpfung bei 23℃	dB	1,0
Max. Einfügedämpfung bei 23℃	dB	1,3
Min. Extinktionsverhältnis bei 23℃ (PM-Fasertyp)	dB	20
Max. Polarisationsabhängige Dämpfung bei 23℃ (SM-Fasertyp)	dB	0,15
Min. Rückflussdämpfung bei 23℃ (Ein-/Ausgang)	dB	45
Min. Nebensprechen	dB	45
Max. Durchschnittliche optische Leistung (einschließlich Port 1 & Port 2)	W	50, 100 oder spezifiziert
Max. Spitzenleistung für ns-Impulse	kW	10 oder spezifiziert
Max. Zuglast	N	5
Gehäuseabmessungen	mm	82x38x35
Betriebstemperatur	℃	+10~+50
Lagertemperatur	℃	0~+60

Hinweis: Mit Steckverbindern beträgt die Handhabungsleistung nur 1W, die IL ist 0,3 dB höher, die RL ist 5 dB niedriger und die ER ist 2 dB niedriger. Der Steckverbinder-Schlüssel ist an der langsamen Achse ausgerichtet.

Verpackung

Original-Kartonverpackung. Kundenspezifische Verpackung gemäß den Anforderungen des Kunden verfügbar.
