Beschreibung von 18CH CWDM
Mehrfachkoppler 18CH CWDM Mux Demux Modul-1270-1610nm LC/UPC 20nm

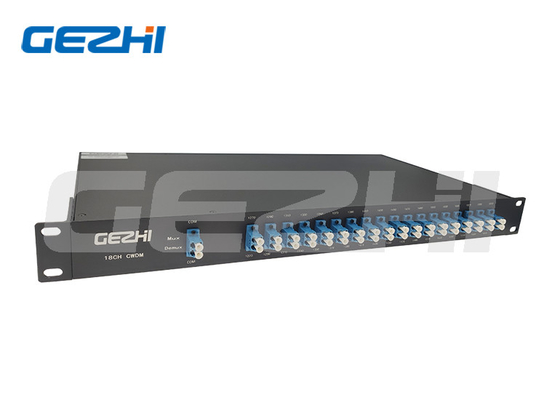

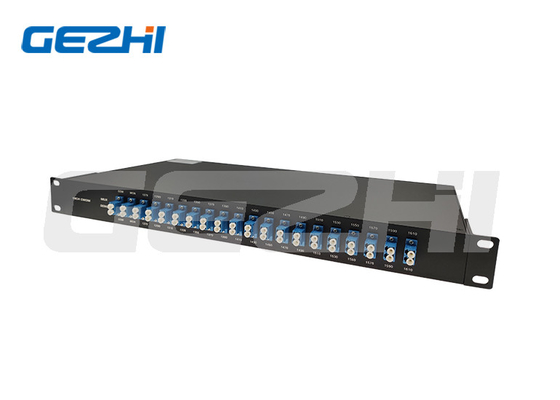

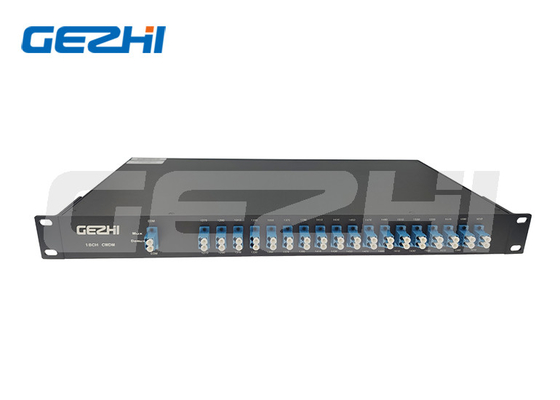

18CH CWDM Mux Demux
GEZHI-Photonik CWDM MUX+DEMUX 16 kanalisiert (Doppelfaser-) Modulgebrauch stabile Dünnfilm-Filter und moderne Verpackungstechnik, um gute Leistung und ausgezeichnete Klimastabilität zu erzielen.
Das CWDM MUX + DEMUX über Doppelfaser ist ein Universalgerät, das zum Aufkommen zu 18 optischen Signalen in ein Faserpaar fähig ist. Es kann bis 18 CWDM-Wellenlängen zwischen ITU-T G.694.2 1270 Nanometer bis 1610 Nanometer in 20 Nanometer-Erhöhungen oder ITU-T G.652 1270 Nanometer und 1290 Nanometer stützen.
Wir stellen ein komplettes Portfolio von CWDM MUX DEMUX über Doppelfaser zur verfügung, oder Simplexfaser, mit Paketen von 19 ″ 1RU Gestellbergfahrgestellen, von LGX-Metallkasten oder von Plastik-ABS-Kasten, kundenspezifische Wellenlängenkanäle sind verfügbar. Die Produkte sind Telcordia GR-1221/1209-CORE qualifizierten, und konformes RoHS.
|
Eigenschaften u. Anwendungen von 18CH CWDM
Eigenschaften:
* hohe Kanal-Isolierung
* hohe Stabilität und Zuverlässigkeit
* niedrige Einfügungsdämpfung
* breiter Durchlassbereich
* Epoxid-frei auf Strahlengang
* breiter Durchlassbereich
Anwendungen:
* zelluläre Anwendung
* optischer Verstärker der Faser
* Linie Überwachung
* Verdrahtungshandbuch-Netz
* Telekommunikation
Spezifikationen von 18CH CWDM
Parameter |
CWDM |
Funktionierende Wellenlänge (Mux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
Funktionierende Wellenlänge (DeMux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
Kanal der Kanalnummer-32 |
16 Wellenlängen |
Faser-Art |
Inspektion 9/125 |
Kanalabstand |
20nm |
Mittelwellenlängen-Genauigkeit |
+-2nm |
Bandbreite bei -0. 5dB |
≥ 15 |
Einfügungsdämpfung (ausschließlich des Verbindungsstückverlustes) |
DB ≤3.2 |
Richtdämpfung |
≥ 55dB |
Optische eingegebene Rückflussdämpfung |
≥ 45dB |
Nebenkanalisolierung |
≥ 30dB |
Nicht-angrenzende Kanal-Isolierung |
≥ 40dB |
Polarisations-abhängiger Verlust |
DB ≤0.1 |
Polarisationsmodusstreuung |
≤0.1 ps |
Temperatur-abhängiger Verlust (0 zu 70C) |
DB ≤0.45 |
Optische Energie-Behandlung |
≥ 300mW |
Betriebstemperatur |
-10 zu +70C |
Lagertemperatur |
-40 zu +85C |
Verbindungsstück-Art |
16 Duplex PCS LC/UPC + 1 Duplexadapter PCS LC/UPC |
Verpackenmaß |
19" Schalttafel 1U-height |
|
|
Odering-Informationen von 18CH CWDM
CWDM |
- |
XX |
- |
X |
- |
XX |
- |
XX |
- |
X |
- |
X |
|
|
Zahl von Kanälen |
|
Modulart |
|
Kabelart |
|
Faserlänge |
|
Eingegebenes Verbindungsstück |
|
Ertrag
Verbindungsstück
|
CWDM |
|
Kanal 02=1
Kanal 03=3
Kanal 04=4
Kanal 05=5
Kanal 06=6
Kanal 07=7
Kanal 08=8
......
16=16Channel
17=17Channel
18=18Channel
|
|
0=100x80x10mm
1=142x102x14.5
Millimeter
Kasten 2=LGX
3=19″ 1U Gestell
X=Others
|
|
00=none
09=900um
Loses Rohr
20=2.0mm
30=3.0mm
|
|
05=0.5m
10=1.0m
15=1.5m
30=3.0m
40=4.0m
50=5.0m
......
|
|
0=none
1=LC/UPC
2=LC/APC
3=SC/UPC
4=SC/APC
5=FC/UPC
6=FC/APC
7=LC/APC
X=Customized
|
|
0=none
1=LC/UPC
2=LC/APC
3=SC/UPC
4=SC/APC
5=FC/UPC
6=FC/APC
7=LC/APC
X=Customized
|
|
|
FAQ
Q1: Kann ich einen Beispielauftrag haben? Was ist Ihr MOQ von 18CH CWDM Mux Demux?
A1: Beispielauftrag ist- willkommen, Qualität zu prüfen und zu überprüfen. Wir tun nicht MOQ, Probe 1pcs sind verfügbar. Auch Mischproben sind annehmbar.
Q2: Was ist die Vorbereitungs- und Anlaufzeit?
A2: Die normale Vorbereitungs- und Anlaufzeit ist über 1week, für große Quantität und spezielle Produkte. Überprüfen Sie bitte Vorbereitungs- und Anlaufzeit mit unserem Handelsvertreter. Aber wir halten auf Lager für einige Produkte, könnten 1-3 Tage versenden, nachdem wir Zahlung empfangen haben.
Q3: Was sind die Zahlungsbedingungen?
A3: Zahlungsbedingung: T/T, Paypal, Westverband, Barzahlung, Alibaba etc.
Q4: Was ist Ihre Garantiezeit von 18CH CWDM Mux Demux?
A4: die Garantie 3 Jahre.
Q5: Könnte ich unser eigenes Logo, Aufkleber und Paket benutzen?
A5: Ja könnten wir Soem-Dienstleistung, die entsprechend Ihren Anforderungen, Entwurfsprodukte, beschriften, Logo, PN, SN, Paket erbringen.
